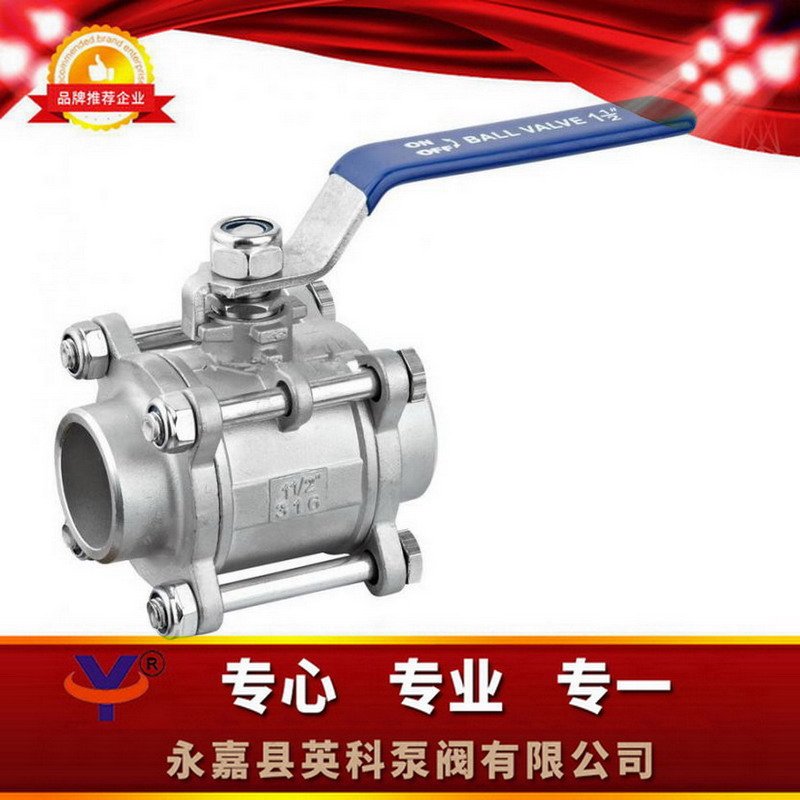

一、Q11F三片式球阀产品概述９/strong>
公称压力:1.6-6.4MPa ，适用温度范围:-20~232℃~350 ，适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围：啤酒、饮料 乳品、制药、生物工程等、br/>二、Q11F三片式球阀主要材料９/strong>
序号 |
零件名称 |
材质 |
|
不锈钡/span> |
碳钢 |
||
1 |
阀佒/span> |
不锈钢CF8M |
碳钢WCB |
2 |
密封圇/span> |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
3 |
阀盕/span> |
不锈钢CF8M |
碳钢WCB |
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
5 |
阀杅/span> |
不锈钢SS316 |
不锈钢SS316 |
6 |
螺母 |
不锈钢SS304 |
FCD45 |
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
8 |
手柄奖/span> |
塑料 |
塑料 |
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
10 |
阀杆螺毌/span> |
不锈钢SS304 |
B7 |
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
16 |
螺栓 |
不锈钢SS304 |
B8 |
三、Q11F三片式球阀主要尺寸９/strong>
SIZE |
1/4′/span> |
3/8′/span> |
1/2′/span> |
3/4′/span> |
1′/span> |
11/4′/span> |
11/2′/span> |
2′/span> |
21/2′/span> |
3′/span> |
4′/span> |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
重量WTg |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
