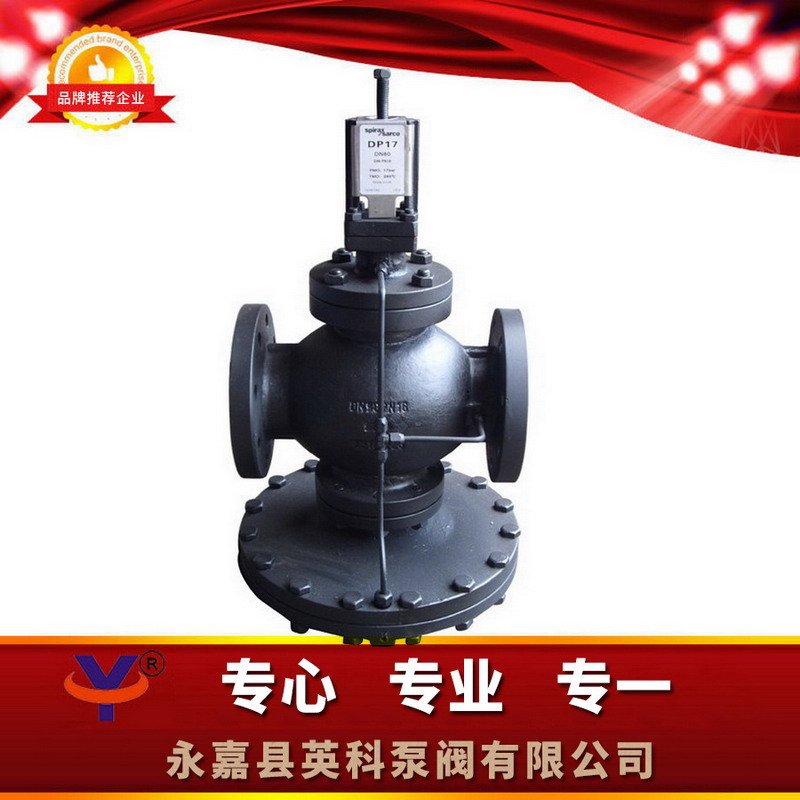

一、YD43H先导式超大膜片高灵敏度减压阀结构特点和用处：

　　本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定、�br/>　　先导式超大膜片高灵敏度减压阀产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等�?nbsp;

二、YD43H先导式超大膜片高灵敏度减压阀技术参数和性能指标９�/strong>

公称压力(Mpa)	2.5
壳体试验压力(Mpa)*	3.75
密封试验压力(Mpa)	2.5
**进口压力(Mpa)	2.5
出口压力范围(Mpa)	0.02-1.6
压力特性偏�?Mpa)△P2P	GB12244-1989
流量特性偏�?Mpa)P2G	GB12244-1989
渗漏野�/span>	GB12245-1989

*：壳体试验不包括膜片、阀盖、�/span>

三、YD43H先导式超大膜片高灵敏度减压阀主要零件材料９�/strong>

零件名称	零件材料
阀� 阀盕�/span>	WCB
阀�?/span>	2Cr13
阀瓢�/span>	2Cr13
阀杅�/span>	2Cr13
膜片	1Cr18Ni9Ti
调节弹簧	60Si2Mn

四、YD43H先导式超大膜片高灵敏度减压阀流量系数(Cv)９�/strong>

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

五、YD43H先导式超大膜片高灵敏度减压阀连接尺寸９�/strong>

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220
