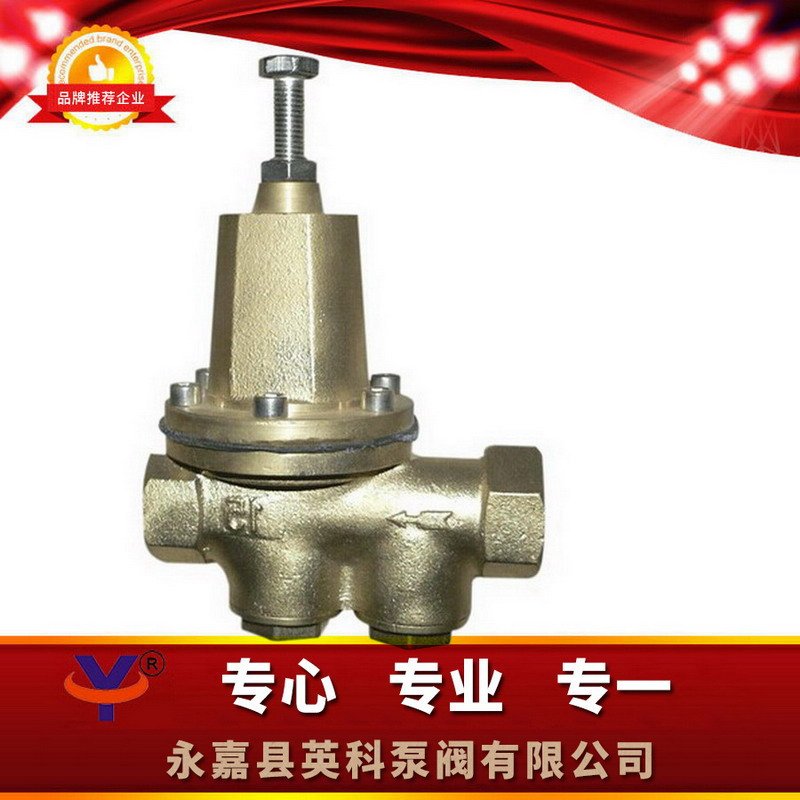

一、Y11X(200P)直接作用薄膜式减压阀结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能、br/> 本产品主要用于蒸汽管路，起减压稳压作用、/span>
二、Y11X(200P)直接作用薄膜式减压阀技术参数和性能指标９/span>
公称压力(Mpa) |
1.0 |
1.6 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
密封试验压力(Mpa) |
1.0 |
1.6 |
**进口压力(Mpa) |
1.0 |
1.6 |
出口压力范围(Mpa) |
0.09-0.8 |
0.1-1.2 |
压力特性偏?Mpa)△P2P |
GB12246-1989 |
|
流量特性偏?Mpa)△P2G |
GB12246-1989 |
|
渗漏野/span> |
0 |
|
工作温度 |
0ℂ/span>-80ℂ/span> |
|
*：壳体试验不包括膜片、阀盖、/span>
三、Y11X(200P)直接作用薄膜式减压阀主要零件材料９/span>
零件名称 |
零件材料 |
阀 阀盕/span> |
铜合釐/span> |
阀?/span> |
H62 |
阀瓢/span> |
H62 |
阀杅/span> |
H62 |
O型圈 |
丁腈橡胶 |
密封圇/span> |
丁腈橡胶 |
膜片 |
夹织物丁腈橡胵/span> |
调节弹簧 |
60Si2Mn |
过滤?/span> |
不锈钡/span> |
四、Y11X(200P)直接作用薄膜式减压阀流量系数(Cv)９/span>
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
Cv |
0.5 |
0.6 |
1.2 |
1.8 |
3.0 |
5.0 |
五、Y11X(200P)直接作用薄膜式减压阀连接尺寸９/span>
DN |
G |
L |
H1 |
H |
D |
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
25(1") |
G1" |
140 |
55 |
195 |
90 |
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
50(2") |
G2" |
200 |
65 |
265 |
120 |
