Y13H蒸汽减压阀
Y13H蒸汽减压阀的图?/></a></div></div></div> <div class=
参考报价：
1万元以下
品牌９/dt>
英科
关注度：
966
样本９/dt>
暂无
型号９/dt>
Y13H
产地９/dt>
温州
信息完整度：
典型用户９/dt>
销?/dd>
索取资料及报件/a>
认证信息
高级会员 8平/div> 称： 永嘉县英科泵阀有限公司.
证：工商信息已核宝br /> 访问量：855599
手机网站
扫一扫，手机访问更轻杽/div>
产品分类
产品简今/div>

一、Y13H蒸汽减压阀结构特点和用处：

　　本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能、br/>　　本产品主要用于蒸汽管路，起减压稳压作用、/span>

二、Y13H蒸汽减压阀主要技术参数和性能指标９/span>

公称压力(Mpa)

1.6

2.5

壳体试验压力(Mpa)*

2.4

3.75

密封试验压力(Mpa)

1.6

2.5

**进口压力(Mpa)

1.6

2.5

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

压力特性偏?Mpa)△P2P

GB12246-1989

流量特性偏?Mpa)△P2G

GB12246-1989

*小压?/span>

0.15

0.15

渗漏野/span>

GB12245-1989

*：壳体试验不包括膜片、阀盖、/span>

三、Y13H蒸汽减压阀主要零件材料９/span>

零件名称

零件材料

阀 阀 底盖

WCB

阀 阀盗/span>

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合釐/span>

活塞?/span>

合金铸铁

导阀 导阀杅/span>

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹?/span>

50CrVA

调节弹簧

60Si2Mn

四、Y13H蒸汽减压阀流量系数(Cv)９/span>

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

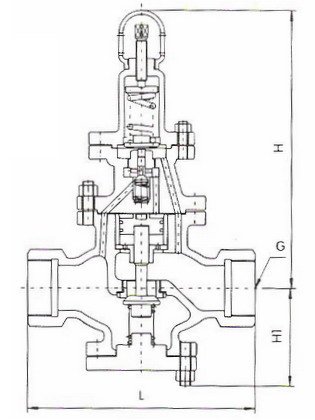

五、Y13H蒸汽减压阀连接尺寸９/span>

公称通径DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125
