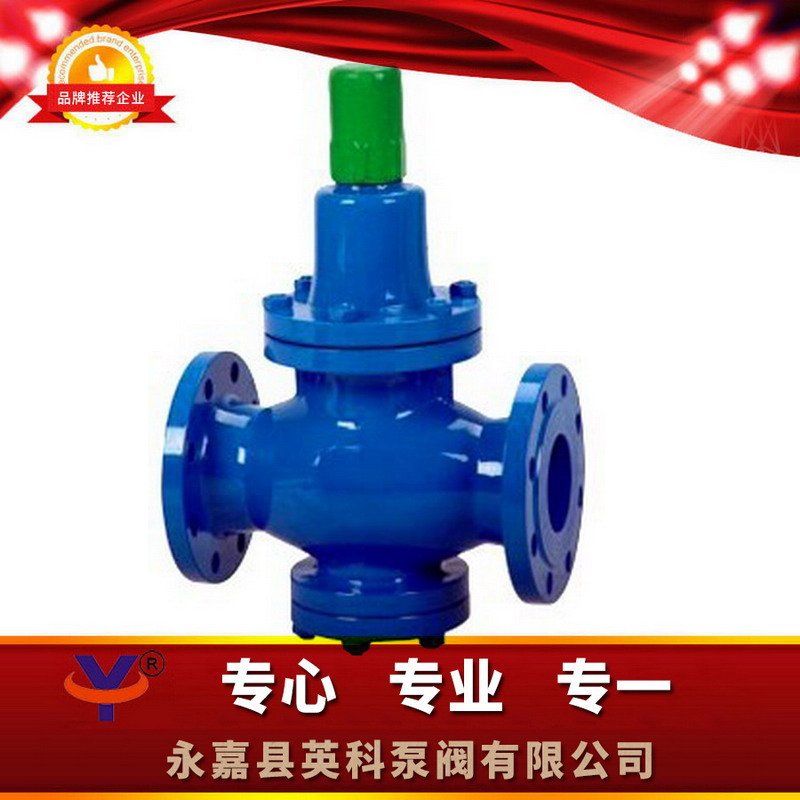

一、Y42X弹簧活塞式减压阀结构特点和用处:
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能、br/> 弹簧活塞式减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用、br/> 本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路、/span>
二、Y42X弹簧活塞式减压阀主要技术参数和性能指标9/span>
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
**进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
压力特性偏?Mpa)△P2P |
GB12244-1989 |
||
流量特性偏?Mpa)P2G |
GB12244-1989 |
||
渗漏野/span> |
0 |
||
工作温度 |
0ℂ/span>-80ℂ/span> |
*:壳体试验不包括膜片、阀盕/span>
三、Y42X弹簧活塞式减压阀主要零件材料9/span>
零件名称 |
零件材料 |
阀 阀 底盖 |
WCB |
阀?/span> |
2Cr13 |
阀瓢/span> |
2Cr13 |
阀杅/span> |
2Cr13 |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13 |
O型圈 |
丁腈橡胶 |
密封圇/span> |
丁腈橡胶 |
膜片 |
夹织物丁腈橡胵/span> |
调节弹簧 |
60Si2Mn |
四、Y42X弹簧活塞式减压阀流量系数(Cv)9/span>
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |

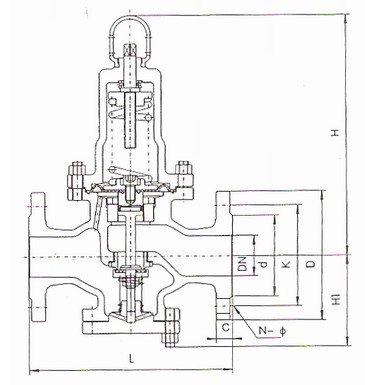

五、Y42X弹簧活塞式减压阀外形尺寸(PN1.0-2.5)9/span>
单位:mm
公称通径DN |
寷/span> |
||
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
20 |
160 |
265 |
98 |
25 |
180 |
265 |
110 |
32 |
200 |
265 |
110 |
40 |
220 |
320 |
125 |
50 |
250 |
320 |
125 |
65 |
280 |
325 |
130 |
80 |
310 |
385 |
160 |
100 |
350 |
385 |
170 |
125 |
400 |
430 |
200 |
150 |
450 |
430 |
210 |
200 |
500 |
560 |
240 |
250 |
650 |
690 |
290 |
300 |
800 |
800 |
335 |
350 |
850 |
880 |
375 |
400 |
900 |
980 |
405 |
450 |
900 |
1100 |
455 |
500 |
950 |
1130 |
465 |
