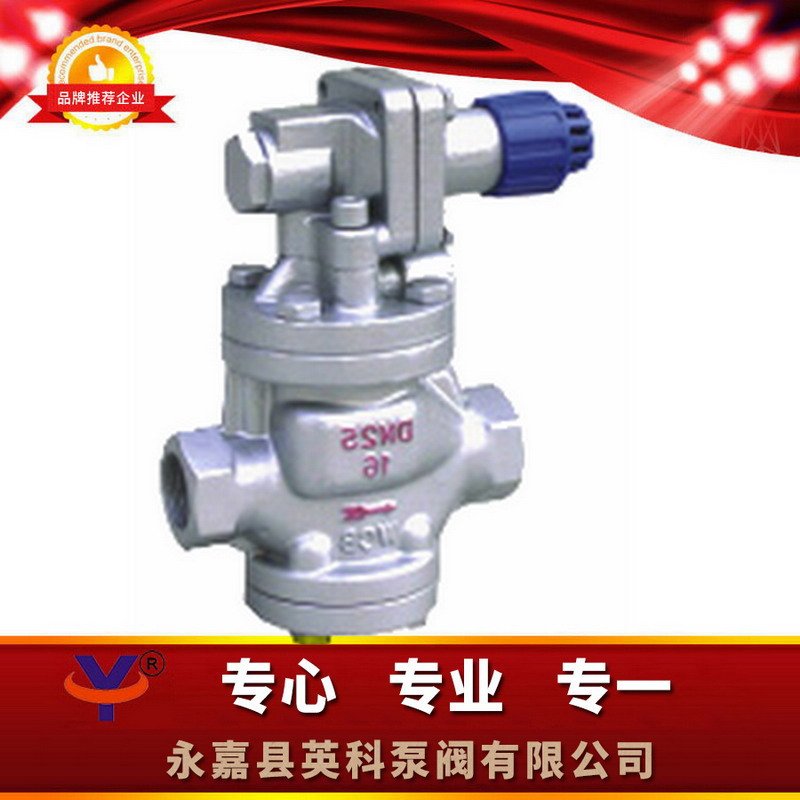

一、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀结构特点和用夃/strong>9/strong>
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能、br/> 本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能、br/> 1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差、br/> 2、改善了流线分布,降低了噪声、br/> 3、改进了密封面结构,延长了密封面寿命、br/> 本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路、/p>
二、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀主要技术参数和性能指标9/strong>
公称压力(Mpa) |
1.0 | 1.6 | |
壳体试验压力(Mpa)* |
1.5 | 2.4 | |
密封试验压力(Mpa) |
1.0 | 1.6 | |
**进口压力(Mpa) |
1.0 | 1.6 | |
出口压力范围(Mpa) |
0.04-0.6 | 0.04-1.0 | |
压力特性偏?Mpa)△P2P |
GB12246-1989 | ||
流量特性偏?Mpa)P2G |
GB12246-1989 | ||
*小压?Mpa) |
0.05 | 0.07 | |
渗漏野/span> |
GB12245-1989 |
*:壳体试验不包括膜片、顶盕/span>
三?strong style=";padding: 0px;border: 0px">YG13H/Y内螺纹连接高灵敏度蒸汽减压阀主要零件材料9/strong>
零件名称 |
零件材料 |
阀 阀 底盖 |
WCB |
阀 阀瓢/span> |
2Cr13 |
缸套 活塞 |
铝铁青铜 |
膜片 |
PH15-7Mo |
活塞?/span> |
对位聚苯 |
导阀 导阀瓢/span> |
2Cr13 |
主阀弹簧 |
50CrVA |
导调主弹?/span> |
50CrVA |
调节弹簧 |
60Si2Mn |
四、YG13H/Y内螺纹连接高灵敏度蒸汽减压阀流量系数(Cv)9/span>
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
五、YG13H/Y型内螺纹连接高灵敏度蒸汽减压阀连接尺寸9/strong>
公称通径 |
G | L | H | H1 |
15 | 1/2" | 140 | 160 | 65 |
20 | 3-4" | 140 | 160 | 65 |
25 | 1" | 160 | 168 | 68 |
32 | 1-1/4" | 180 | 185 | 75 |
40 | 1-1/2" | 200 | 185 | 78 |
50 | 2" | 230 | 193 | 88 |
