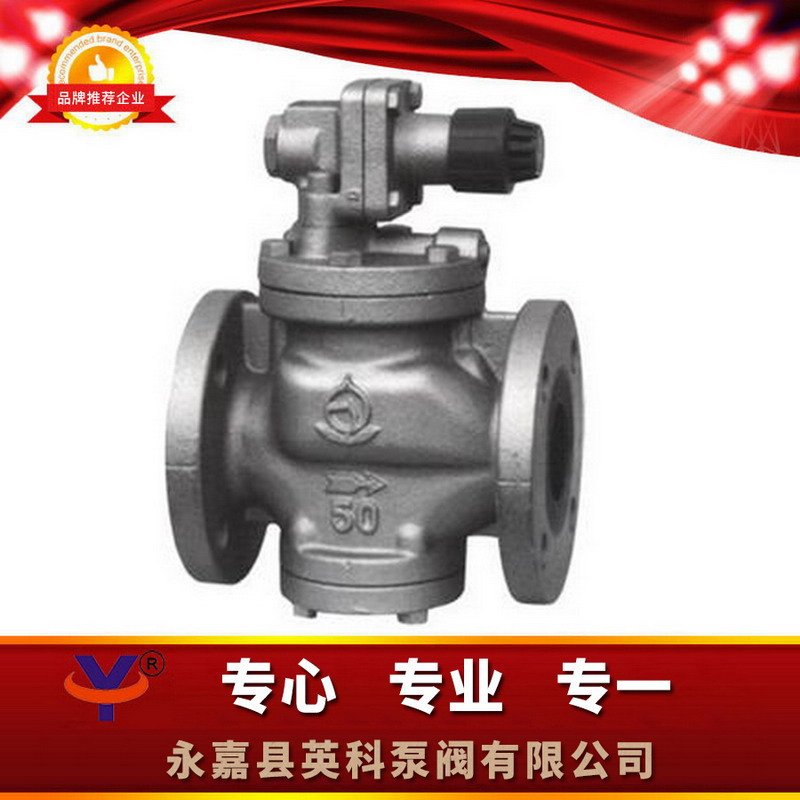

一、YG43H/Y高灵敏度蒸汽减压阀结构特点和用处：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能、br/> 高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能、br/> 1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差、br/> 2、改善了流线分布，降低了噪声、br/> 3、改进了密封面结构，延长了密封面寿命、br/> 本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路、/span>
二、YG43H/Y高灵敏度蒸汽减压阀主要技术参数和性能指标９/strong>
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
|
**进口压力(Mpa) |
1.0 |
1.6 |
|
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
压力特性偏?Mpa)△Pp2P |
GB12246-1989 |
||
流量特性偏?Mpa)P2G |
GB12246-1989 |
||
*小压?Mpa) |
0.05 |
0.07 |
|
渗漏野/span> |
GB12245-1989 |
||
*：壳体试验不包括膜片、顶盕/span>
三、YG43H/Y高灵敏度蒸汽减压阀主要零件材料９/span>
零件名称 |
零件材料 |
阀 阀 底盖 |
WCB |
阀 阀瓢/span> |
2Cr13 |
缸套 活塞 |
铝铁青铜 |
膜片 |
PH15-7Mo |
活塞?/span> |
对位聚苯 |
导阀 导阀瓢/span> |
2Cr13 |
主阀弹簧 |
50CrVA |
导调主弹?/span> |
50CrVA |
调节弹簧 |
60Si2Mn |
四、YG43H/Y高灵敏度蒸汽减压阀连接尺寸９/span> |
公称通径 |
寷/span> |
寷/span> |
|||||||||||
L |
H |
H1 |
PN 1.0MPa |
PN 1.6MPa |
|||||||||
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
||||
15 |
140 |
160 |
65 |
95 |
65 |
414 |
45 |
12 |
95 |
65 |
414 |
45 |
14 |
20 |
140 |
160 |
65 |
105 |
75 |
414 |
55 |
14 |
105 |
75 |
414 |
55 |
14 |
25 |
150 |
168 |
68 |
115 |
85 |
414 |
65 |
14 |
115 |
85 |
414 |
65 |
14 |
32 |
180 |
185 |
75 |
135 |
100 |
418 |
78 |
16 |
135 |
100 |
418 |
78 |
16 |
40 |
180 |
185 |
78 |
145 |
110 |
418 |
85 |
16 |
145 |
110 |
418 |
85 |
16 |
50 |
200 |
193 |
88 |
160 |
125 |
418 |
100 |
16 |
160 |
125 |
418 |
100 |
16 |
65 |
230 |
208 |
98 |
180 |
145 |
418 |
120 |
18 |
180 |
145 |
418 |
120 |
18 |
80 |
260 |
228 |
117 |
195 |
160 |
418 |
135 |
18 |
195 |
160 |
818 |
135 |
20 |
五、YG43H/Y高灵敏度蒸汽减压阀流量系数(Cv)９/span>
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
