产品简今/div>
一、J11W内外螺纹截止阀试验标准９/strong> (单位Unit：MPa)
1. J11W内外螺纹截止阀设计制造标准： ANSI B16.34
2. 连接形式 内外螺纹连接
3. 结构 锥螺纹密?br/>4. 检验和试验 API STD 598-1996
5. 规格：DN6,DN10,DN15

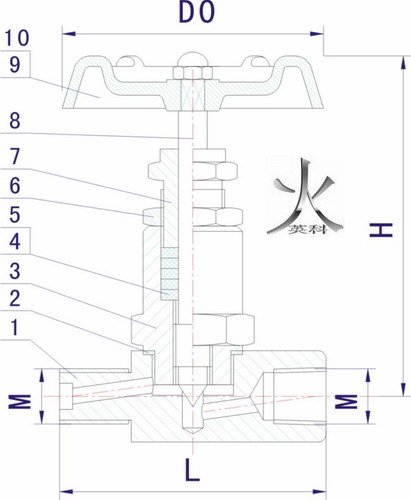

二、J11W内外螺纹截止阀结构图：
三、J11W内外螺纹截止阀外型与连接尺寸：
ITEM NO. |
公称通径 DN Nominal bore |
H |
L |
M |
D0 |
J11W-JH-b-1 |
DN6 |
85 |
65 |
G1/4 |
60 |
J11W-JH-b-2 |
DN10 |
87 |
68 |
G1/2 |
60 |
J11W-JH-b-3 |
DN15 |
87 |
86 |
ZG3/4 |
70 |
J11W-JH-b-4 |
DN20 |
100 |
100 |
ZG1 |
80 |
