一、ZCT型无压差电磁阀产品用途：
ZCT系列电磁阀采用电信号，广泛用于对液体、气体管路的自动启闭。具有启闭迅速、性能稳定、使用方便、可靠性高等优点、/span>
二、ZCT型无压差电磁阀结构及原理：
本阀系一次开阀的直动式电磁阀。控制介质通断的阀口封垫，通过阀杆直接与活动铁芯相连。常闭电磁阀断电常位时，靠街铁自重、密封弹簧及介质力将阀口封住，切断了被控介质的流通。电磁线圈通电后，电磁阀克服街铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了、/span>
三、ZCT型无压差电磁阀技术参数：
工作介质 |
粘度?°E的液体及其它非腐蚀性流佒/span> |
|||||||||
介质温度（℃（/span> |
?0 |
|||||||||
工作压差（MPa（/span> |
0~0.02 |
|||||||||
电源电压 |
AC220V其余规格可作特殊订货 |
|||||||||
额定流量系数（KV（/span> |
按JB/T7352-94规定 |
|||||||||
泄漏量（ml/min（/span> |
按JB/T7352-94·F规定 |
|||||||||
公称通径（mm（/span> |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功耖/span> |
50VA |
90VA |
150VA |
870VA |
||||||
防爆标志 |
dIIBT4 |
|||||||||
防爆证编叶/span> |
CE991010 |
|||||||||
出线口接夳/span> |
内螺纹M20?.5 |
|||||||||
环境温度 |
-40~+60ℂ/span> |
|||||||||
四、ZCT型无压差电磁阀型号说明９/strong>

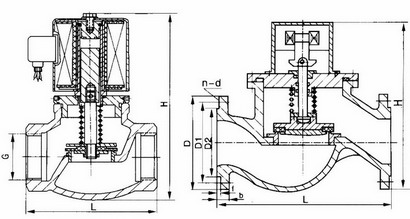

五、ZCT型无压差电磁阀安装尺寸９/strong>
公称通径（DN（/p> |
内螺纹连?/p> |
法兰连接 |
|||||||||
外形尺寸 |
内螺纸/p> |
外形尺寸 |
法兰连接 |
||||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
||||||||
20 |
148 |
92 |
3/4 |
||||||||
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
60 |
324 |
250 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|||
80 |
335 |
270 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|||
100 |
475 |
320 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|||
