一、ZDF系列多功能电磁阀产品特点９�/strong>

革除旁路隔离安装管路兼具手动功能，省去三只手动阀，可以在线维修，大大降低成本。介质粘度适用范围可调调节可实现气、水、油通用，方便采购、贮存、安装和维护。阀门开启关闭时间可调满足各种不同要求，有效防止水锤破坏。阀门开度可以调�?*�?小开度可预置，提高自动控制精度。主阀磨损可以补偿延长阀门使用寿命，经受十五年长期考验、�/p>

二、ZDF系列多功能电磁阀结构原理９�/strong>

本阀巧妙地将先导电磁阀、手动阀和节流阀组合于一体，先导阀接受电信号开关后带动主阀动作。调节螺钉A、B可调节介质粘度适用范围和主阀开关时间，并可在主阀磨损后进行补偿。导阀需维修时只要旋紧调节螺钉B和隔离螺钉C，即可拆下，并可用手动螺杆操作。该螺杆 还可用来预置电磁阀自动控制时的**�?小流量。三、英络克牌ZDF系列多功能电磁阀技术参数：

三、ZDF系列多功能电磁阀技术参数：

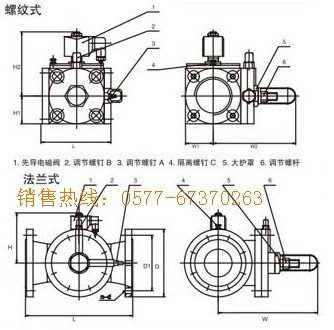

四、英科牌ZDF系列多功能电磁阀外型尺寸９�/strong>

项目	说明
工作介质	空气、煤气、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液佒�/p>
介质温度ℂ�/p>	ZDFc�?10�?0 ZDFd-40�?0 ZDFz�?�?50 ZDFk:-10�?05
公称压力MPa	1.6
工作压差MPa	0.04�?.6
电源电压V	AC220其余规格可作特殊订货
公称通径mm	15	20	25	32	40	50	65	80	100	150	200	250
额定流量系数Kv	2.8	5.0	8.5	12	18	28	40	64	99	250	420	660
泄漏量ml/min	0.9	1.5	1.5	3.0	3.0	4.5	6.0	9.0	17	27	45	74
功率VA	11						20			44

DN	连接		H1	H2		L	W1	W2
	形式	尺寸		普通型	防爆垊�/p>
15	内螺纸�/p>	G1/2	23	82	147	76	23	133
20		G3/4	23	82	147	76	23	133
25		G1	28	85	152	92	28	136
32		G11/4	34	90	157	107	34	150
40		G11/2	43	102	168	148	43	195
50		G2	46	105	173	160	46	202

DN	15	20	25	32	40	50	65	80	100	150	200	250
D	95	105	115	135	145	160	180	195	220	280	335	405
D1	65	75	8, 5	100	110	125	145	160	180	240	295	355
n-d	4-φ12>	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25
L	90	115	125	140	165	190	265	310	350	450	600	800
W	133	133	136	150	195	202	253	305	356	295	390	525
H	82	83	85	90	102	105	162	181	209	393	443	450
