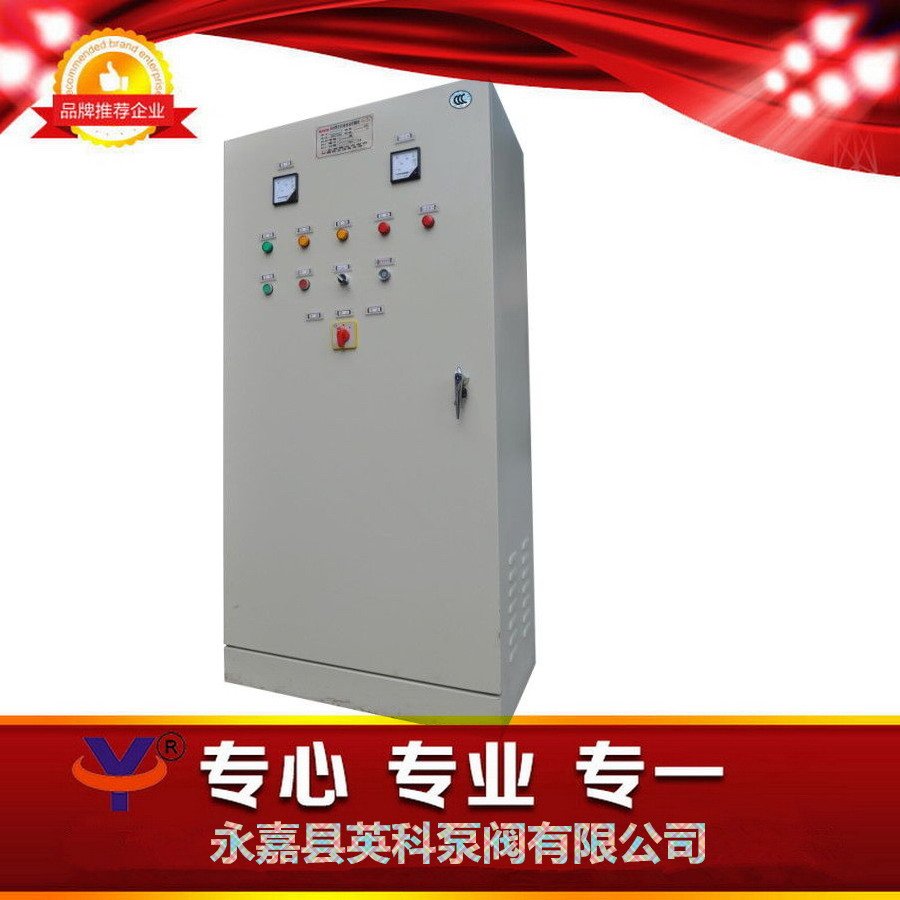

一�?span style="font-family:Verdana">星三角减压启动控制柜概述９�/span>

水泵控制柜是充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成、�/span>

产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制、�/span>

水泵控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣、�/span>

二�?span style="font-family:Verdana">星三角减压启动控制柜特点９�/strong>

1、用途广泛：对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放……都有相应的专用型号规格。控制电机功率范�?5�?32KW、�/span>

2、品�?*：精心国际、国�?*电器元件及优质标准柜体，精心设计，精工制作、�/span>

3、功能多样：从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类控制形式。故障自动切换。还可为您专门设计、�/span>

三�?span style="font-family:Verdana">星三角减压启动控制柜技术参数：

控制电机功率�?5-90KW：�br/>控制电压�?80V：�br/>控制水泵台数�?-4台、�/span>

四�?span style="color:#000000">星三角降压启动控制柜连接尺寸９�/span>

五�?span style="font-family:Verdana">星三角降压启动控制柜使用说明及注意事顸�/strong>
1、本产品安装接线时，必须严格按照字母符号说明及接线端子示意图对应连接，完成后应仔细复核接线是否有误，在核对所控制电机的实际容量与产品所控制的容量是否相符。如不符则参考各参考表中所列的数据，重新整定电�?-------时间转换装置的电流动作值和保护延时整定值，及热继电器整定值、�br/> 2、手动操作：送上电源，则电源指示灯亮，将功能开关打在手动位置，开启各分泵控制开关（该开关与各组水泵相对应），将水泵工作选择开关打在所需的位置（即选好主用泵即备用泵）,按启动按钮，电机开始启动，启动指示灯亮，当起动电流降至1.5倍额定电流时，电动机自动转换到全压运行状态，工作指示灯亮。按停止按钮，电机停止工作，停止指示灯亮。启动时如发现电流转换倍数不准确，应根据实际情况现场调整。如果某些控制电路利用时间继电器转换，应观察电流表在电机从启动到电流降至1.5倍额定电流所需的世界重新整定世界继电器的世界设定值、�br/> 工作转换开关选择：如二泵系统，可选择�?#�?#备”或选择�?#�?#备”。三泵系统可选择�?#�?#�?#备，或选择�?#�?#�?#备”或选择�?#�?#�?#备”。四泵系统可选择�?#�?#�?#�?#备”或……、�br/> 3.、自动操作：合上自动空气开关，选好主用泵、备用泵，将功能开关打在自动位置，开启各分泵开关，水泵控制器就根据液位高低，通过浮球开关位置的变化，自动启动主用泵或投入备用泵或停止水泵运行、�br/> 4、故際�当水泵发生故障时，如电机过载、缺相、超温及泵体漏水时，本产品自动切断电机供电，终止电机运行，并对各种故障作出相应的指示。如果使用的是互备型控制器，则在任一组主用泵发生故障后，备用泵自动切入工作、�br/> 5、电动机在起动过程中，操作人员须认真监视控制器启动结束后，是否进入运行状态，以免起动时间过长而引起自耦变压器和电动机的损坏，对于不常用的水泵控制器，如控制消防、喷淋泵等其它种类水泵，应定期开始运行、检查、�br/> 6自耦降压启动柜的自耦变压器允许从冷态连续起动两次，每一次起动时间为15S，间隔时�?�?0S。自耦减压启动的时间根据电动机的功率不同通过时间继电器可调节。延长时间可调节范围�?5~120S、�br/>六�?span style="font-family:Verdana">星三角降压启动控制柜安装、投入运行前的检�?/strong>
1、安装装置在安装前应根据柜箱的外形尺寸参观安装说明在壁上予埋以安装控制箱用的予埋件，在混凝土地坪上予埋固定柜箱用的地脚槽钢、�br/> 2、根据设计图纸进行外部接线，安装完毕后必须清楚归箱内的灰尘及**异物、�br/> 3、在投运之前进行一下各项检查：
(1)检查控制柜箱的一次接线二次接线是否正确无误，元件规格是否符合要求、�br/> (2)检查。空气开关、接触器、继电器及其它元件工作是否符合要求、�br/> (3)检查柜箱内有无异物、坚固螺钉是否松动等缺损现象�?nbsp;
(4)按有前规程进行必要的电气试验如测绝缘电阻等、�br/>七�?span style="font-family:Verdana">星三角降压启动控制柜常见问题解答
1、电动机反转
现象：水泵的扬程打到额定扬程，或出水量过小，电机电流比额定电流小、�br/> 解决方案:把控制柜内接电动机线圈的三根相线中任意两根调换它们的接线位置（即调换相序）即可、�br/> 2、主回路有电而二次回路没甴�br/> 现象：送上供电电源而柜上的电源指示灯不亮，柜内控制失灵、�br/> 解决方案：①柜内有二次短路保护功能，通过一只小型单匹开关保护，如果此开关没有合上二次回路等于没有供电、�br/> ②柜的控制回路分380V型和220V型，通常�?20V型，检查零线是否接入并接牢、�br/> 3、供水、排水种所控的水位太深，一个浮球控制的水位不精�?br/> 现象：柜和浮球均已安装好了，还没所设定好的水位时，控制柜就自动地开启（或停机）、�br/> 解决方案：如果是一个浮球控制时，可能会因所控水位差太大而导致控制不精确，此时要�?只浮球控制（即一个高位，一个低位）。安装时见图十二、�br/> 4、液动控制反�?nbsp;
现象：供水时（排水），水箱水已溢满（无水），控制柜才开始工作，而无水（集水池已满），控制柜停止和使用情况相反�?nbsp;
解决方案：对照浮球开关的说明，即供水常闭，排水用常开，重新接浮球线、�br/> 5、星三角减压起动电机线接锘�br/> 现象：电动机起动时正常，而转到运行时，电机突然停止或空气开关断开�?nbsp;
解决方案：①转到运行中电动机停止，对照接线图检查电动机端子到控制柜端子的接线是否符合线路图，核对后重新调整接线、�br/> ②转到运行空气开关断开，检查电动机接线端子上的连接铜片是否全部拆掉或连线电缆中间有无破皮现象、�br/> 6、自耦减压起动力矩不夞�br/> 现象：自耦减压起动箱在启动时，电机起动力矩不够转不动、�br/> 解决方案：①检查是否有缺相现象
②重负载起动的把自耦变压器65％的抽头调换�?0％的抽头。（常规�?5％）
7�?5KW以下的一用一备型的直接起动柜，无法故障切捡�br/> 现象：测试故障切换时，把主泵的主控交流接触器线圈任意拆掉一根线，而不能自动切换到备用泵、�br/> 解决方案：因15KW以下一用一备型控制柜的故障信号采用热继电器的热敏感应的常开触点为故障信号。固测试故障切换时，缺接热继电器的�?7”和�?8”即造成一个人为故障试验。（注：因控制要求不同，具体详见图纸标注（�/span>
