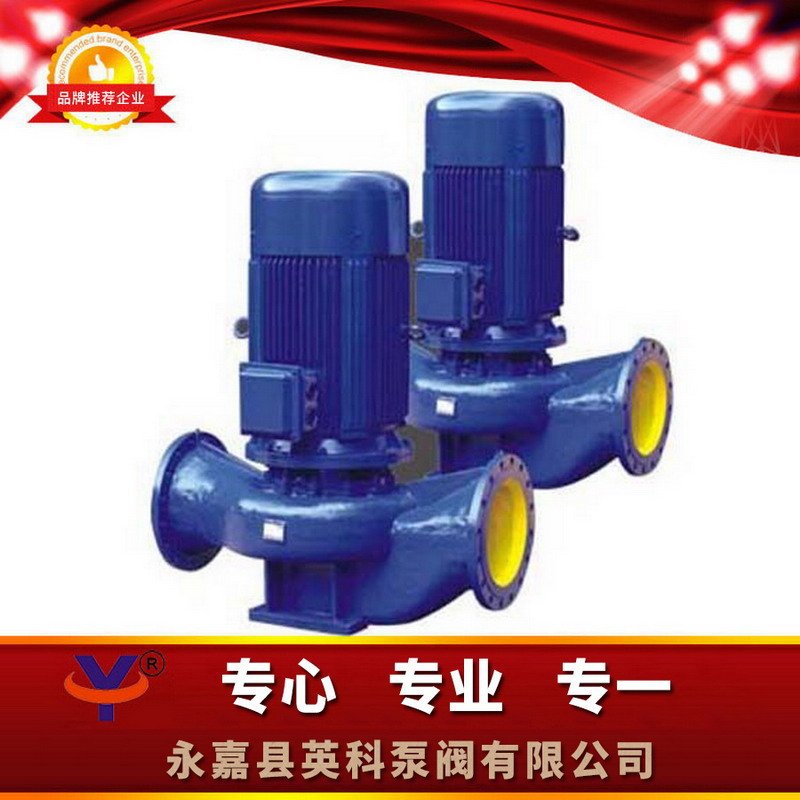

一、SG管道离心泴�/span>产品概述９�/span>
SG系列管道泵是为了高层建筑增压送水，解决管道压力过低而研制的新式立式单级离心泵，比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机械密封，电机主轴直接按装叶轮，帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。该泵做为常规高心泵的换代产品，代替了多种老式泵，目前已广泛应用于各行业，已成普遍趋势、�br/>二、SG管道离心泴�/span>产品用途：
1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。使用温�?0℃以下、�br/>2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温�?40以下、�br/>3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下、�br/>4、SGB系列防爆管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别�?nbsp;T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温�?0℃以下、�br/>5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温�?40℃以下、�br/>三、SG管道离心泴�/span>使用条件９�/strong>
1、进口管水压不大�?公斤/厘米2�?nbsp;
2、水质为清水，不应有纤维或固体颗粒，对热水应为软水�?nbsp;
3、介质温度：冷水不低�?℃�?nbsp;
4、周围环境温度不超过±45℃�?nbsp;
5、电源电压为380V，部分为220V�?nbsp;
四、SG管道离心泴�/span>管道离心泵型号意义：
例如�?0SG3-14
20-泵进、出口直�?mm)
SG-管道�?nbsp;
3-流量(m3/h)
14-扬程(m)
五、SG管道离心泴�/span>结构图：

如图所示：该泵主要由电机和泵两部分组成。电机为派生立式电机：泵由壳体、叶轮、机械密封等零件组成。其连接过程为：电机①的加长轴上连装机械密封④、叶轮③、并用垫圈⑤和螺母⑥紧固；泵体②和电机端盖之间加一“O”型密封圈，然后用螺栓将两者联接牢固；泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机安全运行、�/span>
六、SG管道离心泴�/span>故障排除９�/strong>

七�?/span>SG管道离心泵性能参数９�/span>

八、SG管道离心泴�/span>订货说明９�/strong>
1.离心泵产品名称（立式离心泵、卧式离心泵、管道离心泵、多级离心泵、化工离心泵�?br/> 单级离心泵、不锈钢离心泵、耐腐蚀离心泵、氟塑料离心泵、玻璃钢离心泵、自吸离心泵（�
2.离心泵规格型号（ISW、ISWR、ISWH、ISWB、ISG、IRG、IHG、YG、ISGB、ISWD、ISGD�?br/> IS、IH、SG、FS、S、GBW、FSB、AFB、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF、IHF、GC、CYZ-A、FPZ（�
3.离心泵产品流量（1.5-500m3/h（�
4.离心泵产品扬程（8-150m（�
5.离心泵产品口径（DN15-300（�
6.离心泵适用介质（水、热水、冷水、、汽油、煤油、腐蚀性液体、盐酸、非氧化性酸等）;
7.离心泵壳体材料（铸铁、不锈钢、玻璃钢、氟塑料、增强聚丙烯（�
8.离心泵产品功率（0.55-110KW（�
9.离心泵介质温度（-40-120度）;
