一� 概述

圆顶阀是世界上***有效、能迅速开闭的物料输送阀。我公司的圆顶阀专门用于气力输送系统，同时也可以作为独立的产品提供给客户。在工业中的应用领域包括电力、食品、医药、化工、塑料、矿山、钢铁等行业、�/p>

圆顶阀的特炸�/p>

�?nbsp; 整个膛内无阻碍的物料流动

�?nbsp; 设计简单、可靟�/p>

�?nbsp; 开闭灵活，可以关断动态和静态的物料柰�/p>

�?nbsp; 规格尺寸齐全�?0mm � 500mm

�?nbsp; 关闭时可形成牢固的压力密�?/p>

�?nbsp; 可承受－20℃到 480℃的温度

�?nbsp; 使用寿命长，维护量低

�?nbsp; 电厂物料输送系统正常运行，插入式密封圈寿命长达一年以三�/p>

一、可输送的物料

�?nbsp; 研磨斘�/p>

�?nbsp; 颗粒

�?nbsp; 粉末

�?nbsp; �?/p>

�?nbsp; 化学�?/p>

�?nbsp; 矿石

�?nbsp; 煤炭

�?nbsp; 易碎�?/p>

二、订货须�?/span>

1. 订货前未选定型号，请您提供相应的技术参数，如：管道通径，介质种类，介质温度，工作压力，连接方式，安装方式，环境温度，及其他特殊功能要求，我们的专业工程师会及时与您沟通落实相应的型号、�/p>

2. 由设计院所或单位部门选定我公司产品的，按指定型号与我公司销售部订购，同时也需要提供相应的技术参数、�/p>

3. 使用工况非常重要或管路系统比较复杂时，请您务必提供管路安装示意图及详细参数，由双方工程师共同沟通审核把关、�/p>

三、圆顶阀系列产品

1. 按规格分为：50 圆顶阀�?0 圆顶阀�?00 圆顶阀�?25 圆顶阀�?50 圆顶阀�?00 圆顶阀�?00 圆顶阀�?00 圆顶阀：�/p>

2. 按型式分为：标准圆顶阀、顶部接头型式圆顶阀、底部接头型式圆顶阀、管路圆顶阀：�/p>

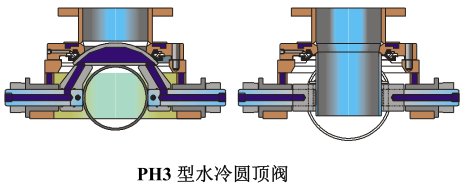

3. 按适用温度分为：普通圆顶阀、PH1 型水冷圆顶阀、PH2 型水冷圆顶阀、PH3 型水冷圆顶阀、�/p>

标准圆顶阀适宜的介质使用温� < 200 ºC

水冷圆顶阀适用的介质温�?

PH1 ~ 仅顶板采用水冷方� 200 - 300 ºC

PH2 ~ 顶板和球顶采用水冷方� 301 - 350 ºC

PH3 ~ 顶板、球顶和阀体都采用水冷方式351 - 450 ºC

四、选型要领

圆顶阀选用首先应该遵循安全性、可靠性、适用性、经济性四大原则，其次是根据六个方面的现场工况（即使用位置、介质参数、使用温度、压力参数�?/p>

动作方式、特殊要求进行选择）、�/p>

选型依据

1. 用于物料入口位置时，可选用标准型式的圆顶阀；用于输送管路，可选用管路圆顶阀：�/p>

2. 介质不同，或介质温度不同，所选用的插入式密封圈不同；

3. 根据介质温度高低，可选用水冷圆顶阀：�/p>

4. 推荐系统压力不大� 7Bar：�/p>

5. 动作方式有直行程气缸和扇形气缸两种；

6. 其他特殊要求需双方工程师共同确认、�/p>

六、圆顶阀圆顶和插入式密封圈之间的间隙９�/span>

50mm 圆顶阀 0.7mm----1.3mm

80mm 圆顶阀 0.7mm----1.3mm

>80mm 圆顶阀 0.2mm----0.8mm

七、安装须�?/span>

1. 安装前，请仔细阅读产品的使用说明书，查核产品是否符合使用要求，熟悉安装要点，做好准备工作：�/p>

2. 校核铭牌所标参数是否为所选产品的参数：�/p>

八、使用条件及要求

1. 必须保证插入式密封圈（件 2）的充气压力大于阀内工作压� 1.5Bar、�/p>

2. 通常情况下，标准圆顶阀开启时，圆顶阀进出口两侧的压差小于 0.1Mpa。如果该压差增大，必须使用非标准设计、�/p>

3. 圆顶阀的圆顶（� 1）关到位后，立刻充气密封。圆顶阀开启前，充气插入式密封圈（� 2）泄压，然后立即开启圆顶阀。当圆顶阀在内外有压差工况下开启使用时，圆顶阀开启必须在 0.3�?.0 秒内完成。圆顶阀的安装位置及工况不同，要求的速度不同，必要时，请在气缸的气路安装快速排气阀，以保证圆顶阀迅速开启、�/p>

4. 如果圆顶阀运行温度高于 80℃，请每周在圆顶阀两侧的油杯处注入 4 号复合钙基二硫化钼润滑脂，每周检查注油一次，可以更好的保证圆顶阀工作。如果物料温度高� 120℃，请务必使用壳牌马力士 JBI 或美孚力富SHC1500 润滑脂、�/p>

5. 如果扇形气缸型圆顶阀水平安装，必须保证圆顶阀在开启状态时，圆顶（� 1）处于阀的上半部、�/p>

九、圆顶阀拆卸、检修步骣�/span>

入口圆顶阀

1.手动插板门全关，输送泵继续运行直至排空、�/p>

2.关断并隔离系统、�/p>

3. 切断并标识连接气缸和气控限位开关的尼龙供气管道；如果采用的是水冷圆顶阀，还需要切断到水冷顶板、水冷圆顶和水冷阀体的供水管道、�/p>

4. 去掉圆顶阀顶板（件 12）和手动插板门之间的螺栓、�/p>

5. 去掉圆顶阀下法兰和泵壳体之间的螺栓、�/p>

6. 利用壳体支腿的顶起螺栓降低壳体、�/p>

7. 使用起吊设备将圆顶阀从侧面卸出、�/p>

出口圆顶阀

1. 手动插板门全关，输送泵继续运行直至排空、�/p>

2. 关断并隔离系统、�/p>

3. 切断并标识连接气缸和气控限位开关的尼龙供气管道；如果采用的是水冷圆顶阀，还需要切断到水冷顶板、水冷圆顶和水冷阀体的供水管道、�/p>

4. 确保出口圆顶阀的连接管可靠支撑，除去圆顶阀连接法兰的螺栓、�/p>

5. 使用起吊设备将圆顶阀从侧面卸出、�/p>

排气圆顶阀

1. 手动插板门全关，输送泵继续运行直至排空、�/p>

2. 关断并隔离系统、�/p>

3. 切断并标识连接气缸和气控限位开关的尼龙供气管道；如果采用的是水冷圆顶阀，还需要切断到水冷顶板、水冷圆顶和水冷阀体的供水管道、�/p>

4. 拆除顶部连接法兰与管路法兰连接的螺栓，取出孔板（如果有的话）和垫片、�/p>

5. 拆除底部连接法兰与容器短管法兰连接的螺栓、�/p>

6. 使用起吊设备取出排气圆顶阀、�/p>

圆顶阀插入式密封圈（件 2 ）的更换和检�?/span>

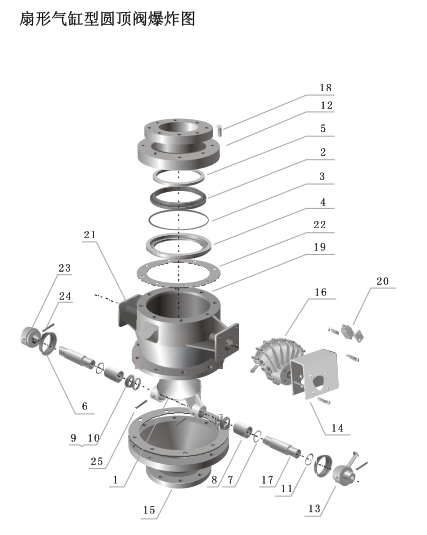

1. 拆除顶板（件 12�?顶部接头的螺栓，吊出由顶板（� 12�?顶部接头、插入式密封圈（件、密封支撑环（件 5）和套环（件 4）、O型密封圈（件 3）等组成的密封组件、�/p>

2. 记下套环（件 4）下的密封垫（件 22）的数量和厚度、�/p>

3. 从密封支撑环（件 5）上拆下插入式密封圈（件2），检查磨损和损坏的情况。必要时进行更换、�/p>

4. 检� O 型密封圈（件 3）是否损坏，如损坏需立即更换、�/p>

5. 用手转动圆顶（件 1），检查轴承状况。如果轴承卡住或需要更换，按照‘圆顶阀轴密封组件拆卸与更换’部分处理、�/p>

6. 重新组装阀门时，确保顶板（� 12�?顶部接头下侧没有腐蚀。所有表面应清洁，保证密封的严密、�/p>

7. 在阀体上法兰面放好合适厚度的密封垫（�?2）后，装套环（件 4）和密封支撑环（� 5�?插入式密封圈（件 2）、�/p>

8. 顶板（件 12�?顶部接头***位， 注意不要压住插入式密封圈（件 2），不要压伤 O 型密封圈（件 3），拧紧螺栓、�/p>

9. 用塞尺检查圆顶（� 1）（处于关位置时）和插入式密封圈（件 2）之间的间隙是否正确（适合的间隙值参照本说明第六项），如不符合要求，通过增减密封垫（� 22）来调整、�/p>

圆顶阀轴密封组件拆卸与更换

直行程气缸型

1. 拆除气缸防护罩头部盖板、�/p>

2. 拆除气缸防护罩外侧盖板、�/p>

3. 拆除气缸与铸件联轴器（件 13）连接、�/p>

4. 拆出气缸（件 16）、�/p>

5. 拆除油杯（件 21）、�/p>

6. 敲出固定圆顶（件 1）与传动轴（� 17）的弹簧圆柱销（件 25），必要时拆除铸件联轴器（件13）、�/p>

7. 拆除气缸防护罩内侧板、�/p>

8. 取出传动轴（� 17），吊出圆顶（件 1）� 注意：传动轴（件 17）上是否有调整垫片（� 11），应注意垫片的安装位置，回装时在原位置应装入这些垫片、�/p>

9.把轴承（� 8）和隔环组件（件 9 和件 10 的组件）推向阀门中心，拆除。注� VARI 插入式密封圈（件 9）的安装顺序和方向、�/p>

10. 彻底清洗并检查所有机加工面、�/p>

11. 检查圆顶（� 1）和传动轴（� 17）的表面是否平整，必要时更换。去除边缘的毛刺，防止重新安装时损坏更换的插入式密封圈（� 2）和轴承（件 8）、�/p>

12. 仔细地把更换� VARI 插入式密封圈（件 9）装入隔环（� 10），密封唇朝向隔环（� 10）的倒角边、�/p>

13. 把隔环组件（� 9 和件 10 的组件）平直压入孔内。轴承（� 8）外表面涂抹 Shell Malleus JB或相当的润滑脂，轴承（件 8）导向边朝向孔，轴承孔与阀� 1/8“NPT 孔中心对准。平直压入直到轴承（� 8）位于孔表面下约 3mm。另一侧重复相同过程、�/p>

14. 重新装入调整垫片（件 11）（如果有），O 型密封圈（件 7）沿着传动轴（� 17）滑入轴孔、�/p>

15. 传动轴（� 17）穿过轴承（� 8）直到它�?**个隔环组件（� 9 和件 10 的组件）接触。另一侧重复同样的过程、�/p>

16.保持圆顶（件 1）靠近孔，用塑料/皮锤敲打传动轴（� 17）穿过隔环组件（� 9 和件 10 的组件）和圆顶（� 1）。重新安装油杯（� 21）、�/p>

17. 转动传动轴（� 17），装入圆柱弹簧销（件 25）定位、�/p>

18. 安装油杯、�/p>

19. 按照步骤 2-7 的相反顺序重新安装气缸、�/p>

20. 重新安装气缸防护罩头部盖板、�/p>

21. 调整气控限位开关（� 20）：拧松气缸铸件联轴器（� 13）上的锁定螺母。圆顶阀全关时，拧出螺钉，直到六角头与气控限位开关上的撞杆接触。螺钉拧� 4mm(3.25 �?，压下撞杆，用螺母固定螺钉位置、�/p>

圆顶阀轴密封组件拆卸与更换

扇形气缸垊�/p>

1. 转动圆顶（件 1）到一个圆顶阀开关的中间位置、�/p>

2. 拧出连接气缸和阀体的螺栓、�/p>

3. 拆除油杯（件 21）、�/p>

4. 取出固定圆顶（件 1）与传动轴（� 17）的弹簧销、�/p>

5. 取出传动轴（� 17），吊出圆顶（件 1）� 注意：传动轴（件 17）上是否有调整垫片（� 11），应注意垫片的安装位置，回装时在原位置应装入这些垫片、�/p>

6. 把轴承（� 8）和隔环组件（件 9 和件 10 的组件）推向阀门中心，拆除。注� VARI 插入式密封圈（件 9）的安装顺序和方向、�/p>

7. 彻底清洗并检查所有机加工面、�/p>

8. 检查圆顶（� 1）和传动轴（� 17）的表面是否平整，必要时更换。去除边缘的毛刺，防止重新安装时损坏更换的插入式密封圈（� 2）和轴承（件 8）、�/p>

9. 仔细地把更换� VARI 插入式密封圈（件 9）装入隔环（� 10），密封唇朝向隔环（�?0）的倒角边、�/p>

10. 把隔环组件（� 9 和件 10 的组件）平直压入孔内。轴承（� 8）外表面涂抹 Shell Malleus JB或相当的润滑脂，轴承（件 8）导向边朝向孔，轴承孔与阀� 1/8“NPT 孔中心对准。平直压入直到轴承（� 8）位于孔表面下约 3mm。另一侧重复相同过程、�/p>

11. 重新装入调整垫片（件 11）（如果有），O 型密封圈（件 7）沿着传动轴（� 17）滑入轴孔、�/p>

12.传动轴（� 17）穿过轴承（� 8）直到它�?**个隔环组件（� 9 和件 10 的组件）接触。另一侧重复同样的过程、�/p>

13. 保持圆顶（件 1）靠近孔，用塑料/皮锤敲打传动轴（� 17）穿过隔环组件（� 9 和件 10 的组件）和圆顶（� 1）。重新安装油杯（� 21）、�/p>

14. 转动传动轴（� 17），装入圆柱弹簧销（件 25）定位、�/p>

15. 装上油杯（件 21）和气缸（件 16）、�/p>

16. 调整气控限位开关：拧松联轴器（� 13）上的锁定螺母。圆顶阀全关时，拧出螺钉，直到六角头与气控限位开关上的撞杆接触。螺钉拧� 4mm(3.25 �?，压下撞杆，用螺母固定螺钉位置、�/p>

十、使用和维护

注意事项

1. 建议使用单位指派专人负责使用和维护、�/p>

2. 定期检修是圆顶阀可靠工作和长寿的***佳方法。下列几种情况，是妨碍圆顶阀正常工作与缩短寿命的原因、�/p>

1) 使用中输送物料发生变化；

2) 未按时添加润滑脂：�/p>

3) 输送物料中含有异物（焊渣、铁销、焊条头、铁丝头等）、�/p>

4) 圆顶阀安装后或长时间停用后再次投入运行时须检查以下项目：

I. 圆顶是否能正常转动；

II. 圆顶是否生锈：�/p>

III. 密封圈和圆顶表面是否粘粘有异物；

IV. 气缸杆能否正常伸缩、�/p>

3. 在维护前，请确认系统的供气和供电已切断，余压已排空，冷却水切断，圆顶阀充分冷却、�/p>

4. 拆开维护时，各零部件要按照说明书的指导操作，并按顺序恢复原状装好、�/p>

5. 我公司备有易损件，有需要时按说明书在定货时说明、�/p>

6. 拆卸顺序，易损件及其其他事项有不详之处，请向我公司客服部咨询、�/p>

日常维护

1. 每周

设备巡检，观察运行状况、�/p>

2. 每月

给圆顶阀轴和轴承填加润滑脂，润滑脂注入口在圆顶阀阀体上、�/p>

3. 每年

1) 卸下圆顶阀，检查圆顶（� 1）和插入式密封圈（件 2）的磨损情况、�/p>

2) 检查圆顶阀轴的磨损情况，更换轴承（� 8）和隔环组件（件 9 和件 10 的组件）、�/p>

3) 检查气缸筒的划痕、点蚀、锈迹等。这些会使气缸的密封很快失效、�/p>

4)检查圆顶阀的限位开关、�/p>

十一、主要备件产�?/span>

1. 轴密封组件：每套� V 型防尘圈 1 个、O 形密封圈 1 个、轴� 1 个、VARI 插入式密封圈 2 个、隔� 2 个。每台圆顶阀需� 2 套、�/p>

2. 阀密封套件：每套含插入式密封圈 1个、O 形密封圈 1 个。每台圆顶阀需�? 套、�/p>

3. 圆顶

4. 气控限位开兲�/p>

十二、配件系列产�?/span>

1. 快速排气阀：用于气缸气路，保证圆顶阀迅速开启、�/p>

2. 尼龙管：气路使用，我公司备有φ8 和�?2 两种规格、�/p>

3. 铜管：气路使用，我公司备有�? 和�?2 两种规格、�/p>

4. 铜管件：气路使用，具体规格型号可向我公司客服部咨询、�/p>

十三、故障分析及排除办法

故障	原因分析	处理方法
插入式密封圈损坏	1、输送物料中夹杂异物，划伤插入式密封圈； 2、插入式密封圈超过使用寿命； 3、检修后，未正确调整插入式密封圈和圆顶之间的间隙：�/p> 4、系统故障、�/p>	更换插入式密封圈，并检查其他零件（球顶、顶板、密封支撑环等）是否损坏，如有损坏，及时更换、�/p>
球顶呈现冲刷状磨捞�/p>	插入式密封圈损坏，不能确保密封压劚�/p>	更换插入式密封圈和圆顶，并检查其他零件（球顶、顶板、密封支撑环等）是否损坏，如有损坏，及时更换、�/p>
插入式密封圈压力显示不正帷�/p>	限位开关损坎�/p>	更换限位开兲�/p>

故障不明时，请不要随便拆卸圆顶阀，请及时与我公司联系，我们会有专业工程师给您提供专业的建议、�/p>
