□结构特点和应用范围

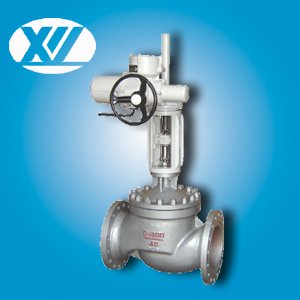

ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合、br/>
□技术参数和性能指标
●套筒调节机构主要技术参?/p>
公称通径mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
额定流量系数Kv |
2?.2?br/>5??0 |
16 |
25 |
40 |
63 |
100 |
250 |
400 |
630 |
1000 |
||
公称压力MPa |
1.6 ?nbsp; 6.4 |
|||||||||||
?nbsp; 程mm |
16 |
25 |
40 |
60 |
100 |
|||||||
流量特 |
直线、等百分 |
|||||||||||
介质温度ºC |
-20?00(常温)?40?50(中温)?250?60(低温) |
|||||||||||
法兰尺寸、型 |
PN16：按JB78-59光滑弎br/>PN64：按JB/T79.2-94凹式(常、中? 按JB/T79.3-94榫槽?低温) |
|||||||||||
阀佒br/>材质 |
公称压力 MPa |
1.6 |
常温: HT200 ZG230-450 ZG1Cr18Ni9Ti |
|||||||||
6.4 |
常温: ZG230-450 ZG1Cr18Ni9Ti |
|||||||||||
中温: ZG230-450 ZG1Cr18Ni9Ti |
||||||||||||
低温: ZG1Cr18Ni9Ti |
||||||||||||
注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定、br/>
●电动执行机构与阀配组
公称通径 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
配电?br/>执行朹br/>构型 |
ZDLM |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|||||
ZDLM2 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361LSC-160 |
||||||
动作速度mm/s |
ZDLM |
2.1 |
3.5 |
1.7 |
3.4 |
2.0 |
|||||
ZDLM2 |
3.5 |
1.7 |
3.4 |
2.0 |
1.0 |
||||||
?610L型直行程电子式电动执行机构主要技术参?/p>
|
额定输出力N |
速度mm/s |
技术参 |
361LSA-20 |
2000 |
2.1 |
?nbsp; 源：220V±10%V a.c. |
361LSB-30 |
3000 |
3.5 |
|
361LSB-50 |
5000 |
1.7 |
|
361LSC-65 |
6500 |
3.4 |
|
361LSC-99 |
10000 |
2.0 |
|
361LSC-160 |
16000 |
1.0 |
●性能指标
?nbsp; |
|
|
% |
±2.5 |
|
?nbsp; % |
2.0 |
|
?nbsp; % |
3.0 |
|
始终点偏?nbsp; % |
±2.5 |
|
额定行程偏差% |
+2.5 |
|
允许泄漏?/h |
ZDLM |
1×10-3×阀额定容量 |
ZDLM2 |
1×10-5×阀额定容量 |
|
ZDLM3 |
1×10-4×阀额定容量 |
|
●允许压?/p>
公称通径 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
允许压差 |
ZDLM |
6.4 |
3.6 |
2.7 |
2.6 |
2.1 |
|||||
ZDLM2(M3) |
6.4 |
5.5 |
4.1 |
3.2 |
2.4 |
||||||
