结构简今�/span>

本机为可移动双螺旋连续式压榨机。由机架、传动系统、进料部分、榨汁部分、液压系统和护罩以及电器控制部分等组成。螺旋由减速机经齿轮减速箱带动，其中压榨螺旋与主轴一起旋转，输送螺旋套在主轴上与压榨螺旋作反向旋转、�/span>

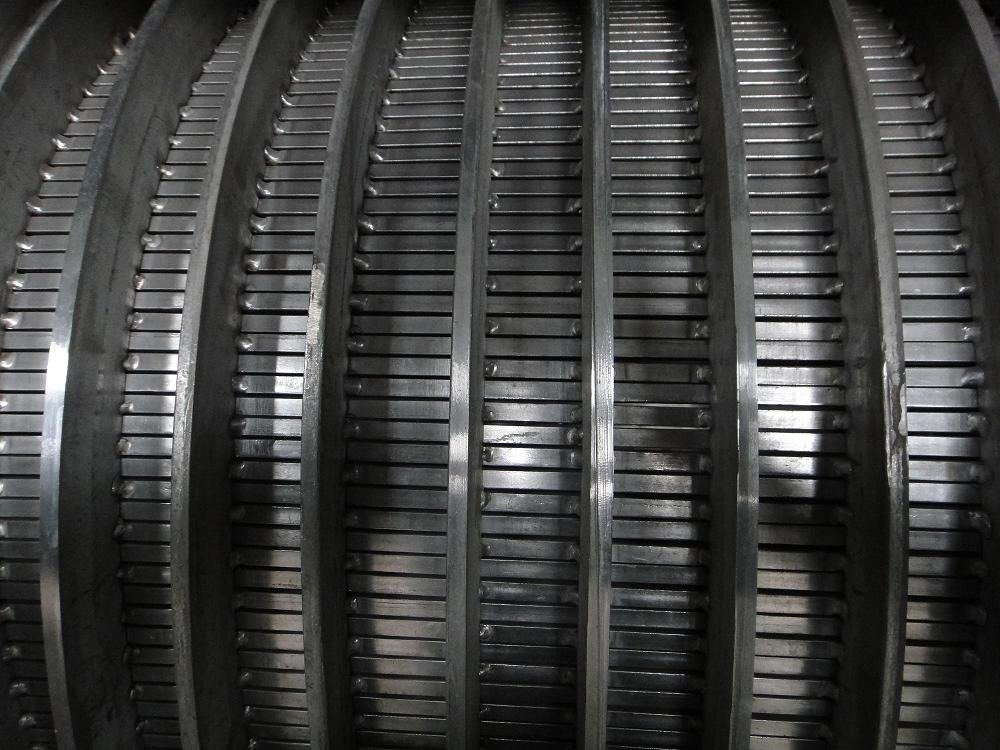

机体头部设有进料箱，箱内设有滤板。经处理后的葡萄皮渣送入箱内，即有部分葡萄汁通过滤板自行流出；经螺旋榨出的葡萄汁通过筛筒流进盛汁盘，再由出汁管流出；主轴上装有小筛筒，部分葡萄残汁通过小筛筒从排渣锥形体出汁管流出，压榨后的皮渣由筛筒末端的锥形体端围排出、�/span>

液压系统由柱塞油泵、油缸、管路等组成。柱塞油泵装在齿轮减速箱下部，由微型摆线针轮减速机带动。尾端左侧液压缸设有调压阀，旋入调压手柄可使液压系统的压力升高，反之可降低，调定后备紧螺母。右侧油压缸设有压力表、�/span>

排渣锥形体由两个油缸控制，油缸内柱塞泵供油，各部件均因定于机体上，与整机成一整体、�/span>

四、安装与调整

1、安装前应清点零部件，除锈并擦洗干净、�/span>

2、安装时必须严格找正各部件中线，否则会导致设备机械磨损过大，甚至不能正常运行、�/span>

3、齿轮减速箱内使用HJ30号机械油，正常油位应保持在油标中心线上；液压系统使用HJ20号机械油，油面应浸过油泵体；滚动轴承必须填加适量的润滑脂；输送螺旋与小筛体的轴衬在使用中不能添加润滑，仅靠工作时汁液润滑、�/span>
