设备构造与性能

　　振动输送机构速�/span>

　　㈠结� 振动给料机是一种直线振动惯性输送设备，其基本结构与组成参见附图，主要由动力装置⑴—两台相同型号和规格的振动电机或激振器、振动体⑵—给料槽、隔振装置⑶—一组隔振弹簧、承载基础⑷—钢结构支架或其它预制平台及相关配套附件等组成、�/span>

　　㈡工作原� 振动给料机的基本工作原理为，设备起动后，呈对称布置的两台相同型号和规格的振动电机或激振器作同步反向运转，其产生的激振力通过传振体—电机或激振器底座传递到整个振动体—给料槽上，使料槽作周期性振动，从而使料槽内的物料随之一同向排料端作定向跳跃式运动，*终完成物料的输送作业、�/span>

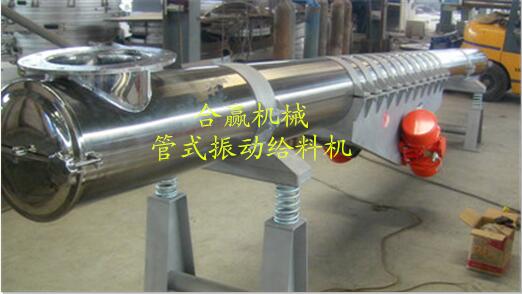

　 管式振动给料机技术参�?/span>

项目 型号规格	输送管直径 （mm)	电机功率 （kW（�/span>	倾斜角度 (°)	料口直径(r/min)	输送距�?mm)
273-2000	Φ273	0.25	0�?	Φ273	2000
273-2500	Φ273	0.25	0�?	Φ273	2500
273-3000	Φ273	0.37	0�?	Φ273	3000
356-3000	φ356	0.37	0�?	φ356	3000
356-3500	φ356	0.37	0�?	φ356	3500
356-4000	φ356	0.55	0�?	φ356	4000
356-4500	φ356	0.55	0�?	φ356	4500
356-5000	φ356	0.75	0�?	φ356	5000
356-5500	φ356	0.75	0�?	φ356	5500
