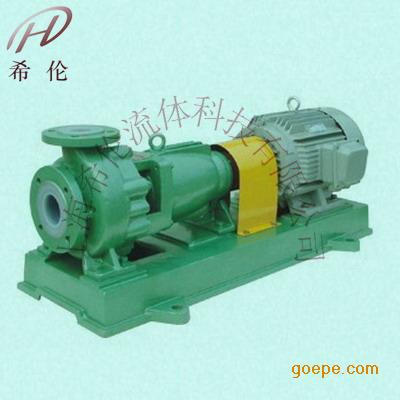

一、IHF氟塑料衬里离心泵概述

IHF单级单吸氟塑料合金化工离心泵是按国标设计并结合非金属泵的加工工艺设计而成。泵体采用金属外壳内衬聚全氟乙丙�?F46)，泵盖、叶轮均采用金属嵌件外包氟塑料整体烧结压制成型，具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀性介质，是目前世界是*耐腐蚀设备之一

二、IHF氟塑料衬里离心泵特点

IHF氟塑料衬里离心泵 IHF型氟塑料� 衬氟� IHF离心泵按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙（F46），泵盖，叶轮和轴套均金属嵌件外包装式波纹管机械密封，静环先�?9.9%氧化铝陶瓷或碳化硅，动环采用四氟填充材料，其特点是耐腐磨密封性能优越可靠�?nbsp;
IHF氟塑料合金化工离心泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点�?nbsp;

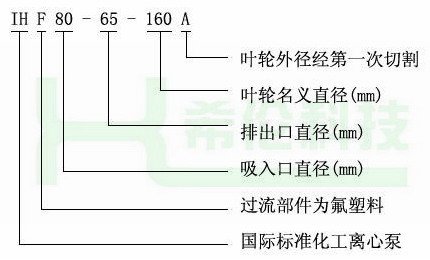

三、IHF氟塑料衬里离心泵型号意义

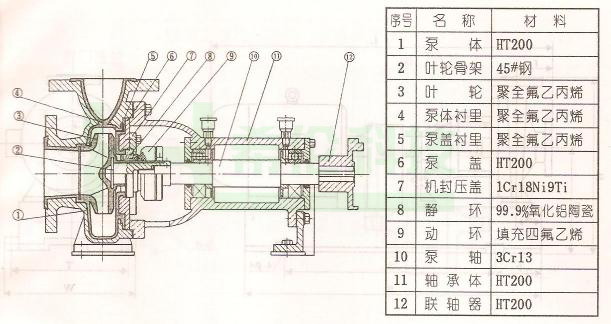

四、IHF氟塑料衬里离心泵结构国�/strong>

五、IHF氟塑料衬里离心泵性能参数

� 叶�/strong>	进口	出口	功率	流量	扬程	转逞�/strong>	效率	汽蚀余量
	(mm)	(mm)	(KW)	(m3/h)	(m)	(r/min)	(%)	(m)
IHF32-25-125	32	25	1.5	5	20	2900	44	2.3
IHF32-25-125A	32	25	1.1	4.5	16	2900	41	2.3
IHF32-25-160	32	25	2.2	5	32	2900	40	2.3
IHF32-25-160A	32	25	1.5	4.2	28	2900	35	2.3
IHF40-32-125	40	32	2.2	7.5	20	2900	45	2.5
IHF40-32-125A	40	32	1.5	6	16	2900	42	2.5
IHF40-32-160	40	32	2.2	7.5	32	2900	40	2.5
IHF40-32-160A	40	32	1.5	6.8	28	2900	38	2.5
IHF50-32-125	50	32	2.2	12.5	20	2900	54	3
IHF50-32-125A	50	32	1.5	11	16	2900	52	3
IHF50-32-160	50	32	4	12.5	32	2900	48	3
IHF50-32-160A	50	32	3	11.7	28	2900	47	3
IHF50-32-200	50	32	7.5	12.5	50	2900	42	3
IHF50-32-200A	50	32	5.5	11.7	44	2900	40	3
IHF50-32-250	50	32	11	12.5	80	2900	35	3
IHF50-32-250A	50	32	7.5	11.7	70	2900	34	3
IHF65-50-125	65	50	3	25	20	2900	64	3.5
IHF65-50-125A	65	50	2.2	22.3	16	2900	62	3.5
IHF65-50-160	65	50	5.5	25	32	2900	59	3.5
IHF65-50-160A	65	50	4	23.4	28	2900	58	3.5
IHF65-40-200	65	40	11	25	50	2900	54	3.5
IHF65-40-200A	65	40	7.5	23.4	44	2900	53	3.5
IHF65-40-250	65	40	18.5	25	80	2900	50	3.5
IHF65-40-250A	65	40	15	23.3	70	2900	48	3.5
IHF80-65-125	80	65	5.5	50	20	2900	69	4
IHF80-65-125A	80	65	4	45	16	2900	68	4
IHF80-65-160	80	65	11	50	32	2900	68	4
IHF80-65-160A	80	65	7.5	47	28	2900	67	4
IHF80-50-200	80	50	15	50	50	2900	64	4
IHF80-50-200A	80	50	11	47	44	2900	63	4
IHF80-50-250	80	50	30	50	80	2900	50	4
IHF80-50-250A	80	50	22	45	70	2900	50	4
IHF100-80-125	100	80	11	100	20	2900	75	5
IHF100-80-125A	100	80	7.5	89	16	2900	73	5
IHF100-80-160	100	80	15	100	32	2900	74	5
IHF100-80-160A	100	80	11	93.5	28	2900	73	5
IHF100-65-200	100	65	30	100	50	2900	72	5
IHF100-65-200A	100	65	22	93.5	44	2900	71	5
IHF100-65-250	100	65	37	100	80	2900	69	4
IHF100-65-250A	100	65	30	93.5	70	2900	68	4.5

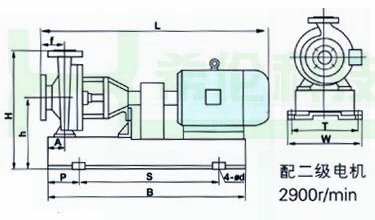

六、IHF氟塑料衬里离心泵安装尺寸国�/strong>

七、IHF氟塑料衬里离心泵安装注意事项

　1. 泵的安装是否合理，对泵的正常运行与使用寿命有极其重要的影响，故安装和校正必须仔细进行、�br/> 　2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作、�br/> 　3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母、�br/> 　4．检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,*后用手转动联轴器,转动轻松均匀无擦碰现象则为正常、�br/> 　5．泵的安装位置高于液面（在泵的吸程允许范围内）时，应在吸入管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸入管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积�?-4倍、�br/> 　6．泵的吸入和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏、�br/> 　7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏、�br/> 　8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度、�/p>

八、IHF氟塑料衬里离心泵泵的起动、运转与停止
　1� 泵起动前应将泵内灌满加足输送的液体，严禁无液起动、�br/> 　2� 关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转＋�br/> 　3� 泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超�?分钟、�br/> 　4� 停机时应先将出口的阀门关闭，然后再切断电源、�/p>
