一、XDBY摆线式电动隔膜泵概述

XDBY系列电动隔膜泵，采用摆线针轮减速机传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时，近年来由于隔膜材质取得了突破性的进展，大大地延长隔膜的使用寿命，因此被越来越广泛地替代部份离心泵、自吸泵、螺杆泵来应用于石化、陶瓷、冶金、化工等行业、�/p>

二、XDBY摆线式电动隔膜泵性能特点

1、DBY摆线式电动隔膜泵不需要灌引水，自吸能力达5米、�br/> 2、通过性能好，直径�?0毫米以下的颗粒、泥浆等均可以毫不费力地通过、�br/> 3、由于隔膜将被输送介质和传动机械件分开，所以介�?*不会向外泄漏。且泵本身无轴封� 使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、丁睛橡胶、氟橡胶、四氟等，完全可以满� 不同用户的要求、�br/> 4、泵体介质流经部分，可根据用户要求，分为铸铁、不锈钢、铝合金，电机分为普通式和防爆式两种、�/p>

三、XDBY摆线式电动隔膜泵主要用逓�/strong>

1.各种强酸、强碱、强腐蚀液体、�br/> 　　 2.气动油漆泵吸油漆、树胶、颜料、�br/> 　　 3.气动打胶泵吸粘合剂和胶水、全部种类可用泵吸取、�br/> 　　 4.各种瓦、瓷、砖器及陶器釉浆、�br/> 　　 5.吸油井钻好后，用泵吸沉积物及灌浆、�br/> 　　 6.吸各种乳剂和填料、�br/> 　　 7.吸各种污水、�br/> 　　 8.为油轮，驳船清仓吸取仓内污水、�br/> 　　 9.吸啤酒花及发酵粉稀浆、糖浆、糖蜜、�br/> 　　 10.吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆、�br/> 　　 11.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器、�br/> 　　 12.隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等、�br/> 　　 13.各种剧毒、易燃、易挥发液体、�br/> 　　 14.各种橡胶浆、�br/> 　　 15.各种高温液体**可�?50℃、�br/> 　　 16.作为各种固液体分离设备的前级送压装置

四、XDBY摆线式电动隔膜泵的工作原琅�/strong>

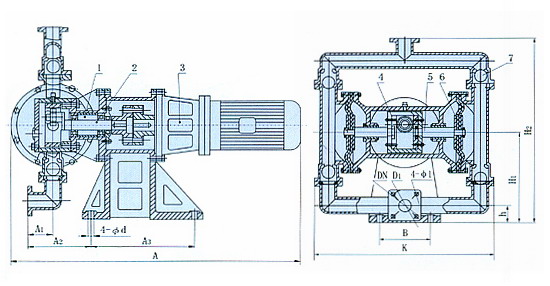

　　电机(4)通过减速箱(3)带动左右两端柱塞上面的隔�?2)一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出、�/p>

五、XDBY摆线式电动隔膜泵主要性能参数

型号	流量	扬程	吸程	配备功率	泵体材料				配备减速机
	(m3/h)	(m)	(m)	(KW)	铸铁	铝合釐�/strong>	不锈钡�/strong>	衬胶	型号
XDBY-10	0.5	30	3	0.55	★�/td>	★�/td>	★�/td>	/	XWD0.55-2-35
XDBY-15	0.75	30	3	0.55	★�/td>	★�/td>	★�/td>	/	XWD0.55-2-35
XDBY-25	3.5	30	4	1.5	★�/td>	★�/td>	★�/td>	★�/td>	XLD1.5-3-35
XDBY-40	4.5	30	4	1.5	★�/td>	★�/td>	★�/td>	★�/td>	XLD1.5-3-35
XDBY-50	6.5	30	4.5	2.2	★�/td>	★�/td>	★�/td>	★�/td>	XLD2.2-3-35
XDBY-65	8	30	4.5	2.2	★�/td>	★�/td>	★�/td>	★�/td>	XLD2.2-3-35
XDBY-80	16	30	5	3	★�/td>	★�/td>	★�/td>	/	XLD3-3-35
XDBY-100	20	30	5	3	★�/td>	★�/td>	★�/td>	/	XLD3-3-35

六、XDBY摆线式电动隔膜泵安装尺寸国�/strong>

型号	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
XDBY-10	550	100	90	290	190	250	10	50	12.5	14	50	155	290
XDBY-15	550	100	90	290	190	250	15	55	12.5	14	50	155	290
XDBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
XDBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
XDBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
XDBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
XDBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
XDBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130
