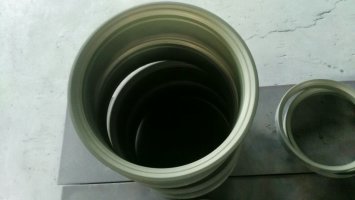

轴套喷焊

产品简今�/p>

Product Brief

喷焊是对经预热的自溶性合金粉末涂层再加热�?000�?300℃，使颗粒熔化，造渣上浮到涂层表面，生成的硼化物和硅化物弥散在涂层中，使颗粒间和基体表面达到良好结合�?终沉积物是致密的金属结晶组织并与基体形成�?.05�?.1mm的冶金结合层，其结合强度�?00MPa，抗冲击性能较好、耐磨、耐腐蚀，外观呈镜面、�/span>

产品参数

Product parameters

喷焊的工艺程序基本与喷涂相同，所不同者在喷粉工序中增加了重熔程序。喷焊有一步喷焊法和二步喷焊法。施工前应注意：

①工件表面有渗碳层或氮化层，在预处理时必须清除；

②工件的预热温度为一般碳�?00�?00℃，耐热奥氏体钢350�?00℃。预热火焰用中性或弱碳焰。此外，喷涂层重熔后，厚度减�?5%左右，喷熔后在热态测量时，应将此量考虑在内、�/p>

一步喷焊法。一步法即喷一段后即熔一段，喷、熔交替进行，使用同一支喷枪完成。可选用中、小型喷焊枪。在工件预热后先喷涂0. 2mm的保护层，并将表面封严，以防氧化，喷熔从一端开始，喷距10�?0mm，有顺序地对保护层局部加热到熔融开始湿润（不能流淌）时再喷粉，与熔化反复进行，直至达到预定厚度，表面出现“镜面”反光，再向前扩展，达到表面全部覆盖喷焊层。如一次厚度不足，可重复加厚。一步法适用于小型零件或小面积喷焊、�/p>

二步喷焊法。二步法即先完成喷涂层再对其重熔。喷涂与重熔均用大功率喷枪，例如SpH-E喷、焊两用枪，使合金粉末充分在火焰中熔融，在工件表面上产生塑性变形的沉积层。喷铁基粉末时用弱碳火焰，喷镍基和钴基粉末时用中性或弱碳火焰、�/p>

喷粉每层厚度<0.2mm，重复喷涂达到重熔厚度，一般可�?.5�?. 6 mm时重熔。如果喷焊层要求较厚，一次重熔达不到要求时，可分几次喷涂和重熔、�/p>

重熔是二步法的关键工序，在喷涂后立即进行。用中性焰或弱碳化焰的大功率柔软火焰，喷距�?0 � 30mm，火焰与表面夹角�?0°� 75°，从距涂层约30mm处开始，适当掌握重熔速度，将涂层加热，直至涂层出现“镜面”反光为度，然后进行下一个部位的重熔、�/p>

重熔时应防止过熔（即镜面开裂），涂层金属流淌，或局部加热时间过长使表面氧化。多层重熔时，前一层降温至700℃左右，清除表面熔渣后，再作二次喷熔。重熔宜不超�?次、�/p>

工件的冷却。中低碳钢、低合金钢的工件和薄焊层、形状简单的铸铁件在空气中自然冷却。对于焊层较厚、形状复杂的铸铁件，锰、铜、钒含量较大的合金钢件，冷硬性高的零件，要埋在石灰坑中缓冷、�/p>
