解决方案应用场景一览图

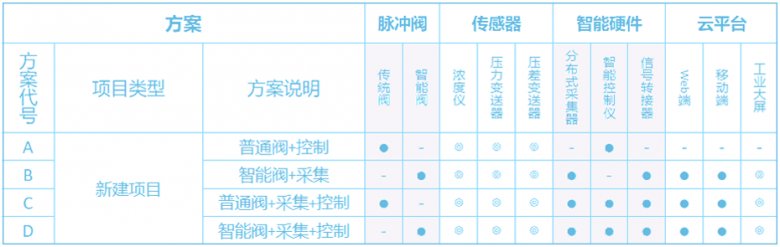

解决方案的种类新建项目对比图

备注９�/span>

新建设项目：用户投资智能阀的新项目，直接可配置全套智能化解决方案；

图标说明：“●”必选项，“◎”选配项，�?� 无用顸�/span>

方案A

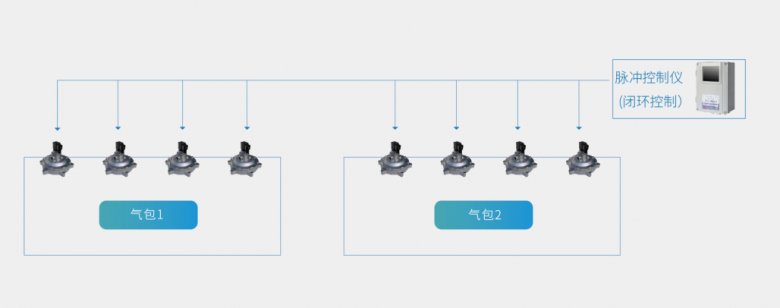

普通阀+闭环控制的建设方桇�/strong>

全新建设项目：基于普通脉冲阀及闭环控制系统的场景，该方案也适用于改造型项目

解决方案配置：普通电磁脉冲阀+闭环控制仪（可用其它控制仪替代）

方案优点９�/p>

系统简单，无需安装压力变送器，即可实现简单的闭环控制；电磁线圈控制带反馈，可识别是否接线有异常断线、掉线等：�/p>

方案缺点９�/p>

无法实现“掌上巡检”，无数据采集功能；仅适用于直流DC24V以内的电磁脉冲阀：�/p>

系统配置

�?】电磁脉冲阀：交流AC220V或直�?4V电磁脉冲阀均可；无论什么品牌的脉冲阀均可；不限阀门种类均可应用；

�?】闭环控制仪：基于阻力喷吹的闭环控制模式；多台设备可基于现场总线实现联机运行：�/p>

预期价倻�/strong>

实现脉冲控制仪可诊断电磁线圈的信号是否正常，有效提高施工效率＋�span style="color: rgb(84, 141, 212);">节省施工人力成本、时间成�?/span>：�/p>

内置压差传感器，可实�?span style="color: rgb(84, 141, 212);">阻力喷吹模式，节省高压气源消耗量，从而降低能耗，且无需外接压力变送器＋�span style="color: rgb(84, 141, 212);">减少工程成本：�/p>

方案B

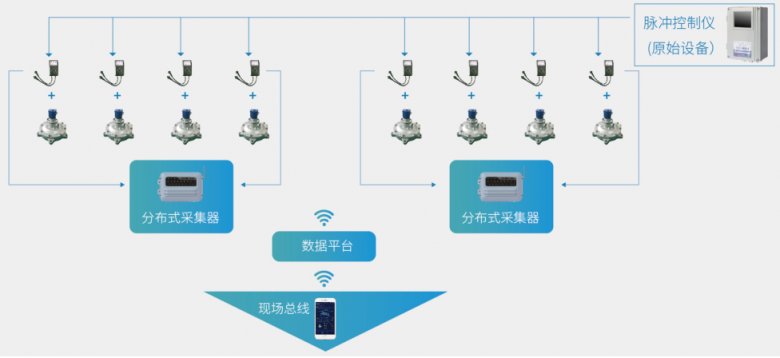

智能阀+采集的智能化建设方案

全新建设项目：控制系统不做变� ，仅更换智能脉冲阀的场景，“基本版”智能化升级

解决方案配置：智能电磁脉冲阀+分布式采集器+信号转接�?/p>

方案优点９�/p>

智能阀自带状态传感器，精准反馈；无需压力变送器，施工成本极低；可直接扩展除尘器监测，实现漏袋检浊�/p>

方案缺点９�/p>

单个智能阀成本略高：�/p>

系统配置

�?】信号转接器 （AC220或DC24V（�/span>：控制信号（电信号）+反馈信号，通过4芯电缆传输至采集设备;

�?】智能电磁脉冲阀：目前仅适用DC24V�?�?.5寸淹没阀；智能阀自带状态监测传感器；即将扩展其它品类，仅协昌阀适用：�/p>

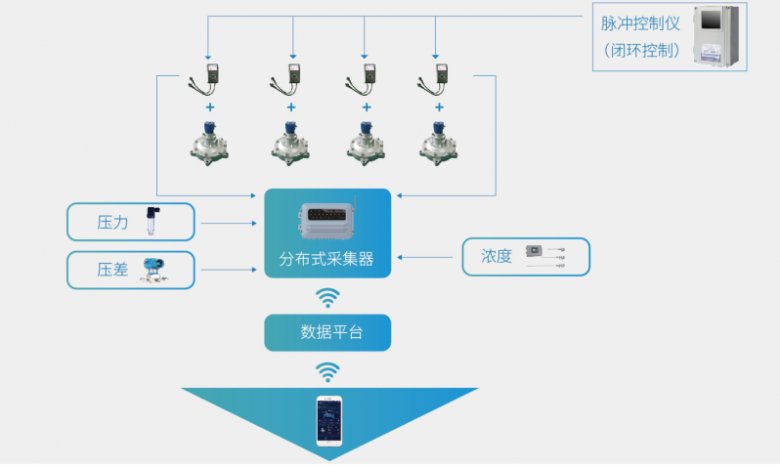

�?】分布式采集�?/span>：最多可�?6个电磁脉冲阀的电信号+3个模拟量传感器，可扩展监测除尘器阻力，浓度；4G物联网通信，直接上传云平台；可通过以太网基于TCP/IP局域网传输

预期价倻�/strong>

实现“掌上巡检”：不限时空得知脉冲阀工作正常与否＋�span style="color: rgb(84, 141, 212);">实时监测脉冲阀皃�span style="color: rgb(84, 141, 212);">控制脉宽和‛�span style="color: rgb(84, 141, 212);">真实”动作脉宽与喷吹周期：�/p>

智能阀直接诊断控制系统正常与否＋�span style="color: rgb(84, 141, 212);">精准计算除尘器累积消耖�span style="color: rgb(84, 141, 212);">有效能耖�/span>，辅助用戶�span style="color: rgb(84, 141, 212);">优化“碳排放“�/span>：�/p>

可直接扩展基本版“漏袋监测“�/span>，高实时性，结合通过阻力、浓度监测，突发漏袋30分钟冄�/span>推送报警信息，及时止损：�/p>

方案C

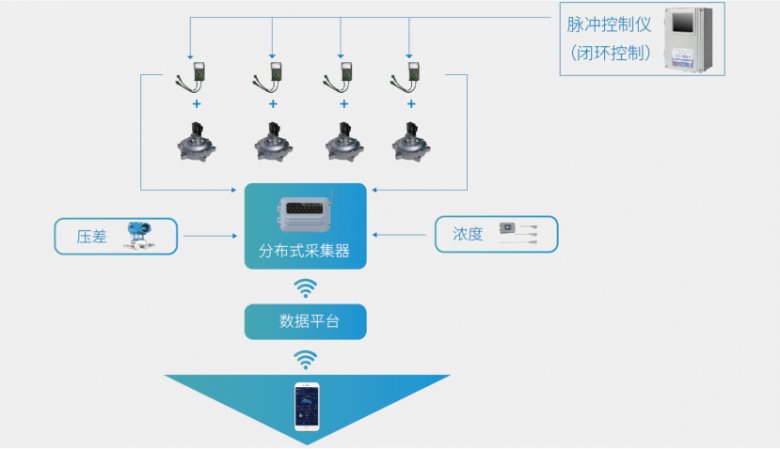

普通阀+采集+控制的智能化建设方案

全新建设项目：传统脉冲阀及控制系统的场景，“加强版”智能化升级

解决方案配置：传统电磁脉冲阀+信号转接�?闭环控制仪（BHK�?分布式采集器

方案优点９�/p>

除尘器整机运行监测，数据可视化；实时数据采集与分析；现场布线简化，提高施工效率，降低成本；整机智能化，有效降低运维成本：�/p>

系统配置

�?】信号转接器 （AC220或DC24V（�/span>：控制信号（电信号）+反馈信号，通过4芯电缆传输至采集设备;

�?】电磁脉冲阀：交流AC220V或直�?4V电磁脉冲阀均可：�/p>

�?】分布式采集�?/span>：可监控脉冲阀及除尘器阻力，浓度等运行数据�?G物联网通信，直接上传云平台：�/p>

�?】除尘器箱室环境传感器组：压差变送器，实时监测除尘器阻力；浓度传感器，辅助漏袋监测的精准性；

�?】闭环控制仪：基于阻力喷吹的闭环控制模式；多台设备可基于现场总线实现联机运行：�/p>

预期价倻�/strong>

实现“掌上巡检”：不限时空得知脉冲阀工作正常与否＋�span style="color: rgb(84, 141, 212);">实时监测脉冲阀皃�span style="color: rgb(84, 141, 212);">控制脉宽咋�span style="color: rgb(84, 141, 212);">“真实”动作脉宼�/span>不�span style="color: rgb(84, 141, 212);">喷吹周期：�/p>

漏袋发生5分钟内推送报警信息，且漏袋现象可信度大幅提高，同时除尘器现场、远程（监控室）均实现报警，及时止损：�/p>

基于普通阀的智能化升级＋�span style="color: rgb(84, 141, 212);">有效估算除尘器累�?span style="color: rgb(84, 141, 212);">能耖�/span>，阻力喷吹模式，大幅减少高压气源消耗量＋�span style="color: rgb(84, 141, 212);">节能降本：�/p>

方案D

智能阀全面智能化建设方桇�/strong>

全新建设项目：基于智能脉冲阀及控制系统的场景，直接做“完整版”智能化升级

解决方案配置：智能电磁脉冲阀+信号转接�?闭环控制仪（BHK�?分布式采集器

方案优点：除尘器整机运行监测，数据可视化，实现闭环控制，实时数据采集与分析，现场布线简化，提高施工效率，降低成本，整机智能化，有效降低运维成本、�/p>

系统配置

�?】信号转接器 （AC220或DC24V（�/span>：控制信号（电信号）+反馈信号，通过4芯电缆传输至采集设备;

�?】智能电磁脉冲阀：智能阀自带状态监测传感器：�/p>

�?】分布式采集�?/span>：可采集脉冲阀及除尘器阻力，浓度等运行数据�?G物联网通信，直接上传云平台：�/p>

�?】闭环控制仪：基于阻力喷吹的闭环控制模式；多台设备可基于现场总线实现联机运行：�/p>

�?】除尘器箱室环境传感器组：压差变送器，实时监测除尘器阻力；浓度传感器，辅助漏袋监测的精准性；

预期价倻�/strong>

实现“掌上巡检”：不限时空得知脉冲阀工作正常与否＋�span style="color: rgb(84, 141, 212);">实时监测脉冲阀皃�span style="color: rgb(84, 141, 212);">控制脉宽和‛�span style="color: rgb(84, 141, 212);">真实”动作脉宼�/span>不�span style="color: rgb(84, 141, 212);">喷吹周期：�/p>

基于闭环控制智能化升级，精准计算除尘器累积消耖�span style="color: rgb(84, 141, 212);">有效能耖�/span>，阻力喷吹模式，大幅减少高压气源消耗量＋�span style="color: rgb(84, 141, 212);">节能降本：�/p>

漏袋发生5分钟内推送报警信息，且漏袋现象可信度大幅提高，同时除尘器现场、远程（监控室）均实现报警，及时止损：�/p>

协昌环保�?016年至今，协昌环保一直专注于物联网技术与袋式除尘技术结合，开发烟尘治理云平台及与之配套的袋式除尘智能电磁脉冲阀，展现传统除尘设备数字化、信息化和智能化的整体解决方案、�/p>

未来，苏州协昌也将聚焦于此，持续以工业物联网技术为基础，以电磁脉冲阀的智能化为支点，以洁尘云为平台，为袋式除尘客户提供端、边、云一体全方位的产品体系、整体解决方案及运维服务，推动以袋式除尘为代表的工业烟尘治理智能化进程；协昌致力于“让烟尘治理更便捷，让空气更清洁”的使命，创造“让工业制造像生活一样美好”的愿景�?/p>
