EduPIV解决方案简今�/p>

粒子图像测速（PIV）是一种非接触光学测量技术，用于研究湍流，微流体，喷雾雾化和燃烧过程。流体中加入微小的示踪粒子，示踪粒子完全跟随流体运动。粒子被照亮并通过照相机记录下来，随后使用PIV软件进行分析。标�?D2C PIV�?维，2个速度分量）使用单个摄像机测量平面中的两个速度分量，通常包括：照相机，带有某些光束传输组件的激光器，光学镜片，同步器和用于数据采集的PC，存储和分析。对亍�strong>EduPIV系统，使用LED照明光源和光纤透镜组而非激光，并且图像时序完全由DynamicStudio软件中的相机设置控制。该系统的配置使其安全且易于操作，使学生可以专注于学习测量原理，而不是操作复杂的硬件、�/p>

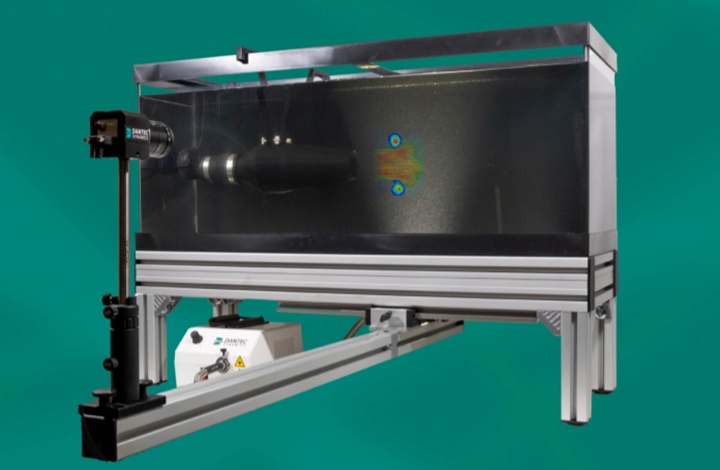

该方案包括完整的实验装置和测量系统，可为PIV系统学习提供交钥匙解决方案。实验装置的基础是配有可编程泵和喷嘴的水箱实验回路。喷嘴会产生水射流，从而可以执行许多测试，并且可以轻松重新配置其他测试对象以进行其他测试。PSP示踪粒子用于加入水路中实现示踪，而我们的FlowSense USB 2M-165相机可以高速捕获粒子运动。使用DynamicStudio对图像进行分析，以提供整体速度图，湍流统计，标量分析，时间/能谱评估和流动可视化、�/p>
