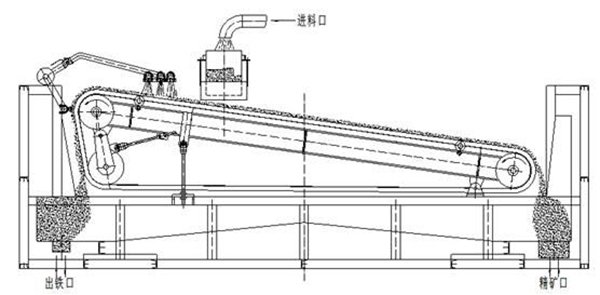

安装示意图：

　　SQCB系列高梯度平板磁选机主要适用于粒�?mm以下的弱磁性矿物的矿选及非金属矿物的除铁，如：云母粉、石英砂、钾长石、霞石、萤石、硅线石、锂辉石、高岭土、锰矿、弱磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤铁矿、褐铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿、赤泥等。也可用于煤、非金属矿、建材等物料的除铁作业、�/p>

　　平板式高梯度磁选机主要由支架、板式磁选系统、入料搅拌系统、水源系统、卸铁系统、调节系统等结构组成。工作时，物料流向和卸铁系统成反向逆流式，非磁性物质利用物理学结构原理自流至出料口，经卸矿冲洗达到卸干净的目的。磁性物质经长距离、长区域、多次数被磁场吸附，经卸铁系统逆向运转至出铁口，经卸矿冲洗达到卸干净的目的、�/p>

主要技术参数：

型号SQCB	磁选区尺寸mm	处理量t/h	给矿浓度%	醉高磁场强度gs	分选粒度mm	功率kw
520	500*2000	1	20-30	8000-12000	�?	1.1
620	600*2000	1.5	20-30	8000-12000	�?	1.5
820	800*2000	3	20-30	8000-12000	�?	2.2
1020	1000*2000	4	20-30	8000-12000	�?	3.0
1220	1200*2000	5	20-30	8000-12000	�?	4.0
1520	1500*2000	7	20-30	8000-12000	�?	5.5
1820	1800*2000	10	20-30	8000-12000	�?	5.5
2025	2000*2500	15	20-30	8000-12000	�?	7.5
2530	2500*3000	20	20-30	8000-12000	�?	7.5
