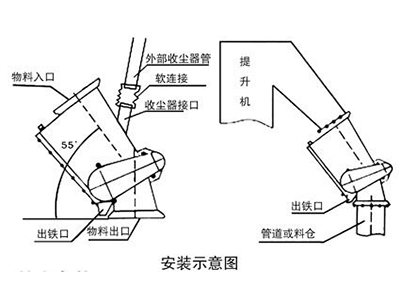

安装示意图：

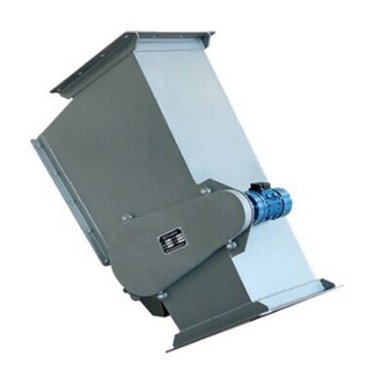

　　RCYG系列管道自卸式除铁器须串接与物料输送管道中，当物料经过该机时其中的铁性物质被吸附在管道除铁器的底面管壁上，铁性物质随磁组的运动而逐渐滑向出铁口，到出铁口处时，因磁组沿运动方向转动，铁性物质失去磁吸引力，脱离磁场，在重力的作用下自然下落到出铁口之外，物料在与铁质分离处，利用抛物线的原理抛出管道除铁器之外，从而实现自动除铁、�/p>

主要技术参数：

型号	适应产量T/h	高磁场强度GS	除铁粒径 mm	驱动功率kw	外形尺寸 L×W×H	法兰尺寸A×A	重量kg
RCYG-30	30	4800	�?0	0.55	950×400×850	300×300	160
RCYG-50	50		�?0	0.55	1000×450×900	350×350	280
RCYG-100	100		�?0	0.55	1100×510×970	400×400	430
RCYG-150	150		�?0	0.55	1250×610×1070	500×500	510
RCYG-200	200		�?00	0.55	1400×740×1380	600×600	620
RCYG-300	300		�?20	0.55	1500×840×1470	700×700	890
RCYG-400	400		�?40	0.75	1700×950×1580	800×800	1270
RCYG-500	500		�?50	0.75	1800×950×1780	1000×800	1560
RCYG-600	600		�?60	1.5	2000×1240×1910	1100×900	2150
RCYG-700	700		�?60	1.5	2000×1340×2010	1200×1000	2340
RCYG-800	800		�?80	1.5	2100×1440×2110	1300×1100	2610
RCYG-1000	1000		�?80	1.5	2400×1640×2310	1500×1300	3290

注：本设备各型号具体尺寸可根据用户需求制作、�/strong>
