一、结构：

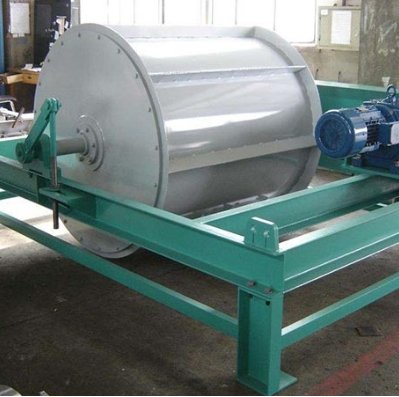

　　上吸式磁分离机是一种利用磁力将磁性物质从它们的混合物中分选出来的设备。其主要由磁力分离滚筒，驱动装置，机架，磁力调节机构等组成。其分离滚筒转动时并不与内部的磁铁接触，然而磁铁的磁力仍可以穿过分离滚筒而将混合物料中的磁性材料，铁屑、铁块等磁性金属吸附。并且刮板和两侧挡板组成集料盒可以防止物料漏入分离滚筒的缝隙中，阻塞分离滚筒运转，同时，刮板还起到合理分布物料，加固不锈钢筒体，引导非磁性材料的作用、�/p>

二、特点：

*磁路采用计算机模拟设计，磁场强度高，透磁深度大，穿透力强、�/p>

*采用高性能钕铁硼磁材作为磁源，磁能积高，不易退磁，磁力消耗八年内不超�?%、�/p>

*开放式磁系包角设计，自动卸铁，运行稳定，可保障连续无故障运行、�/p>

*加厚304不锈钢筒体，耐磨耐冲击，增强了筒体的耐用性、�/p>

三、适用范围９�/strong>

用于从运动的物料中自动吸除铁磁性物质，广泛应用于钢渣处理，工业及生活垃圾分选，废钢破碎等行业，有效的解决了除铁量大，铁器尖锐等恶劣工况的除铁需求、�/p>

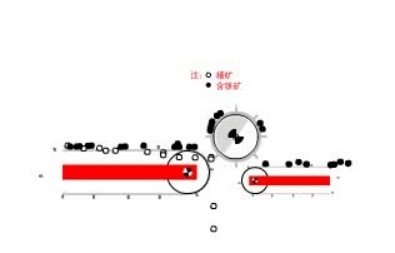

四、工作原理图９�/strong>

规格型号	适应带宽mm	滚筒尺寸mm	电机功率kw	重量kg
RCY-SX-63/65	650	630*800	3	710
RCY-SX-63/80	800	630*1000	3	925
RCY-SX-80/80	800	800*1000	4	1360
RCY-SX-80/100	1000	800*1200	4	1580
RCY-SX-80/120	1200	800*1450	5.5	1900
RCY-SX-100/100	1000	1000*1200	5.5	2040
RCY-SX-100/120	1200	1200*1450	7.5	2400
RCY-SX-120/120	1200	1200*1450	7.5	2910
RCY-SX-120/140	1400	1400*1700	11	3400
RCY-SX-140/160	1600	1400*1900	15	4100
