GTLH立环高梯度磁选机

目前国内外性能**、技�?**的强磁磁选设备。该机采用转环立式旋转、反冲精矿，并配有高频振动机构。它具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点、�/strong>

【物料粒度【�-20�?br/>【生产能力【�0-100�?小时
【产品型号【�GTLH
【应用领域【�适用于非金属矿如石英、长石、霞石矿、高岭土的除杂铁提纯及细粒红矿（赤铁矿、褐铁矿、菱铁矿等）、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与锡石分离、�br/>【适用物料【�石英、长石、高岭、假象赤铁矿、赤铁矿、褐铁矿、菱铁矿、铬铁矿、钛铁矿、锰矿、钽铌铁矿等

立式转环，分选效率高转环立式旋转、反冲精矿。解决了平环强磁磁选机的磁介质堵塞的世界性的难题、�/p>

独特磁介质，感应磁场髗�/strong>磁介质采用公司自行研制的**产品，可产生高梯度磁场，感应场强**可达20000高斯以上、�/p>

散热效果好，磁场更稳宙�/strong>励磁线圈采用大厚度的空心管导线，水流直接通过空芯管导线中心，线圈的热量用*直接的方式传导至水，利用水流的快速循环，将热量带走、�/p>

适用范围广，整机可靠免维抣�/strong>本产品既可适用细粒红矿（赤铁矿、褐铁矿、菱铁矿等）、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与锡石分离，也可用于非金属矿如石英、长石、霞石矿、高岭土的除杂铁提纯、�/p>

工作原理

矿浆通过给料管进入给矿斗，矿浆沿上磁极缝隙流经转环，转环内的高导磁不锈钢棒组成的感应磁介质在背景磁场中被磁化，磁介质表面形成梯度极高的磁场，矿浆中的磁性颗粒便被吸附在磁介质表面，随着转环转动被带至至顶部的无磁场区，通过带有压力冲洗水的冲洗，将磁性材料冲入精矿斗中，非磁性颗粒沿磁极下缝隙流入尾矿斗中排走。以实现对物料的分选、�br/> 转环下部的磁介质浸没在矿浆液面内，在矿浆注入的同时，安装在尾矿箱一侧的冲程箱不断的在做往复运动，通过鼓膜使分选室内的矿浆做上下波动， 脉动流体力使矿粒群在分选过程中始终保持松散状态，从而有效的清除颗粒团中的杂质，显著的提高精矿的品位、�br/>

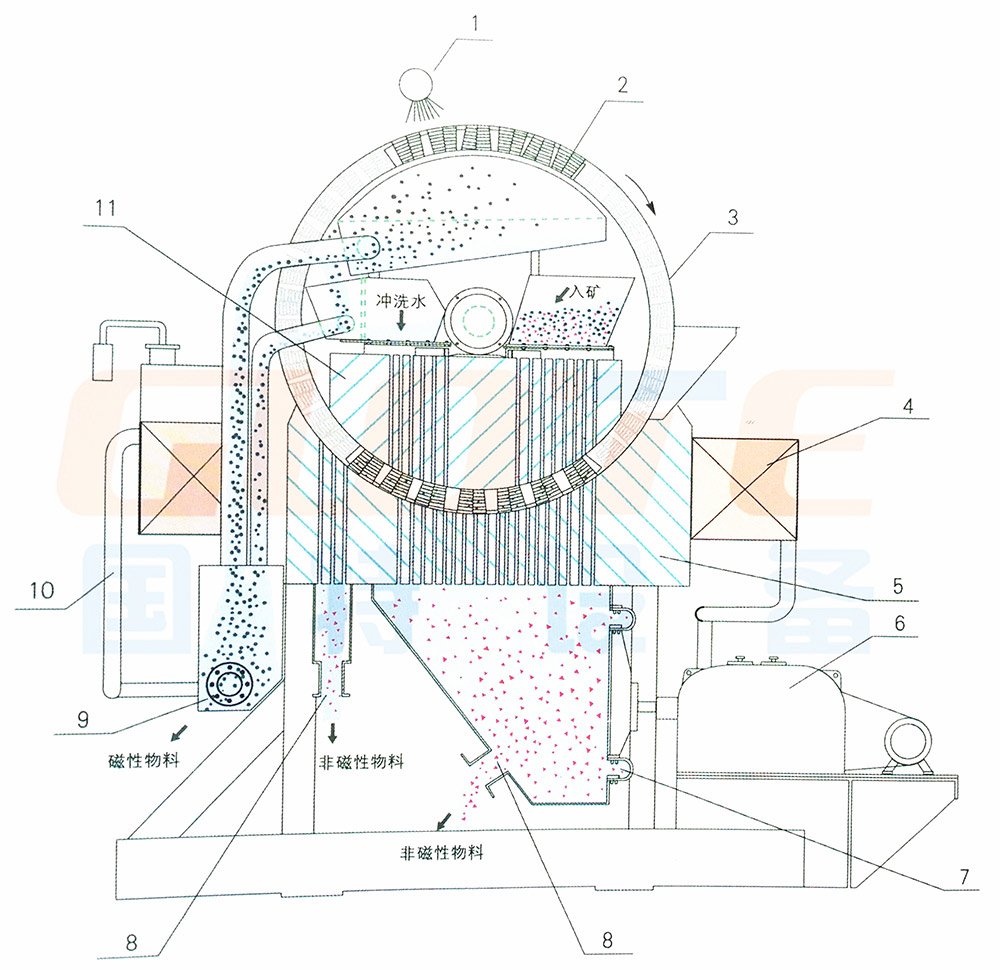

右图所示：1、卸矿水 2、磁介质 3、转� 4、励磁线� 5、下磁极 6、脉动箱 7、橡胶鼓� 8、非磁性物料出� 9、磁性物料出� 10、冷却系� 11、上磁极

技术参�?/h3>

型号	背景磁场（T（�/td>	给料粒度（mm（�/td>	给矿浓度	干矿处理量（t/h（�/td>	矿浆通过量（m3/（�/td>	励磁功率（KW（�/td>	转环功率（KW（�/td>	脉动功率（KW（�/td>	转环直径（mm（�/td>	耗水量（m3/h（�/td>	主机重量（t（�/td>	**部件重量（t（�/td>	外形尺寸（mm（�/td>
GTLH-500	0.6-1.4	-1.0	10-30%	0.01-0.05	0.25-0.5	6-20	0.18	0.55	500	0.65-1.4	1.5-4	0.25-0.5	1800x1400x1320
GTLH-750	0.6-1.4	-1.0	10-30%	0.1-0.25	1-2	8-30	0.75	1.5	750	1.4-2.5	3.5-8	0.5-1.1	2000x1360x1860
GTLH-1000	0.6-1.4	-1.2	10-30%	2-4	12.5-20	10-40	1.1	2.2	1000	8-12	7-15	2-3.3	2700x2000x2400
GTLH-1250	0.6-1.4	-1.2	10-30%	5-10	20-50	12-50	1.5	3	1250	12-20	11-24	3.5-5	3200x2340x2700
GTLH-1500	0.6-1.4	-1.2	10-30%	10-15	50-100	15.5-60	3	3	1500	20-30	20-34	5-7	3600x2900x3200
GTLH-1750	0.6-1.4	-1.2	10-30%	15-20	75-150	23-72	4	4	1750	30-50	28-45	9-15	3900x3300x3800
GTLH-2000	0.6-1.4	-1.2	10-30%	20-30	100-200	29-85	5.5	7.5	2000	50-100	39-60	13-20	4200x3550x4200
GTLH-2500	0.6-1.4	-1.2	10-30%	45-60	200-400	37-98	11	11	2500	100-150	83-125	18-32	5800x5000x5400
GTLH-3000	0.6-1.4	-1.2	10-30%	80-120	350-650	48-110	18.5	18.5	3000	150-250	135-165	19-38	7600x6500x7200
GTLH-3600	0.6-1.4	-1.2	10-30%	100-150	500-750	72-180	30	30	3600	200-400	150-250	25-50	7700x6500x7600

以上技术参数以石英为例
