双壳无泄漏液氯磁力泵
双壳无泄漏液氯磁力泵的图?/></a></div></div></div>         <div class=
参考报价:
面议
品牌9/dt>
皖氟龘/dd>
关注度:
7796
样本9/dt>
暂无
型号9/dt>
TYDC
产地9/dt>
中国
信息完整度:
典型用户9/dt>
广泛应用于化工工业生产流程中易挥发,易燃、易爆,有毒、有害等高危介质的输送、/dd>
索取资料及报件/a>
认证信息
高级会员 8平/div> 称: 安徽皖氟龙泵阀有限公司.
证:工商信息已核宝br /> 访问量:116417
手机网站
扫一扫,手机访问更轻杽/div>
产品分类
产品简今/div>
名称9/td> TYDC双壳无泄漏液氯磁力泵/无泄漏液氯磁力泵/双壳液氯磁力?液氯专用泴/td>
输送介质: 液氯
适用行业9/td> 氯碱,化工,易燃,易爆,易挥发,高危行业
产品特点9/td> 双隔离套保护,二次密封报警、无泄漏
结构形式9/td> API685标准、桶袋式、泵与电机直联轴器连?/td>
口径9/td> 25?25mm
流量9/td> 1.5?00 m3/h
扬程9/td> 10?25m
转速: 1450/2900r/min
工作温度9/td> -20?200ℂ/td>
压力等级9/td> 2.5Mpa?.0Mpa?0.0Mpa
功率9/td> 1.1?10KW
材料9/td> 304?04L?16?16L、HC276

一、产品简介:

TYDC双壳无泄漏液氯磁力泵是介质在输送过程中防止外泄要求全封闭的适用场合而设计的液下式结构形式的泵型,其接触液体的液下部分全部采用不锈钢制造,液下深度丹/span>1?/span>6米不等,泵主机部分全部放置在液体内,采用静密封设计,没有传统的机械密封,介质可与外部空气完全隔离,真正达到无泄漏,特别适用于,易燃,易爆,有毒,高危介质,具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点,无需灌液即能抽送,由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑,因此运行宁静无噪音,是真正集环保与节能于一身的高、科、持产品,具有耐腐蚀性强、耐磨性好、机械强度高、食品级、设计合理、结构紧凑、性能可靠、使用维修方便、效率高、高效节能、/span>

产品优点9/span>

1、采用欧洲优秀的水力模型,效率高,同一出口直径配二套水力模型,**效率点流量工作范围广+/span>NPSHr低(只有0.5米左右).

2、双壳体结构,密封点少,结构紧凑,通用性强,安装高度低,维修更方便、/span>

3、零泄漏,所有密封点均由密封垫密封,通过磁性联轴器驱动,不需要氨气密封,安全、经济、可靠、/span>

4、符吇/span>GB3215?/span>API685-2000标准、/span>

5、隔离套采用哈氏合金材料,特殊的成型工艺,轴向无焊缝,充分保证隔离套的密封性和化学稳定性、/span>

6、采用双隔离套结构,双重保护,可实现单层隔离套泄漏报警,此时液氯任然被完全密封无泄漏,安全性高、/span>

7、磁性材料选择特殊稀土合金,此稀土合金经过特殊工艺处理后,不可逆退磁稳定可达到450℃。充分保证整机使用寿命、/span>

8、滑动轴承选择优质的无压烧结碳化硅'/span>SSIC)或碳化钨,且轴承部位所有摩擦副均采用压烧结碳化硅(SSIC)。优质的碳化硅纯度很高,碳化硅含量大亍/span>99%,具有较强的强度、弹性韧性及耐磨性,完全适合在液氯中使用、/span>

9、轴向力平衡对液氯泵很重要,此泵轴向力是利用水力学原理自动平衡轴向力,滑动轴承的推理盘只是在泵启动和停机瞬间承受不平衡轴向力,充分保证滑动轴承的使用、/span>

10、传动部件滚动轴承采?/span>SKF戕/span>NSK油脂润滑免维护轴承、/span>

产品用途:广泛应用于化工工业生产流程中易挥发,易燃、易爆,有毒、有害等高危介质的输送、/span>

注意事项9/span>输送比重大?.3mg/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质、/span>

性能范围9/span>

径:DN40~DN100 流量范围?.1?00m3/h

扬程范围:~800m 温度范围?180?50ℂ/span>

速:1450/2900r/min 功率范围?10kw

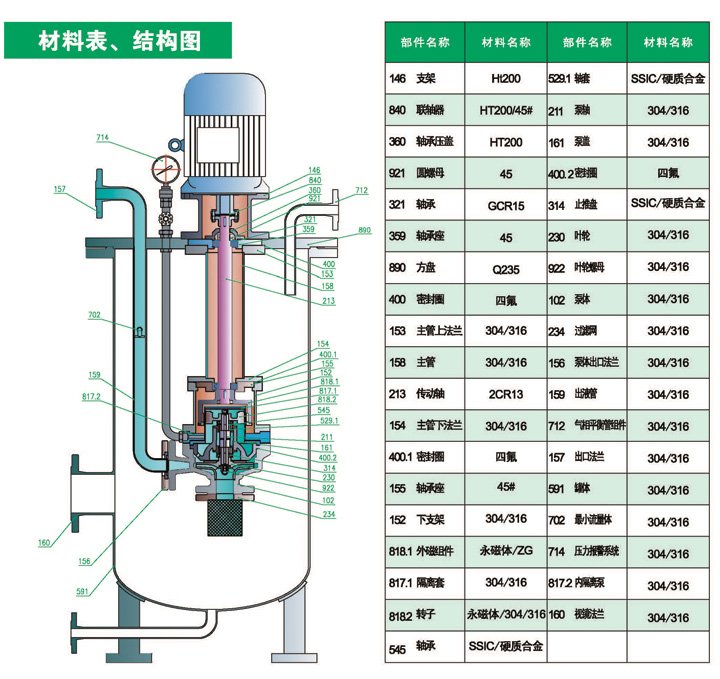

二、结构图9/p>

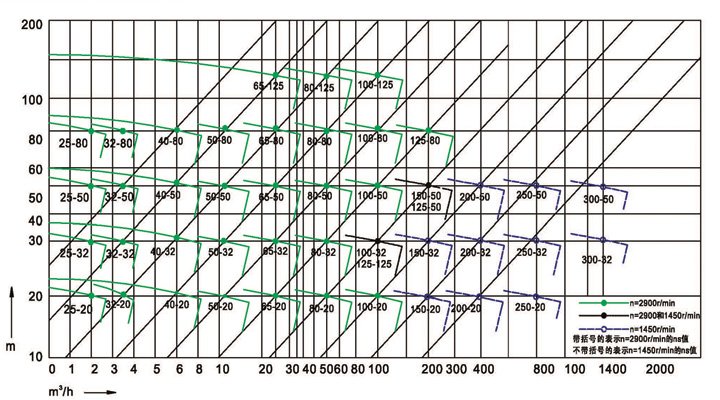

三、性能曲线图:

四、性能参数表:

型号 转逞br/> r/min 流量
m3/h
扬程
m
效率
$/span>
汽蚀余量
m
进口X出口
mm
电机功率
kw
25TYDC-20 2900 1.5 22 28 2.5 25×20 2.2
2 20 34.5 2.5
3.2 18.5 36 3
25TYDC-32 2900 1.5 34.3 24 2.5 25×20 3
2 32 32 2.5
3.2 29.6 33 3
25TYDC-50 2900 1.5 52.5 28 2.5 25×20 5.5
2 50 32 2.5
3.2 48 30 3
25TYDC-80 2900 1.5 82 26 2.5 25×20 11
2 80 30 2.5
3.2 78.5 28 3
32TYDC-20 2900 2 22 40 2.5 32×20 2.2
3.2 20 44 2.5
5.5 18.5 42 3
32TYDC-32 2900 2 34.3 40 2.5 32×20 3
3.2 32 44 2.5
5.5 29.6 42 3
32TYDC-50 2900 2 52.5 32 2.5 32×20 5.5
3.2 50 36 2.5
5.5 48 34 3
32TYDC-80 2900 2 82 26 2.5 32×20 11
3.2 80 30 2.5
5.5 78.5 28 3
40TYDC-20 2900 4.4 22 41 2.5 40×25 2.2
6.3 20 46 2.5
8.3 18.5 43 3
40TYDC-32 2900 4.4 34.3 35 2.5 40×25 3
6.3 32 40 2.5
8.3 29.6 38 3
40TYDC-50 2900 4.4 52.5 26 2.5 40×25 7.5
6.3 50 33 2.5
8.3 48 32 3
40TYDC-80 2900 4.4 82 24 2.5 40×25 11
6.3 80 28 2.5
8.3 78.5 28 3
50TYDC-20 2900 7.5 22 43 2 50×32 3
12.5 20 51 2
15 18.5 49 2.5
50TYDC-32 2900 7.5 34.3 33 2 50×32 4
12.5 32 44.5 2
15 29.6 46 2.5
50TYDC-50 2900 7.5 52.5 28 2 50×32 7.5
12.5 50 37 2
15 48 40.5 2.5
50TYDC-80 2900 7.5 82 23 2 50×32 15
12.5 80 32 2
15 78.5 36.5 2.5
65TYDC-20 2900 15 21.8 37 2 65×50 4
25 20 57 2
30 18.5 60 2.5
65TYDC-32 2900 15 35 44 2 65×50 5.5
25 32 53 2
30 30 57 2.5
65TYDC-50 2900 15 53 41 2 65×40 11
25 50 50 2
30 47 53.5 2.5
65TYDC-80 2900 15 82 34 2 65×40 18.5
25 80 46 2
30 78 50 2.5
65TYDC-125 2900 15 127 28 2.5 65×40 30
25 125 39 2.5
30 123 48.5 3
80TYDC-20 2900 30 22.5 53 3 80×65 7.5
50 20 57 3
60 18 47 3.5
80TYDC-32 2900 30 36 52 2.5 80×65 11
50 32 62 2.5
60 29 60 3
80TYDC-50 2900 30 53 53 2.5 80×50 15
50 50 60 2.5
60 47 58 3
80TYDC-80 2900 30 84 44 2.5 80×50 30
50 80 55 2.5
60 75 57 3
80FY-125 2900 30 128 39 2.5 80×50 45
50 125 48 2.5
60 123 47.5 3
100TYDC-20 2900 60 24 59 4 100×80 11
100 20 67 4.5
120 16.5 57 5
100TYDC-32 2900 60 36 56 3.5 100×80 15
100 32 67 4
120 28 68 5
100TYDC-50 2900 60 54 57 3 100×65 30
100 50 67 3.6
120 47 66 4.8
100TYDC-80 2900 60 87 52 3.5 100×65 45
100 80 63 3.8
120 74.5 62 4.8
100TYDC-125 2900 60 133 48 3 100×65 75
100 125 57 3.6
120 118 59 4.2
125TYDC-20 2900 120 23 63 4.5 125×100 22
200 20 72 4.5
240 18 65 5
125TYDC-32 2900 120 35 57 3.8 125×100 30
200 32 70 4.2
240 28 69 5
125TYDC-50 1450 120 55 57 2.5 150×125 45
100 50 70 2.5
240 45 67 3
150TYDC-20 1450 120 132.5 56 4 125×100 22
200 20 65 4.5
240 120 58 5
150TYDC-32 1450 120 52 51 2.5 125×100 30
200 32 57 2.5
240 48.5 53 3
150TYDC-50 1450 120 53 56 2.5 150×125 45
200 50 65 2.8
240 46 58 3.5
200TYDC-20 1450 240 21.5 68 3.5 200×150 37
400 20 74 4.3
460 17.5 70 5
200TYDC-32 1450 240 37 62 3 200×150 75
400 32 74 3.5
460 28.5 72 4
200TYDC-50 1450 240 55 62 3 200×150 110
400 50 73 3.8
460 45 70 4.5
250TYDC-20 1450 600 22 75 4.1 250×200 75
800 20 78 5
960 16 77 6
250TYDC-32 1450 600 34 73 4.8 250×200 90
800 32 75 5.5
960 28 75 6.4
250TYDC-50 1450 600 54.5 55 3.5 250×200 160
800 50 68 4.3
960 39 70 5
300TYDC-32 1450 1550 35 58 3.6 300×250 220
1400 32 74 4.5
1300 26 65 5.4
300TYDC-50 1450 1550 55 65 4.1 300×250 315
1400 50 75 5
1300 42.5 73 6

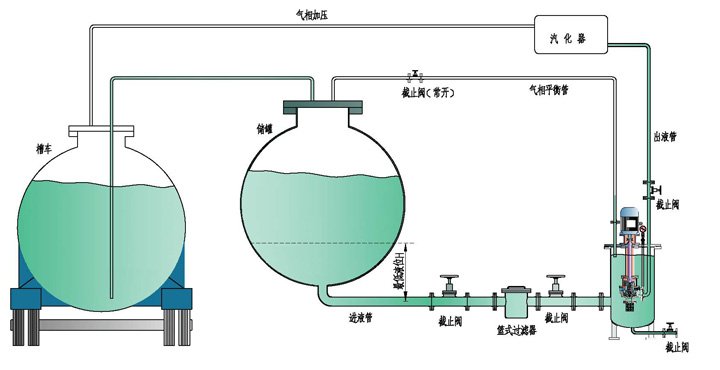

安装示意图:

1、泵外壳体雨液氯储罐间的液相进液管路建议采用至少DN100以上口径的管路(为了减少阻力(/span>

2、泵外壳体与各大储罐间气相、液相在管路布置上通过阀门控制应实现独立操作、/span>

3?低液佌/span>H的确定;H≥NPSHr(m)+管路损失(m?0.5(m);NPSHr是泵的汽蚀余量(0.5?.8m)?.5是安全余量,一般H大于1.5、/span>

4、建议配置流量计对泵流量进行检测,避免超流量运行将泵损坏、/span>
