核工业领域需要使用钨、钼等难熔金属制造部件以适应其极端环境、�/span>升华三维PEP技术能够很好弥补传统工艺制造难熔金属的不足，可解决难熔金属快速开发及复杂结构制造等难题。能够使得多孔过滤组件实现快速一体化成形，大大优化了产品结构和使用效率。PEP工艺在核工业领域已实现商业化，能大幅降低核反应装置的应用开发和制造成本、�/span>

模型评估

PEP技术在制备难熔金属方面的应用和研究已经取得一定成就，现已支持多种难熔金属材料�?D打印，不同材料可通过调节工艺参数而得到高致密的结构件。升华三维拥有为PEP工艺制备打印材料的专业密炼造粒设备，主要采�?span style="color: rgb(0, 112, 192);">蜡基粘结剂体系为难熔金属3D打印材料开发提供支持、�/strong>

该晶格结构产品为核工业领域用于核反应装置中的新型过滤组件，采用升华三维UPRISE 3D软件根据主体组件模型进行了自定义晶格填充设计，该软件功能模块中目前已开发了20多种类型成熟的晶格填充结枃�/strong>。可快速生成多种多孔过滤结构，以支持客户评估过滤效果，获得最佳解决方案、�/p>

应用材料

采用了基于PEP技术的蜡基体系钨合金颗粒喂料（UPGM-93WNiFe（�/strong>作为应用开发阶段的认证材料，其钨粉粒径�?-3μm之间，粉体装载量�?7vol.%。钨合金喂料具有高密度、高质量、低成本等优势，可应用于高比重钨合金材料的核反应堆防护罩、辐射屏蔽组件、核燃料元件、吸收杆等的开发生产、�/p>

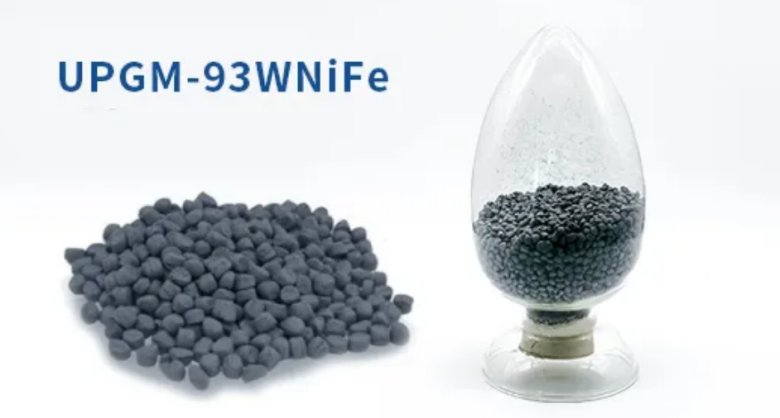

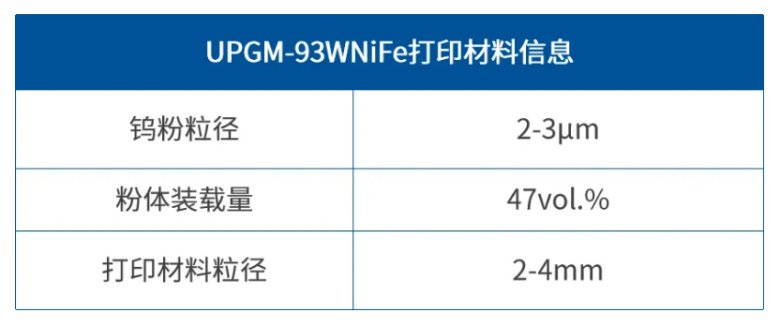

▲UPGM-93WNiFe 3D打印材料 @升华三维

3D打印

该过滤组件采�?span style="color: rgb(0, 112, 192);">大尺寸独立双喷嘴3D打印机UPS-556成型，打印具有一定密度和强度的生坯，其生坯密度可�?.86g/cm3，该组件打印时长约为6小时。组件单壁厚度为1.3mm，可实现更复杂且精细的多孔结构，此外采用螺杆挤出打印系统也有效免除了清粉步骤。耋�span style="color: rgb(0, 112, 192);">UPS-556（最大打印尺寸：500*500*600mm）可实现连续7天打印，为制备大尺寸的应用成品提供了支持、�/strong>

▲新型核工业多孔过滤组件打印参数 @升华三维

产品烧结

PEP工艺需要通过打印生坯获得产品形状，然后采用传统的脱脂烧结工艺来完成难熔金属产品制造、�/strong>采用PEP工艺烧结后的金属会获得与粉末冶金工艺相当的性能。不过由于粘结剂的去除和材料颗粒的生长，会发生等比例收缩＋�span style="color: rgb(0, 112, 192);">UPGM-93WNiFe的收缩比率约23%、�/strong>因此在模型设计时就会将比例放大，该材料的生坯放大系数�?.30，从而确保了产品烧结后能达到近净尺寸、�/p>

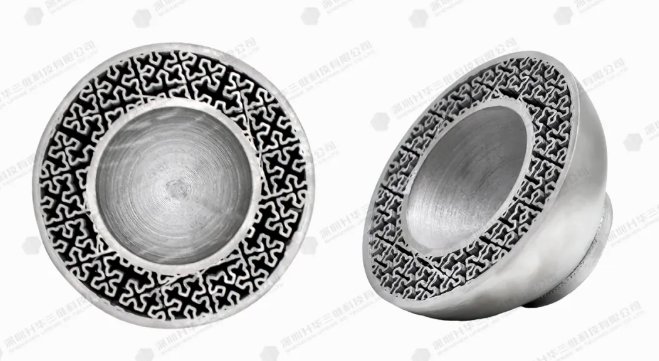

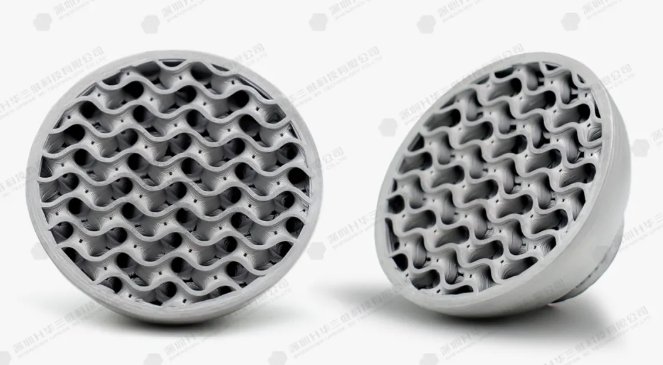

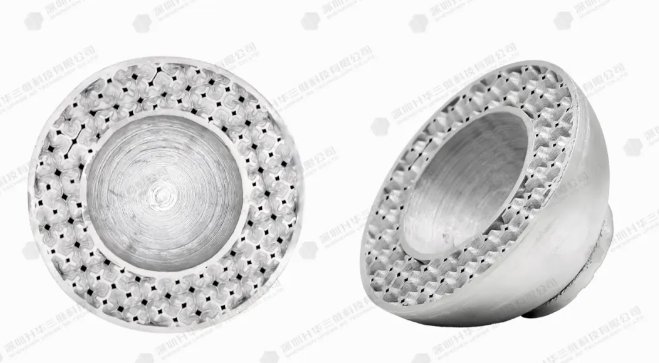

▲新型核工业多孔过滤组件烧结样品 @升华三维

该批制备的钨合金过滤组件测试样件已完成交付，并获得了客户的认可。后续将共同突破更多难熔金属材料的制备，以加快新型组件的开发与生产、�span style="color: rgb(0, 112, 192);">PEP技术采用的�?D打印+粉末冶金”工艺模式，具有“两头宽”的独特优势：在材料端可适配更多的难熔金属材料，而在烧结端同时又能适应传统的烧结工艺，能有效降低上新工艺投入成本。而基�?D打印的特点可显著减少难熔金属产品的加工工序，且性能一致性好、良品率高，可为客户节省大量应用开发投入和生产成本、�/strong>在核工业应用领域，升华三维将紧跟行业发展步伐，深挖市场应用，以满足客户多样化需求、�/p>
