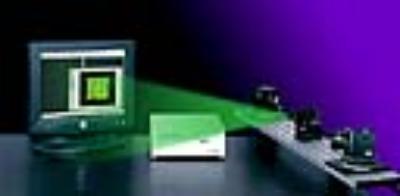

PIV是粒子图像测速仪的简称,是传统的流动显示技术的发展
利用PIV技术能够同时获得流场中一个面上多点的速度,它结合了激光技术
跨帧CCD技术以及数字图像处理技术等,使得对流动测量取得了革命性的进展
其原理如下:由脉冲激光器发出的激光通过由球面镜和柱面镜形成的片光源
镜头组,照亮流场中一个很薄的??mm)面;在于激光面垂直方向的PIV专用
跨帧CCD相机摄下流场层片中的流动粒子的图像,然后把图像数字化送入计算机,
利用自相关或互相关原理处理,可以得到流场中的速度场分布
基本组成:脉冲激光器,染料激光器(PLIF系统),显微镜以及配套物镜片
(MicroPIV系统),光源镜头组,光臂,PIV专用跨帧CCD相机?维标定系统,
配套镜头,处理软件
TSI的PIV系统有着独特?*技术:Hart相关算法能够节约大量的处理
运算时间(提?0多倍),提高测量精度和分辨率,提高单位面积的速度矢量
,可以保持高分辨率的情况下测量大流场。新推出的Insight3G软件可以兼顾
PIV和PLIF测量,同时测量温度场和浓度场和速度场。并且采用了并行处理技
,同时在几台计算机上处理图像,大大提高了处理速度
TSI公司PIV系统在美国的NASA和中国各大院校、研究机构有着广泛和良好的
应用
希望TSI公司能够为您的研究工作提供有益的帮助
技术参数:
1.无接触测量速度矢量,同时测量一个面上的速度
2.测量精度?
3.测速范围宽?-超音
4.原理简单,受外界影响小
5.应用面广,可以用于微尺度流动测量(微米量级),也可用于风、水洞测量,多相流测
6.新推出的High Frame PIV系统响应频率能够到达10kHz,大大提高了PIV系统观测流场时序变化的能力
7.Insight3G 软件提供POD(本征正交分解)功能,优化的立体标定技术和SRPV(超精细粒子速度场)功能,支持海量数据传输系统(HyperStreaming Image Transfer System
8.PIV可以升级到平面激光诱导荧光(PLIF)系统,同时测量流动的速度场和温度、浓度场、/p>
主要特点9/strong>
TSI公司作为全球**的流动测量仪器供应商,从1983年进入中国,一直致力于为中国的流体力学测量界提供高品质和高性能的产品和技术服务
TSI公司?004年成立北京代表处?005年成立维修中心,是目?*在中国有代表处和维修中心的流动测量仪器供应商
TSI公司?988年在全球提供**套商业PIV系统后,一直在PIV系统的软、硬件进行技术研发,?个月到半年,都有新的算法、产品模块推出
2007年,TSI公司推出了SRPV技术,除了传统的FFT变换的互相关算法外,采用了GW算法,不再是传统的查询区间,FFT算法,可以在成千上万的粒子都进行跟踪,得到每个粒子的粒径和速度信息,该技术在单相流、两相流和多相流研究中发挥着巨大的作用
2008年,TSI公司新的V3V技术,打破了PIV的面测量局限性,采用体光源照亮流场,特殊布置的探头相机,不再需要调焦,自动进行标定,得到一个体内的三维速度场。该技术必将为流动测量带来革命性发展,为流动测量带来一个全新的视角、/div>
