企业级柔性配电中心采用多端口柔性开关控制技术，实现企业内部配变二次侧柔性互联与组网，实现不同交流母线之间、交流母线与储能之间负荷柔性均衡、能量多向交互、电压多向相互支撑、容量多向拆借与支撑，满足用电企业逐步提高的电力资产负荷率要求和高标准的电能费用价值增加要求。以及该中心应用中产生的企业用电大数据的应用和深度开发，真正实现了企业级配电的柔性和智能化，助力国家智能电网建设和能源互联网建设、�/p>

该产品主要服务于大中型电力用户，比如钢铁、石化、化工、汽车制造、数据中心等等，将总体负荷进行分析规整，重新分配，去除多余变压器，降低容量电费、�/p>

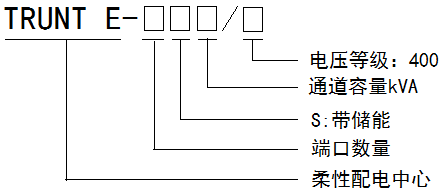

�? 企业级柔性配电中心产品型号说昍�/p>

产品电压等级�?00V，产品按端口数量可分�?端口�?端口�?端口�?端口等等；每一端口为一个通道，通道容量一般为100kVA�?00kVA等；若带储能单元，储能应占一独立端口、�/p>

1、周围空气温�?5℃～+40℃；

2、安装地点的海拔不超�?000m：�/p>

3、空气的相对湿度�?*温度�?40℃时不超�?0%，在较低温度下可以有较高的相对湿度，例如20℃时�?0％；

4、空气中不得有腐蚀性气体，不得有导电性尘埃；

5、大气压�?0~106kPa：�/p>

6、安装位置无冲击性振动，摇晃、�/p>

型号		TRUNT E-2S200/400	TRUNT E-3S200/400		TRUNT E-4S200/400
电压（V（�/p>		400	400		400
端口�?/p>		2	3		4
功率（kW（�/p>		200	200		200
系统**效率		97%
直流	电压范围（V（�/p>	280-750
	稳压精度	1%
交流	电压范围	380±10%
	频率范围	50±1%
	过载能力	110%过载2h 120%过载15min 130%过载2min
	电流电压THD	�?%
	功率因数	-1-1
其他	安装方式	户外柜式，金属铠裄�/p>
	防护等级	IP20
	噪音	�?5dB
	温度	-10�?--40ℂ�/p>
	海拔	1000m
	冷却方式	强制风冷或空调制冶�/p>
	尺寸
	重量

通过建设企业柔性配电中心，整理企业的配电系统，搭建电力运维及能效管理智能化平台，通过平台为客户提供精细化电能管理服务，该服务体系主要包括服务工具（云电力运维及能效平台），服务团队（电能管理专家系统）、服务装备（春田电工企业级柔性配电中心）三部分组成。电能管理人员，通过能效平台，结合必须的电能优化设备为用户提供电能管理整体解决方案，实现“安全、可靠、经济、高效、洁净”，科学降低用电成本，提高电能价值化转化，同时企业的电能管理将实� “网络化、数字化、可视化、专业化”、�/p>

电力运维及能效管理智能化平台的价值：

• 提升整体电能管理水平，象管理“人、财、物”一样管理电能，清晰知道每一度电的消耗和每一批次产品单耗；

• 实时掌握电能和用电设备运行异常情况，预知用电安全隐患，预防事故发生；

• 提高用电可靠性和产品质量的稳定性，有效控制用电质量和产品质量成本，增强企业竞争力；

• 时刻掌握并控制电力污染，以延长设备使用寿命，降低设备维修保养费用和运行成本；

• 实现电能的数字化考核，并将电能考核从车间（分厂）延伸到班次、生产线（工位）和产品批次，让考核节电变得按下鼠标一样便捷；

• 解决节电项目和能源服务项目的评估难、认证难的问题；

• 不用额外投资，将浪费成本变为先进的管理与装备：�/p>

• 绿色产品、绿色工厂、低碳GDP打开国际绿色渠道、�/p>

总之，享受电能服务，客户您每年的用电成本开支可以明明白白，清清楚楚。电能管理做到可视化、数字化、专业化、网络化�?nbsp;

企业柔性配电网的功能，除了具备原来配电系统的全部功能以外，还具有以下传统电力系统所没有的新功能９�/p>

• 变压器之间的负荷均衡：当不同变压器之间出现临时性负荷分配严重不均时，企业级柔性配电中心可以调节各个端口的工作状态，对负荷进行再分配以减少这种临时性不平衡，降低其负面作用�?nbsp;

• 变压器之间的可控能量交互：当企业内部存在分布式电源时，变压器之间的可控能量交互这一功能尤为重要，具体实现方法同上，可以解决分布式电源的多元消纳，提高分布式能源的利用率�?nbsp;

• 变压器之间的电压相互支撑：端口变流器交流侧可四象限运行，采用双闭环控制和SPWM脉冲调制方法，能够精确快速地调节有功和无功输出，其中无功调节�?主要目的就是解决电压支撑问题�?nbsp;

• 变压器之间的容量相互借用与支撑：当个别变压器出现临时性过负荷时，柔性配电中心可以调节其他端口的多余容量，对该变压器进行容量支持。容量支持一般不是单纯的有功支持或单纯的无功支持，多数情况下是有功和无功协同的支持�?nbsp;

• 变压器之间的互为热备用：配电变压器及线路故障是不可预知的，传统的配电方式一旦出现故障，则整台变压器携带的全部负荷将失去动力，企业级柔性配电中心的应用将改变这一状况。一旦某段交流母线出现故障，与其相连的端口可以提供规定容量的电力支撑，保障重要负荷不受影响，以把故障损失降至*低、�/p>

• 储能单元对企业域短期（分钟级）冲击负荷的平抑：l 储能单元可用于电力系统稳定中，通过快速的电能存储来响应负荷的波动，吸收多余的能量或补充缺额的能量，实现冲击负荷的平抑，很好地适应频率调节和电压功率因数的校正，从而提高系统运行的稳定性、�/p>

• 储能单元对企业域相对长期（小时级）峰谷负荷的平抑：用于电网削峰填谷，可以缓解用户侧的供需矛盾，减少发电设备的投资，提高电力设备的使用率，减小线路损耗。对于用户来讲，也可以通过谷电峰用实现分时电价政策的套利、�/p>

• 储能单元的UPS功能：一旦全部外线出现晃电或停电故障，企业级柔性配电中心的储能单元可以提供一定容量一定时间的电力支撑，保障企业内部重要负荷不受影响，以把停电损失降至*低、�/p>

• 分布式电源的接入与消纳：大中型用电企业的屋顶光伏发电、企业自备电站以及余热回收发电等已经非常普及，特别是各种分布式新能源多是直流输出，本中心的直流母线为这些新能源接入和消纳提供了方便、�/p>

• 电能管理服务平台功能：柔性配电中心建设同时，也建成了该企业的配电数字化运维平台，相当于数字双胞胎，通过平台为客户提供电能精细化管理服务、�/p>

例如某企业有三台工业用电变压器，其中1号和3号变压器有饱和情况，4号负荷偏少。现在需要增加部分负荷，正常思维方式就是变压器增容，无疑会增加容量电费、�/p>

�? 3号变压器用电电流曲线

�? 4号变压器用电电流曲线

�? 1号变压器用电电流曲线

�? 1�?�?号变压器用电总电流曲纾�/p>

现在采用企业柔性配电中心对配电网进行改造，使其负荷可以在三台变压器之间进行柔性分配，不仅不需要增加变压器，还可以适当增加一定的负荷，既减少投资，有避免了增加容量电费、�/p>

本方案三台变压器柔性互联，选用三端口柔性配电中心，端口容量根据负载情况计算后选型。安装方式根据现场情况采用户�?户外集中式安装或分散式就地安装、�/p>
