公司介绍9/span>
Advacam S.R.O.源至捷克技术大学实验及应用物理研究所,致力在多学科交叉业务领域提供硅传感器制造、微包装、电子产品设计和X射线成像解决方案、/span>
Advacam*核心皃/span>技术特点是其X尃/span>线探测器(应?/span>Timepix芯片)没有缝隘/span>(No Gap),因此在无损检测、生物医学、地质采矿、艺术及中子成像方面有极其突出的表现、/span>Advacam吋/span>NASA(美国航空航天局)及ESA(欧洲航空航天局)保持很好的项目合作关系,其产品及方案也应用于航空航天领域、/span>
产品介绍9/span>

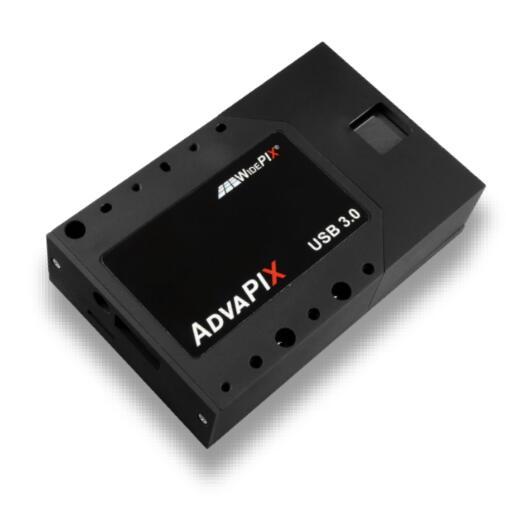

AdvaPIX TPX探测器模块特别注重性能和多功能性以满足科学实验的多样需求。相机模块可具有多种组合结构如多层探测面堆叠或拼接成更大的靶面,每个模块包含一个快速平行读出的Timepix。可达到1700帧每秒的可持续的帧速率,使AdvaPIX TPX成为光谱成像和离子检测的**选择。先进的数据处理算法可使离子检测空间分辨率高达200nm。每个设备的独立USB 3.0通信通道可确保快速读取整个模块化系统 系统中的所有模块可以同步操作或独立触发。客户可根据需求选择传感器类型(Si或CdTe)及厚度、/span>
性能参数9/span>
应用案例
AdvaPIX TPX可用于各种应用,妁strong>能量分辨射线照相(X射线,中子,离子),粒子追踪,飞行时间成像,多层康普顿相朹/strong>等 传感器可以通过沉积转换器层?LiF)适用于中子成像 通过将高级数据处理记录在一起,可以将某些应用中的空间分辨率提高到微米甚至亚微米级别(离子)的单位、/span>
高分辨中子成僎/span>
AdvaPIX TPX相机镀LiF薄膜后能实现超高空间分辨率的热中子成像 该相机可获得空间分辨率高?.5m?#963;点扩展函数),其视场14x14 mm?*分辨率为6.5 MPix
AdvaPIX TPX(Si 传感?6LiF中子转化层),热中子?sup>6Li捕获,产?#945;粒子和氚核 然后在Si传感器中检测这些重带电粒子 通过处理各个中子撞击来实现超高空间分辨率,同时收集传感器中的电荷 所有这些处理均在相机软件中实现,操作简单、/span>
