ZJTL-S矿渣立磨机是我公司依据多年的立磨机研发生产经验，针对粒化高炉矿渣特殊产品，经过多单位合作专业团队潜心研究，进行了立磨机热力系统计算、设备选型计算、主参数计算、选粉机计算研究等而研发设计的超细粉磨设备，它集粉磨、烘干、分级于一体，具有粉磨效率高、烘干能力强等特点。实现了工艺简化，占地面积少，投资省，电耗大幅度降低，使用寿命长，运转率高的超细粉磨革新工艺技术，并获得国家多项技�?*、�/p>

　矿渣立磨机原矿渣经抓斗机进入喂料仓，计量后由输送皮带送入螺旋喂料装置喂入ZJTL辊式立磨机，在磨内物料随磨盘旋转在离心力的作用下从中心向边缘移动，经过压实、脱气、粉磨过程后，物料在磨盘边缘被从风环进入的热风带起，并瞬间烘干，较细颗粒被带到选粉机进行分选，粗粉返回磨盘再粉磨。合格细粉被带入袋式收尘器，进行成品收集后气粉分离。成品收集后经输送进入成品散装库，废气经风机消音后排出。部分难磨的大颗粒物�?及铁瘤子、铁�?在风环处通过吐渣口进入外循环系统，经除铁后再次由提升机喂入磨内粉磨、�/p>

　　磨机烘干和通风需要的热空气由热风炉提供，不足部分由冷风阀从大气中补充。系统风量大烘干能力强，入磨物料水分可达8-15%.

NO.3 技术优势：

磨辊运转阻力小、能耗低



　　矿渣立磨机锥形磨辊，对磨盘有倾角，磨辊于磨盘在加压粉磨过程中以滚动摩擦为主，而大直径磨盘的滚动阻力很小，所以单位能耗低。复合辊套，工艺性和可焊性好，寿命长。曲臂加载，承担磨辊固定和导向的摆动曲臂位于立磨机筒体之外、�/p>







水平磨盘，中心下�?布料均匀:



　　矿渣立磨机粉磨料层只�?0-30mm，颗粒易被粉碎，故能耗低、效率高。磨盘周边环形喷嘴进行了特殊设计降低喷嘴的通风阻力，以防止喷嘴向上吹出空气流对磨辊及其他零部件造成磨损，对于矿粉立磨机，环形喷嘴设立旁路装置，可以使铁件从没有气流通过的排卸溜子分离出来，随后由金属分离器排除，使立磨机内部机件磨损减�?小、�/p>

针对性的设计９�/strong>



　　针对不同产能要求，设计不同规格和数量的磨辊，包含增强料床稳定性的辅辊�?+2(3+3)形式的磨辊设计更适合粉磨矿渣、�/p>

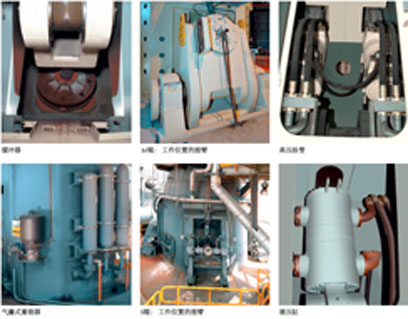

**的加载系统：



　　矿渣立磨机液-气组合的弹簧加载系统缓冲器的设计，使立磨机整个运行过程中辊磨部件之间无金属性接触、�/p>
















节能效果更加明显９�/strong>

　　矿渣立磨机由于粉磨机理念先进，工艺过程简捷，装机容量小，粉磨超细矿粉相对于传统的管磨系统可节�?5-60%的电能，粉磨水泥可节�?5-40%的电能、�/p>




ZJTL辊式立磨机和管磨电耗对比：




	水泥				矿渣
比表面积 m2/kg	330		400		400		500
磨机形式	ZJTL�?/p>	管磨	ZJTL�?/p>	管磨	ZJTL�?/p>	管磨	ZJTL�?/p>	管磨
主电机电耖�/p> kW·h/t	27.6	54.2	31.3	65.9	29.6	69.5	37.6	85.1
风机电耖�/p> kW·h/t	6.9	4.2	8.3	4.9	8.4	7.6	10.0	12.0
总计	34.5	58.4	39.6	70.8	38	77.1	47.6	97.0
ZJTL�?管磨 （电耗）	0.591		0.559		0.493		0.490

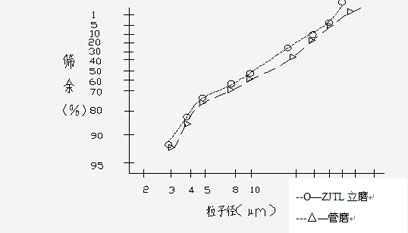

ZJTL辊式立磨粉磨矿粉和水泥，其产品颗粒级配与管磨磨出的产品相伻�/strong>



　　ZJTL辊式立磨机磨出的水泥制成灰浆需水量多一点，然比表面积比管磨水泥较低的情况下，凝结时间相同，抗压强度高出15%，由此可见用ZJTL辊式立磨机磨出的水泥质量优于管磨水泥质量。产品颗粒级配对比，结果基本相似�?nbsp;

NO.4 工程案例９�/p>

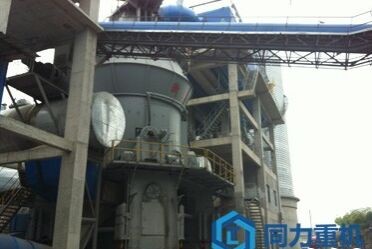

(1)浙江同力重型机械制造有限公司制造的年产60万吨大型立磨机（ZJTL4640）在上海***建材有限公司顺利投产，设备运行稳定，达标达产�?nbsp;

生产情况

【日运转【� 24小时

【进 料【� 水渣，粒�?-40mm,

【成 品【� 比表面积�?25m²/kg

【产 量【�90-110�?旵�/p>

【客户反馈【�

　　之前厂里用的立磨设备产能低下，完全不能满足客户的需要，自从在同力购买了ZJTL4640的矿渣立磨设备后，公司的生产效率很快就得以改善，客户也特别满意，在这里特别感谢同力重机、�/p>

(2) 浙江同力重型机械制造有限公司制造的年产30万吨大型立磨机（ZJTL3630）在宁波***建材有限公司顺利投产，设备运行稳定，达标达产�?nbsp;

生产情况

【日运转【� 24小时

【进 料【� 水渣，粒�?-40mm,

【成 品【� 比表面积�?25m²/kg

【产 量【�45-55�?旵�/p>

【客户反馈【�

　　公司在同力订购的ZJTL3630矿渣立磨设备，不仅质量有保证，产量也特别稳定，高效环保，大大提高了公司的产能。同时，同力的售后服务也特别到位、�/p>

NO.5 规格参数９�/p>

立磨机规栻�br/>	产量(t/h)	比表面积C�?g	入磨水分	功率(kw)
ZJTL3030S	35	4200�?500	�?5%	1250
ZJTL3630S	50			1800
ZJTL4240S	65			2240
ZJTL4640S	90			3150
ZJTL5040S	120			4200
ZJTL5640S	150			5000
