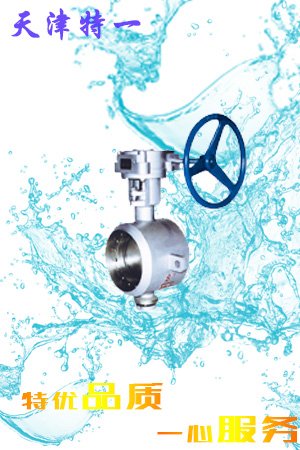

对焊式金属硬密封蝶阀
一、硬密封对焊蝶阀概述及特炸/span>
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下?、结构紧凑、体积小、重量轻、操作灵活、使用方便；2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏； 3、此阀无法兰，对管道和保温包扎带来很大方便和美观；4、具有耐高温、高压、耐腐蚀、耐磨损等特点、br/>传动型式:蜗轮传动、气动传动、电动传动、/span>
硬密封对焊蝶阀 |
硬密封对焊蝶阀尺寸国/span> |
二、硬密封对焊蝶阀采用标准
焊接尺寸：GB1224;ANSI B16.25; DIN2559
结构长度：GB/T12221-1989;API609
压力试验：GB/T13927-1992;API598
三、硬密封对焊蝶阀主要技术参?/strong>
公称通径DN（mm（/span> |
DN?00?200）mm、in4-48 |
公称压力PN（MPa（/span> |
强度试验?.5×PN）密封试验（1.1×PN（/span> |
适用温度 |
碳钢?29℃～425℃，不锈钢：-40℃～600ℂ/span> |
适用介质 |
水、热水、蒸汽、油?/span> |
焊接标准 |
GB12224、ANSI B16.25、DIN2559 |
压力等级 |
ANSI 150LB磅级/PN25 |
驱动形式 |
蜗轮传动、气动、电?/span> |
四、硬密封对焊蝶阀主要零件材料
阀佒/span> |
碳钢、不锈钢、铬钼钢 |
蝶板 |
碳钢、合金钢、铬钼钢 |
阀?/span> |
不锈钢、钴基硬质合釐/span> |
轴套 |
不锈钡/span> |
阀杅/span> |
不锈钢、特殊材斘/span> |
填料 |
柔性石?/span> |
五、D?/6/9?3H-10/16/25/40C、P、R硬密封对焊蝶阀连接尺寸
公称压力 |
PN1.6 |
||||||||
通径 |
外形尺寸（参考值） |
参考重量（kg（/span> |
|||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
|
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
450 |
18 |
330 |
484 |
450 |
932 |
1059 |
535 |
580 |
238 |
500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
