随着社会的发展，国内外各大医院已普遍采用了将医用供气气源统一放置，医用气体通过减压及输送管道直接输送到每个病人的床头。使用时，病人只需将装有湿化瓶的插头往插孔上一插，气体就能源源不断地流出，负压吸引系统是利用负压原理，利用真空泵将输送管道抽成真空而产生负压，并输送到病人床头，使用时，只需将装有吸引瓶的插头往对应的插孔上一插，病人的液体污物就能通过吸引器吸到污物瓶内。这种供气系统和吸引系统的出现，减轻了医护人员因搬运气瓶带来的劳动，减少了污染，使抢救病人更加及时、安全、可靠、连续、�/span>

一：医用负压真空机练�/span>

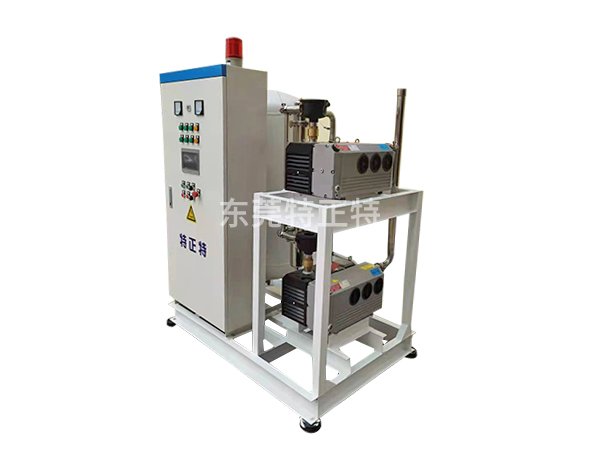

1.1 医用负压真空机组：由真空泵、TZT中央控制系统、进气过滤器、压力传感器、高真空电磁阀、止回阀、隔离阀和管道等部件组成：�/span>

1.2 真空压力调节范围：－0.04～－0.087MPa：�/span>

1.3 其中真空泵、TZT中央控制系统、进气过滤器、压力传感器、高真空电磁阀、止回阀、隔离阀为撬装式一体设计；

1.4 负压真空机组吸气、排气口均为单点连接，机组内部连接管路为不锈钢材质，连接方式为快装快卸式，施工、安装、检修极其方便、�/span>

二：真空泵主朹�/span>

2.1 单台主机抽气量：27�?00m³/h

2.2 单台主机电机功率�?.81�?5 KW

2.3 终端抽气速率：≥30L/min

2.4 系统小时泄漏率：�?%

三：TZT控制系统：由集中监控模块、PLC控制模块、真空压力监测模块和网络模块等部分组成、�/span>

3.1 集中监控模块：配7寸彩色触摸屏，分辨率不低�?00*480，全中文显示；能够显示系统真空压力、系统设定参数、系统接入电压、系统运行电流、真空泵运行状态、系统报警记录等信息：�/span>

3.2 PLC控制模块：三菱PLC、人机界面控制方式，按先起先停原则自动切换交替工作，当一台泵工作不能满足系统需要时自动启动第二：�/span>

3.3 真空压力监测模块：监测系统真空压力，并把数据传送给TET控制系统：�/span>

3.4 网络模块：能实现所有监测数据和报警信息远传至气源远程报警系统和医用气体中央监测报警管理系统：�/span>

3.5 手动/自动切换，本�?远程切换，每台真空泵设有独立电路系统，中央控制器故障时，能切换到每台真空泵的本地控制，本地控制时真空主机也受真空压力控制、高停低开，确保连续供气；

3.6 控制系统提供真空泵运行、故障、停机干接点端子接口信号给远程，带有低压报警220V电压输出：�/span>

四：完全冗余设计，任何零部件损坏不影响系统运行。当**流量的单台真空泵故障时其余真空泵仍应能满足设计流量。医用真空设备内任何部件发生单一故障维修时系统应能连续工作；

五：真空机组安装时，应采取减震措施，确保其震动值符合有关规宙�/span>、�/span>
