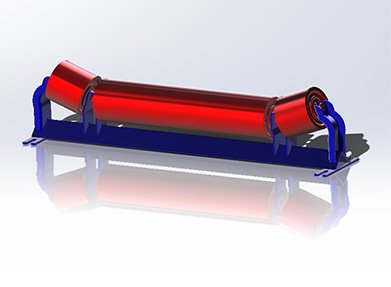

承载托辊练/strong> 承载托辊即为普通的钢管托辊，是用来支承输送带及带上承载物料的部件。主要用于槽型托辊组、过渡托辊组、平行上托辊组等、br/> 标准槽角一般分?°?0°?0°?5°?0°?5°六种。槽型托辊包括标准型和前倾型两种，标准型主要用于正常和可逆运行的输送机上。该系列辊子直径范围φ89-φ219，长度范围根据不同带宽确定
产品参数
| 管径φ152.4mm，轴 6307?308?5° 承载托辊组基本尺寸表 | |||||||||
带宽 |
轴承 |
B |
C |
D |
F |
G |
L |
W |
产品代码 |
mm |
|||||||||
1000 |
6307 |
1046 |
1300 |
200 |
500 |
380 |
230 |
305 |
28-1000-152.4-45-307 |
6308 |
1046 |
1300 |
200 |
500 |
380 |
230 |
305 |
28-1000-152.4-45-308 |
|
1200 |
6307 |
1271 |
1500 |
210 |
558 |
465 |
230 |
305 |
28-1200-152.4-45-307 |
6308 |
1271 |
1500 |
210 |
558 |
465 |
230 |
305 |
28-1200-152.4-45-308 |
|
1400 |
6307 |
1442 |
1750 |
210 |
596 |
530 |
230 |
305 |
28-1400-152.4-45-307 |
6308 |
1442 |
1750 |
210 |
596 |
530 |
230 |
305 |
28-1400-152.4-45-308 |
|
1600 |
6307 |
1627 |
1950 |
220 |
646 |
600 |
230 |
305 |
28-1600-152.4-45-307 |
6308 |
1627 |
1950 |
220 |
646 |
600 |
230 |
305 |
28-1600-152.4-45-308 |
|
1800 |
6307 |
1811 |
2200 |
230 |
696 |
670 |
230 |
305 |
28-1800-152.4-45-307 |
6308 |
1811 |
2200 |
230 |
696 |
670 |
230 |
305 |
28-1800-152.4-45-308 |
|
2000 |
6307 |
2022 |
2400 |
230 |
742 |
750 |
290 |
370 |
28-2000-152.4-45-307 |
6308 |
2022 |
2400 |
230 |
742 |
750 |
290 |
370 |
28-2000-152.4-45-308 |
|
2200 |
6307 |
2154 |
2600 |
240 |
780 |
800 |
290 |
370 |
28-2200-152.4-45-307 |
6308 |
2154 |
2600 |
240 |
780 |
800 |
290 |
370 |
28-2200-152.4-45-308 |
|
2400 |
6308 |
2418 |
2900 |
250 |
848 |
900 |
290 |
370 |
28-2400-152.4-45-308 |
螺栓推荐安装尺寸 (L+25mm). |
|||||||||
