Tube Chain Conveying Systems

管链式输送机是输送粉状、小颗粒状及小块状等散状物料的连续输送设备，在密闭管道内，以链片为传动构件带动物料沿管道运动。当水平输送时，物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时，物料就随链片向前运动，形成稳定的料流；当垂直输送时，管内物料颗粒受链片向上推力，因为下部给料阻止上部物料下滑，产生了横向侧压力，所以增强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时，物料就随链片向上输送，形成连续料流、�/span>

管链输送系统的优势

1、结构紧凑，占用空间小，可以三维改变输送方向、�/span>

2、全封闭式输送，无粉尘溢漏，出口不必设置除尘器。在输送物料时可充装气体、�/span>

3、物料沿着管子平滑输送，物料破损少，缓慢的弯道输送使很少的物料颗粒产生碎屑、�/span>

4、能�?�?-运行成本*经济，整套系统只有一个电机来带动、�/span>

5、不会产生系统堵�?-适合输送多种形态的物料、�/span>

该设备：环保，低能耗，原料粉尘不飞扬，作业环境清洁。安全性高，管路不杂乱，不受任何地形、角度与高度影响，原料不会塞车。输送能力大，输送距离：单台设备水平**输送距�?0米，垂直**提升高度40米，功率0.2-15千瓦、�/span>

零部件的材料选用

1.驱动轮、被动轮箱体，管道，法兰等全部选用304。该材料是化纤设备常用材料，完全可以满足使用要求、�/span>

2.驱动轴、被动轴选用、�/span>

3.链轮选用304、�/span>

4.链条选用304、�/span>

5.料板（俗称刮板）采用改性聚合物，耐磨性极好，对原料无污染。同时也可降低用户的生产成本、�/span>

6.链式输送机成套控制变频器、过流保护、日料仓料位连锁、故障报警等控制方式、�/span>

型号Model	输送能劚�/strong>Capacity＇�/strong>m3/H（�/strong>	驱动功率Drive＇�/strong>kw（�/strong>	转速（r/min（�/strong>
GLS100	0.45-8	0.4-4	6-30
GLS-125	2-11	1-5.5	6-30
GLS-150	3-20	2-7.5	8-30
GLS-200	5-40	3-11	6-20
GLS-300	8-60	5-15	6-20

管链输送系绞�/strong>

应用领域９�/strong>

精细化工：颜料、染料、涂料、炭黑、钛白粉、氧化铁、陶瓷粉、重钙、轻钙、膨润土、分子筛、高岭土、硅胶粉、活性炭等、�/span>

农药矿石：尿素、氯化铵、碳酸氢铵、苏打粉、固体农药、钨粉、农药助剂、铜精矿粉、煤粉、磷矿粉、氧化铝粉等、�/span>

建筑材料：水泥、陶土、黄沙、石英沙、粘土粉、硅石、石灰石粉、白云石粉、木屑粉、玻璃纤维、二氧化硅、滑石粉等、�/span>

食品工业：面粉、淀粉、谷物、奶粉、食品添加剂筈�/span>

更加适合管链输送的物料９�/strong>

粉料，微细粉料，不规则颗粒料，短纤维，粉与颗粒混合料，粘性物料，高硬度纤维，玻璃丝，脆性物料，热敏性物料，磨蚀性物斘�/span>

与传统输送方式的区别

3-40�?秒的高速输送，高磨损，易产生火花，产品破碎残次，约20倍的耗能，混合后的物料容易分离、�/span>

0.1-0.4�?秒的极低速度输送，极低磨损，不会产生火花，保护产品形状，极低的输送耗能、�/span>

多种布置方式

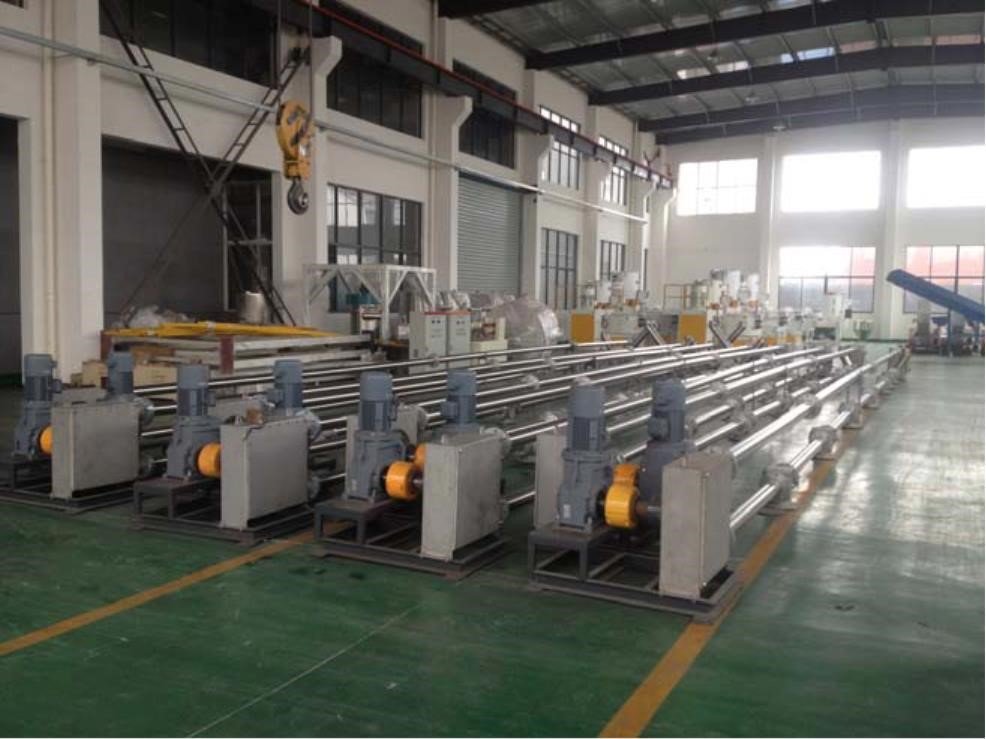

应用实例
