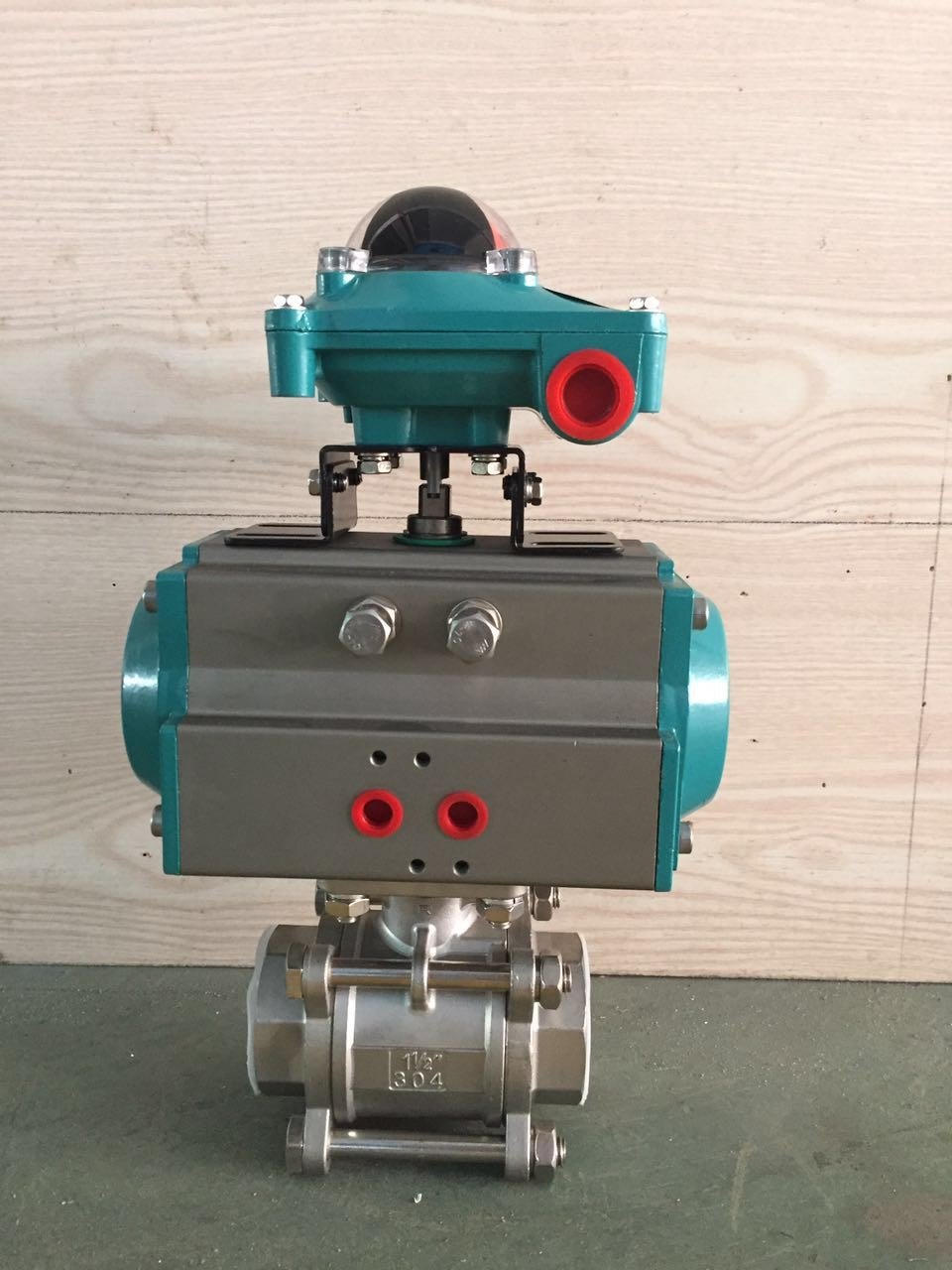

气动丝扣球阀
产品简今/div>

一、气?/span>片式球阀产品概述

苏正公司生产皃/span>气动片式球阀及气动焊接球阀分为整体式、两片式及三片式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松、/span>气动片式球阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作、/span>气动片式球阀及气动焊接球阀适用于PN1.0?.0MPa,工作温度-29?80℃(密封圈为增强聚四氟乙烯)?29?00℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质、/span>

二?/span>气动片式球阀主要设计标准

设计与制速/span>

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74?0、GB9112?131、HGJ44?6、SH3406、ANSI B16.5、JIS B2212?214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927

三、气?/span>片式球阀主要技术参数及性能

公称通径DN(mm)

10?00

执行器型叶/span>

GT、AT、AW系列单双作用气动执行?/span>

公称压力(MPa)

PN1.6?.5?.0?.4 MPa

供气压力

0.4?.7MPa

阀体形弎/span>

三片式精铸阀体、二片是精铸阀佒/span>

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

连接形式

螺纹式、焊接式

环境温度

-30?70ℂ/span>

阀芯形弎/span>

"O"型球形阀?/span>

作用形式

单作用执行机构、双作用执行机构

密封填料

PTFE、柔性石?/span>

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

流量特?/span>

近似快开垊/span>

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式、br/> 1、齿轮式双活塞,输出力矩大,体积小、br/> 2、气缸选用铝金材料,重量轻、外形美观、br/> 3、可在顶部、底部安装手动操作机构、br/> 4、齿条式连接可调节开启角度、额定流量、br/> 5、执行器可选带电讯号反馈指示及附件以实现自动化操作、br/> 6、IS05211标准连接为产品的安装更换提供了方便、br/> 7、两端调的节螺钉可使标准产品?°?0°有?°的可调范围。确保与内螺纹气动球阀的同步精度、/span>

动作范围

0?0°

泄露量Q

按GB/T4213-92,小于额定KV0.01% (软密封:零泄?

基本误差

带定位器:小于全行程的?%

死区

带定位器:小于全行程?%

可调范围

250?

配置执行机构

GT、AT、AW系列单双作用气动执行?/span>

控制方式

开关两位控制?-20mA模拟量控刵/span>

四、气?/span>片式球阀主要零件材料

零件名称

材料名称

阀佒/span>

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杅/span>

2Cr13

304

316

316L

密封圇/span>

增强聚四氟乙?PPL)、对位聚苯、不锈钢密封圇/span>

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介?/span>

醋酸等腐蚀介质

尿素等腐蚀性介?/span>

五、气?/span>片式球阀主要性能规范

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.75

6.0

9.60

密封试验

1.1

1.76

2.75

4.4

7.04

低压气密试验

0.5?.7

适用介质

水、油、蒸气、硝酸类(温度?00?、醋酸类(温度?00?
