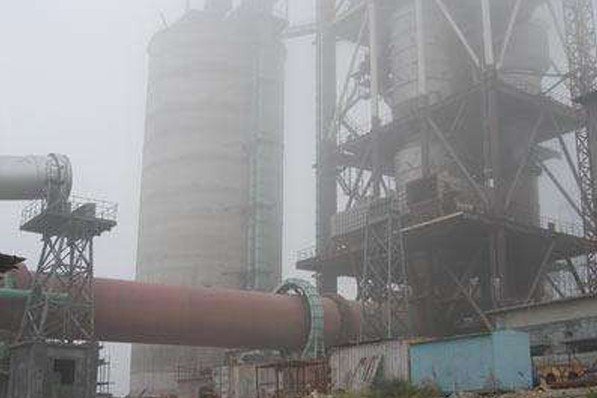

水泥回转窑主要用于煅烧水泥熟料，升辉装备集团设计开发的水泥回转窑包括：干法水泥回转窑、半干法水泥回转窑与湿法水泥回转窐�升辉装备集团采用国内先进技术开发出大型新型干法水泥回转窑系列产品，拥有国内一流的水泥回转窑开发研究与设计队伍�?*的水泥回转窑试验与检测手段和精良的大型水泥回转窑制造装备和制造技术，已形成完善的水泥回转窑设计、制造、安装与调试服务为一体的技术与生产体系、�/p>

结构原理

回转窑是水泥生产的主机设备。主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等部件组成。生料粉从窑尾筒体高端喂入窑筒体内。由于窑筒体的倾斜和缓慢地回转，使物料产生一个既沿着圆周方向翻滚，又沿着轴向从高端向低端移动的复合运动，生料在窑内通过分解，烧成等工艺过程，烧成水泥熟料后从窑筒体的低端卸出，进入冷却机。燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料热交换过程中形成的热空气，由窑进料端进入窑尾系�?预热器及收尘�?�?后由烟囱排入大气、�/p>

技术优劾�/strong>

一�?nbsp;优质钢材，耐温抗裂

水泥熟料回转窑的筒体是回转窑的躯干，回转窑的筒体由钢板卷制而成，窑体采用优质碳素钢或合金钢板卷制并自动焊接;滚圈采用ZG35CrMo�?2CrMo钢。筒体内镶砌耐火衬，且与水平成规定的斜度，由3个轮带支承装置上，在入料端轮带附件的跨内筒体上用切向弹簧固定一个大齿圈，其中有一小齿轮与其齿合。正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑、�/p>

二�?nbsp;大齿轮结构坚固、运转平稲�/p>

大齿圈通过切向弹簧板与窑筒体联结，这种使大齿圈悬挂在窑筒体上的联结结构能使大齿圈和窑筒体之间留有足够的散热空间，并能减少窑筒体弯曲变形等对啮合精度的影响，还能起到减震缓冲的作用，有利于延长窑衬的寿命、�/p>

三�?nbsp;窑速大，产能高

在回转窑余热系统先进的技术条件下，窑速加大，单位体积产量提高、�/p>

四、密封效果好，预热充分利�?/p>

密封装置结构采用迷宫式和接触式两大类，其接触式分鳞片式、石墨块式、气缸滑环式等多种形式。系统密封效果好，实现了余热充分利用，环保除尘简捷有效，真正实现了熟料质量高，烧成热耗低、�/p>

水泥回转窑规格参�?/strong>

规格	生产能力	窑体转逞�/p>	主电动机		主减速器	重量
m	t/d	r/min	型号	功率	型号	t
				kw
Φ3.2×50	1000	0.36�?.57	ZSN4-280-091B	160	NZS995-40	259
Φ3.3×50	1200	0.36�?.57	ZSN4-280-091B	160	NZS995-40	266
Φ3.5×52	1500	0.35�?.51	ZSN4-315-082	190	NZS995-25	318
Φ3.5×54	1500	0.41�?.06	ZSN4-315-072	250	ZSY560-40	327
Φ4.0×60	2500	0.41�?.07	ZSN4-355-092	315	YNS1110-22.4V	446
Φ4.2×60	3000	0.4�?.98	ZSN4-355-12	375	JH560-SW-28	491
Φ4.3×60	3200	0.4�?.0	ZSN4-355-12	400	YNS1400-31.5	536
Φ4.3×62	3200	0.4�?.0	ZSN4-355-12	420	YNS1400-31.5VIBL	547.5
Φ4.3×64	3500	0.4�?.0	ZSN4-355-12	420	YNS1400-31.5VIL	552
Φ4.3×66	3500	0.4�?.0	ZSN4-355-12	450	YNS1400-31.5VIBL	560
Φ4.8×74	5000	0.35�?.0	ZSN4-400-092	630	JH710c-SW305-40	859
Φ5.0×74	6000	0.35�?.0	ZSN4-450-092	710	JH800c-SW306-28	877
Φ5.6×87	8000	0.35�?.0	ZSN4-450-12	800	JH900c-SW305-25	1201
Φ6.0×95	10000	0.35�?.0	ZSN4-500-092	950×2	JH900c-SW305-28	1580
Φ6.2×96	12000	0.35�?.0	ZSN4-560-092	1100×2	JH900c-SW305-28	1730
