一、适用范围

本设备适用于中草药及多种植物的有效成分提取、浓缩，可实现溶剂回收及芳香油收集。特别适合医院、药厂、科研单位研制新产品及小批量生产、�/span>

二、设备组戏�/span>

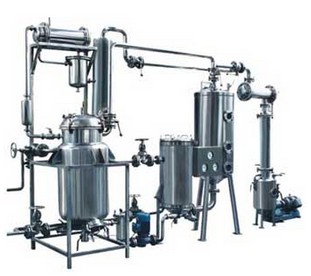

本设备有提取罐、浓缩器、冷凝器、冷却器、油水分离器、过滤器、真空泵、药液泵、控制柜等部件组成。设备分为蒸汽加热和电加热，设备购买后只需接上水、电或蒸汽后即可使用�

三、主要特炸�/span>

1．本设备具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式�

2．集多功能提取、真空浓缩与溶剂回收为一体，简化了操作程序。同时由于整个提取浓缩与回收是在封闭状态下进行，因而避免了“跑”、“冒”、“漏”等现象，大大改善了工作环境，降低了能耗�

3．电加热结构设计先进、高效、安全、加热和降温快捷、加热均匀、�/span>

4．可以实现回流提取工艺，减少提取浓缩时间，节省溶媒�

5．本机组与物料接触部分全部采用优质不锈钢制造，符合GMP要求�

四、技术参�?/span>

参数/型号	TD-20	TD-50	TD-100	TD-200	TD-300	TD-500
提取罐容积（L（�/span>	20	50	100	200	300	500
浓缩罐容积（L（�/span>	20	50	100	200	300	500
夹套工作压力（Mpa（�/span>	�?.20
罐内工作压力（Mpa（�/span>	常压或负�
提取温度＇�/span>ℂ�/span>（�/span>	40-100
加热介质	蒸汽、导热油、水
真空泵规栻�/span>	SK-0.4	SK-0.8	SK-0.8	SK-1.5	SK-1.5	SK-1.5
电加热功率（kw（�/span>	6+6	12+12	15+15	18+18	24+36	36+48
温度显示范围	0-200ℂ�/span>
外型尺寸（m（�/span>	2*0.75*1.7	2.5*0.75*2.4	2.8*0.8*2.5	3*0.9*3	4.3*1.4*3.5	4.3*1.8*4
注：除表系列规格外，亦可根据客户要求另行设计、�/span>
