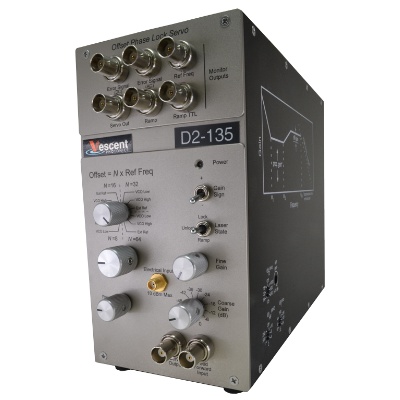

D2-135偏移锁相伺服�?/h3>

特点９�/strong>

• ��偏移相位可锁定到10GHz

• ��为快速跳频提供前向馈�?/p>

• ��偏移频率稳定性取决于外部参考信叶�/p>

• ��用户可调节伺服循环参�?/p>

• ��内置斜坡发生�?/p>

• ��光或电的拍音输入选项可逈�/p>

D2-135规格

D2-135偏移锁相伺服（OPLS）设计用于精确控制与迅速调节两激光器间的频率失谐。D2-135提供主从激光器之间极为紧密的峰值锁定。D2-250外差模块可以方便地实现两激光束的重叠与光纤耦合，为拍音提供一种简单的光学输入，并与D2-160拍音探测器的FC光纤接口匹配，从而得到电学拍音。通过SMA接口可将D2-160或者其他高速探测器得到的电学拍音输入给D2-135。D2-135 OPLS为优化大多数激光器提供了完整的伺服回路定制、�/p>

D2-135设计用来并入非机架式安装架。照此，它可以由D2-005或者邻近的D2电子模块供电。如果作为独立产品使用，可以通过外部电源（Vescent，D2-005）实现供电，或者借助电路板，用户可以自行提供外部电源实现供电、�/p>

General Parameters
	Min	Max
Achievable Offsets	250 MHz	>9.5 GHz
Beat Note Divisors	8� 16� 32� 64
External Reference Frequency Range	30 to 240 MHz	Compared with divided down beat note
Loop Filter Transfer Function	PID	Adjustable poles & gain
Gain Range	0 to -76 dB
Loop Filter Bandwidth	10 MHz
Output Voltage	-10 V	+10 V
Feed Forward Range	��5 V
D2-135-SMA electrical beat note input
Electrical Input Connector	SMA
Electrical Beat Note Input Range	-10 dBm	+10 dBm
Electrical Beat Note Input Impedance	50 ��
Achievable Offset in MHz
Internal VCO Reference (High Mode)
	Offset Min	Offset Max
N=8	770	1700
N=16	1540	3400
N=32	3080	6800
N=64	6160	10000
Internal VCO Reference (Low Mode)
	Offset Min	Offset Max
N=8	385	850
N=16	770	1700
N=32	1540	3400
N=64	3080	6800
External Reference: 30 � 240 MHz
	Offset Min	Offset Max
N=8	240	1920
N=16	480	3840
N=32	960	7680
N=64	1920	10000

Precisely control slave laser frequency offset
