型号	CONEX-SAG-LS16P	CONEX-SAG-LS32P	CONEX-SAG-LS48P
位移轳�/td>	X	X	X
行程范围	16 mm	32 mm	48 mm
双向重复精度，典型倻�/td>	25 nm	25 nm	25 nm
轴向负载	1.6 N	1.6 N	1.6 N
中心负载	20 N	30 N	30 N
zui大速度	10 mm/s	10 mm/s	10 mm/s
zui小位移增野�span>1	25 nm	25 nm	25 nm
电缆长度	1.5 m	1.5 m	1.5 m

Notes:

1. This value is 100 nm for the Open-loop version.

特征９�/strong>

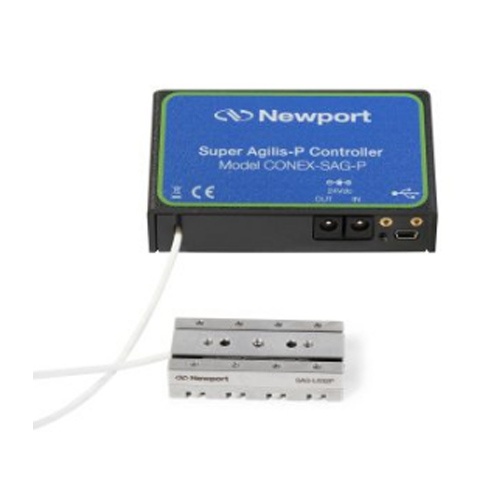

CONEX-SAG运动控制

CONEX-SAG是一种非常紧凑和廉价的单轴运动控制器。控制器配有CONEX图形用户界面

，使用简单直观，通过USB方便访问，也为控制器供电。它提供了一种闭环算法，该算泔�/span>

是典型直流伺服回路控制的简化版本，并结合线性编码器，提供了25nm的系统双向重复性、�/span>

对于位置稳定性，用户可以调整死区参数，当舞台在设定的位置公差范围内时停止抖动。为

了更经济的选择，开环CONEX-SAG-LS级也可以不用编码器、�/span>

用户友好界面

紧凑型控制器和舞�?/span>

就尺寸而言，CONEX-SAG控制器相当于一副卡片，只有93 x 53 x 23毫米。六个控制器

可以安装在CONEX-BP基板上。级也被设计成很容易堆叠为XY级，不需要适配器板，导至�/span>

只有24毫米的高度。控制器和舞台都很紧凑，非常适合空间受限或访问受限的应用
