概述

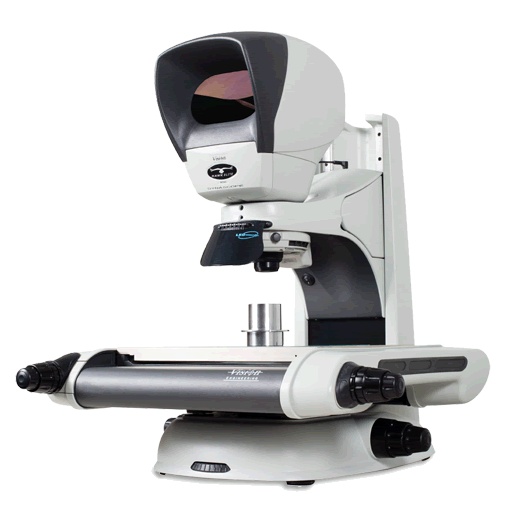

Hawk Elite非接触式光学测量系统，专业高精尖产品制造公司而设计、�/p>

Hawk Elite能够极其精确地实现所有材质复杂零件的重复性测量，在难以观察的样本上表现尤为突出，例如黑色或透明塑料、�/p>

Hawk Elite具备多功能建模功能，从简单的手动测量到带先进数据导入、导出和分析，它都能轻松搞定。Hawk Elite提供强大而灵活的解决方案，可以满�?严格的测量要求、�/p>

产品优势

• 高精度和可重复性测量，三维非接触式测量

• 显微级分辨率光学图像帮助实现高精度测量、�/p>

• 已获**的光学观察头体可清晰界定测量对象边缘，提�?*的分辨率和对比度、�/p>

• 高精度选配测量�?/p>

• 内置PC软件功能强劲直观，数据处理器易于操作

• 各种系统配置和选配件，包括全自动CNC控制

Dynascope? **技�?/h3>

Dynascope?技术省去了对传统显微镜目镜的需要，可为用户提供高质量的目标物体图像� Hawk Elite是真正的光学显微镜� 通过符合人机工学要求的无目镜观察头体，可观察到未经处理的高分辨率真色光学图像、�/p>

光线通过已获**的Dynascope?光学器件，以双（单）光程从单一的观察镜头射出� 这些岀射光线直径较大，这意味着用户无需为了查看目标而将其眼睛精确对准观察镜头�

英国工业显微镜有限公司Hawk系列产品

Hawk非接触式测量系统包含一系列视觉系统产品，可针对具体的测量应用单独定制、�/p>

所有Hawk系统都配有英国工业显微镜有限公司�?*Dynascope?观察头，能够提供极其清晰的图像，使得测量得以精确、轻松地完成、�/p>

详细信息

Hawk Elite能够提供真正的光学图像，实现****的精度和可重复性、�/p>

利用高对比度、高分辨率光学图像，增强表面清晰度，轻松快速完成测量，实现对复杂部件的精确测量、�/p>

Hawk系列与众不同之处

英国工业显微镜有限拥有许多光学和人机工学性能优化技术的世界**、�/p>

Hawk�?*技术Dynascope?可帮助实现对复杂的低对比度物体进行精密观察，达到提高测量精度和生产率的同时，还可以降低成本、�/p>

黑色背景上测量黑色物体？ 白色背景上测量白色物体？ 透明物体� 可以极其详细地查看所有难以观察的特征，并轻松实现精确测量，这并非轮廓投影仪或者其它视频测量系统所能完成的、�/p>

**的光学器仵�/h3>

如果要非接触式测量精密部件，显微镜需要具备高分辨率、高对比度以及高精测量台、�/p>

Hawk Elite采用英国工业显微镜有限公司旗�?*Dynascope? 技术，增强表面清晰度，实现快速、简单的测量� 达到**的光学清晰度，还允许同时实施详细的目视检测、�/p>

与其它光学信息数字化系统不同，Hawk Elite采用纯光学成像技术，配合人类所�?*的图像识别系统“人脑”进行测量工作� 因此，您可以完全相信所得到的测量结果，甚至是对那些难以观察部件的测量、�/p>

完成NLEC测量台校凅�/h3>

Hawk Elite配备高规格、高性能的测量台，其测量范围高达400mm x 300mm�?6" x 12"）、�/p>

每个测量台都在出厂前进行了非线性误差矫正（NLEC）校准，以确�?*的精确度，校准可溯及NPL/NAMAS/NIST国际标准以符合ISO9000质量认证、�/p>

结合0.5��m分辨率的测量编码器，系统可重复性可精确�?��m*，确保结果完全可靠、�/p>

*使用200mm x 150mm测量台时（受控条件下200倍系统放大倍率）、�/p>

测量台选项
150mm x150mm	200mm x150mm	300mm x 225mm	400mm x 300mm
	200mm x 150mm CNC

模块化结构，方便以后升级

Hawk Elite将成为Hawk Duo�?/p>

两种测量系统二合一� Hawk Duo是光学和视频测量技术的二合一系统。无论您要测量哪种部件，它都�?理想的选择、�/p>

无论是需要进行常规测量抑或是具有挑战性的测量，Hawk Duo都能够灵活完成所有部件的测量，不只是简单的部件、�/p>

光学测量非常适合以下应用情况９�/h3>

• 关键零件，比如医疗器械、军用部件、航空航天工业或卫星部件、�/p>

• 小批量而又价值较高的部件，包括一般精密设计零件、汽车和摩托车部件、原型零件等、�/p>

• 低对比度的部件，如彩色塑料、�/p>

• 难以观察的特征，如半径边缘、�/p>

• 需要快速进行一次性测量的情况、�/p>

• 需要同时进行目视检测的情况、�/p>

• 以及需要较高可靠性的更多其它应用、�/p>

系统选项

Hawk Elite非接触式测量系统的模块性，可实现针对各种不同的测量应用而单独定制视觉系统、�/p>

软件

Hawk Elite可选装以下测量软件、�/p>

ND 1200微处理器（以前的 QC-200（�/h3>

Hawk Elite系统配有稳健、直观的ND 1200微处理器，所以轮班工人可以像高级用户那样轻松学会使用，能够轻松实现常规测量的数据处理和报告、�/p>

• ND1200非常适用于普通部件特征的测量，比如圆周、角、直线、圆弧和距离等、�/p>

• 按照易于操作的理念而设计，是适用于轮班工人的理想选择，也可轻松实现常规测量的简单数据处理和报告、�/p>

M3测量软件

Hawk系统可以配合‘新一代’测量软件使用，使得Hawk特别直观而且便于操作和学习使用、�/p>

• 简易而又强劲的特征测野�/p>

• 软件菜单选项简单，操作人员可专注于检浊�/p>

• 类似CAD的零件视图标记，方便检测测得数据、�/p>

• 直接比较选项，可轻松将覆盖图纸导入CAD，以便检查这些复杂的几何形状零件，从而轻松判定合�?不合格、�/p>

先进的IK 5300测量软件（以前的QC-5000（�/h3>

IK 5300测量软件是Hawk系列非接触式测量系统内置的优秀控制界面，提供命令式解决方案，授权操作人员完成每一步测量程序、�/p>

• 该软件具有多种先进功能，比如自定义公式、条件编程、统计过程控制（SPC）或者RUNS数据库（用于长期追踪零部件性能）、�/p>

• 可完成具有高级数据导入、导出和分析特性的多功能建樠�/p>

技�?/strong>

光学器件

**双光瞳单目镜 Dynascope?无限远修正光学系统，十字光标网格已经预先居中与双眼对齐、�/p>

放大倍率选项（系统总计（�/h3>

可以选择微距物镜和微型物� 单一的微距物镜包括调节景深用的可调光圈，可以提高边缘清晰度� 微型物镜安装在四工位转台阵列内、�/p>

微距物镜

物镜	总放大倍率	工作距离	视场（mm ?（�/th>	景深
1x	10x	84mm	14.2mm	270��m
2x	20x	81mm	7.1mm	67��m
5x	50x	61mm	2.8mm	10��m
10x	100x	32mm	1.4mm	6��m

微型物镜（标准工作距离）

物镜	总放大倍率	工作距离	视场（mm ?（�/th>	景深
5x	50x	20mm	4.4mm	12.22��m
10x	100x	10.1mm	2.2mm	3.06��m
20x	200x	3.1mm	1.1mm	1.3��m
50x	500x	0.66mm	0.44mm	0.43��m

微型物镜（长工作距离（�/span>

物镜	总放大倍率	工作距离	视场（mm ?（�/th>	景深
10x	100x	21mm	2.2mm	4.4��m
20x	200x	12mm	1.1mm	1.72��m
50x	500x	10.6mm	0.44mm	1.10��m
100x	1000x	3.4mm	0.22mm	0.43��m

微型物镜（超长工作距离）

物镜	总放大倍率	工作距离	视场（mm ?（�/th>	景深
20x	200x	21mm	1.1mm	2.24��m
50x	500x	15mm	0.44mm	1.36��m

软件

• ND 1200加固微处理器

• M3测量软件

• IK5300测量软件

配件

• 底部滤色片（强化异形或者车削零件的清晰度）

系统详细信息

测量�?/th>
测量范围（X、Y（�/td>	150mm x150mm
测量范围（Z（�/td>	202mm�?*244mm�?
测量精度	U954D = 4+(5.5L/1000)��m
测量台可重复�?/p> (X) (Y) (Z)	0.004mm 0.004mm 0.004mm**
编码器分辨率 (X) (Y) (Z)	0.0005mm 0.001mm 0.0005mm
自动匕�/td>
测量台移�?/td>	手动
照明选项
表面照明	亮白色可控可编程象限LED环形灯、�/td>
反射照明装置	可控可编程LED反射照明装置 镜后测光（TTL� 微型物镜需要反射照明、�/td>
底部照明	可控可编程LED底部照明 含光圈调节功能，能够提供清晰界定的边缘、�/td>
尺寸
� x� x 髗�/td>	540mm x 700mm x 780mm

测量�?/th>
测量范围（X、Y（�/td>	200mm x150mm	200mm x 150mm CNC
测量范围（Z（�/td>	202mm�?*244mm�?	202mm�?*244mm�?
测量精度	U952D = 2+(4.5L/1000)��m	U952D = 2+(4.5L/1000)��m
测量台可重复�?/p> (X) (Y) (Z)	0.002mm 0.002mm 0.004mm**	0.002mm 0.002mm 0.004mm**
编码器分辨率 (X) (Y) (Z)	0.0005mm 0.0005mm 0.0005mm	0.0005mm 0.0005mm 0.0005mm
自动匕�/td>
测量台移�?/td>	手动	机动匕�/td>
照明选项
表面照明	亮白色可控可编程象限LED环形灯、�/td>
反射照明	可控可编程LED反射照明 镜后测光（TTL（�/p> 微型物镜需要反射照明、�/td>
底部照明	可控可编程LED底部照明 含光圈调节功能，能够清晰界定边缘、�/td>
尺寸
� x� x 髗�/td>	750mm x 700mm x 780mm

测量�?/th>
测量范围（X、Y（�/td>	300mm x 225mm
测量范围（Z（�/td>	**89mm*
测量精度	U9515D = 2+(6.5L/1000)��m
测量台可重复�?/p> (X) (Y) (Z)	0.010mm 0.010mm 0.010mm**
编码器分辨率 (X) (Y) (Z)	0.001mm 0.001mm 0.001mm
自动匕�/td>
测量台移�?/td>	手动
照明选项
表面照明	亮白色LED环形�?/td>
反射照明	反射照明 镜后测光（TTL� 微型物镜需要反射照明、�/td>
底部照明	底部照明 含光圈调节功能，能够清晰界定边缘、�/td>
尺寸
� x� x 髗�/td>	1100mm x 980mm x 700mm

测量�?/th>
测量范围（X、Y（�/td>	400mm x 300mm
测量范围（Z（�/td>	**89mm*
测量精度	U952D = 15+(8.5L/1000)��m
测量台可重复�?/p> (X) (Y) (Z)	0.010mm 0.010mm 0.010mm**
编码器分辨率 (X) (Y) (Z)	0.001mm 0.001mm 0.001mm
自动匕�/td>
测量台移�?/td>	手动
照明选项
表面照明	亮白色LED环形�?/td>
反射照明	反射照明 镜后测光（TTL� 微型物镜需要反射照明、�/td>
底部照明	底部照明 含光圈调节功能，能够清晰界定边缘、�/td>
尺寸
� x� x 髗�/td>	1200mm x 1020mm x 700mm

* 取决于配置、�/p>

**以使�?0倍微距镜头（100倍系统放大倍率）为基础、�/p>

其中L=测得的长度，单位mm�?00倍系统放大倍率，根据受控条件）、�/p>
