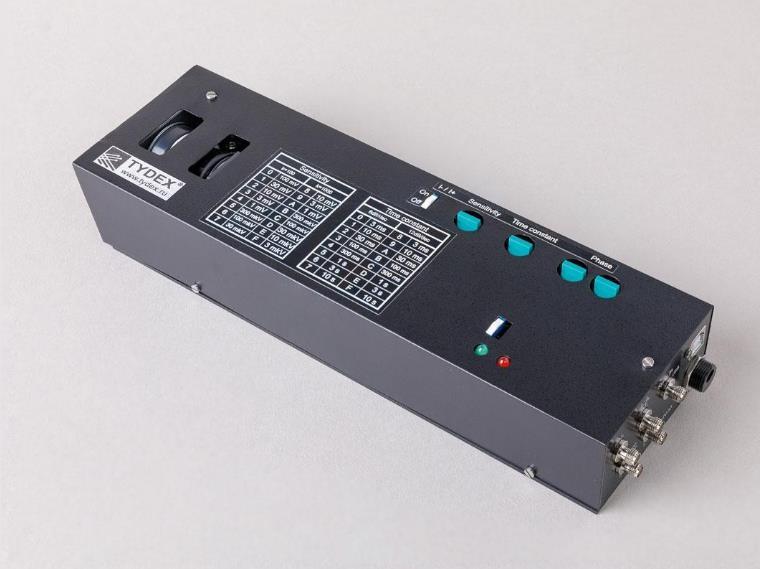

自由空间电光取样太赫兹探测系统THz EOD
公司品牌
品牌传达企业理念
产品简今/div>

产品简今/strong>

TYDEX皃/span>电光探测器(electro-optic detector9/span>EOD)被专门设计用来探测脉冲THz辐射。探测器内置一个锁相放大器,具有积分采集数据的能力。此探测器主要功能有:信号调节;自动微调光电探测器使其平衡;通过配套的软件控制,可以输出THz信号。这个探测器的主要应用领域是时域光谱探测。内置集成的光学元件可以完成电光取样测量过程,内置锁相放大器可以提供一个高信噪比的信号输出,并且使这个探测器更加紧凑方便操作。当信号能量大小有波动时,信号调节功能使探测器一直保持高信噪比状态,可以随时准确的描绘出THz时域波形。控制软件适用的操作系统有winXP+/span>Vista+/span>win7。软件操作简便,并且可以控制TDS系统的延迟线、/span>

技术参数:

EOD型号

EOD-NIR

EOD-MIR

电光晶体-光电二极箠/span>

ZnTe-Si

CdTe-InGaAs

探测先span>波长+/span> nm

600-1100

1100-1700

THz频谱半高宽,nm

11-20

THz光谱范围+/span> THz

0.1-4

探测光脉冲宽度,fs

<120

可承载的辐射功率+/span>mW

1-20

*小探测功率,nW

1

锁相放大器调制频率,Hz

15-250000

锁相放大器增盉/span>

100-30000

锁相放大器时间常数,s

0.003-10

操作温度,℃

5-45

空气湿度+/span>%

5-85

电压+/span>V

110/220

总功率,W

18

EOD尺寸'/span>LWH),mm

2688242.5

重量+/span>Kg

0.8

当探测光脉冲和THz脉冲共线地入射到电光晶体上,入射的THz脉冲通过Pockels效应引起晶体的双折射,在晶体中产生的双折射使探测脉冲的偏?/span>方间发生偏转,光电探测器探测到的强度差与THz脉冲的场强成比例,从而探浊/span>到THz波形。由于THz的脉冲宽?几个皮秒)远大于探测激光脉冲的脉宽(几十飝/span>?,则THz电场可被近似的看作一直流偏置电场,因此,通过改变THz脉冲与光探测脉冲间的时间延迟,就可得到THz脉冲的整个时间波形、/span>
