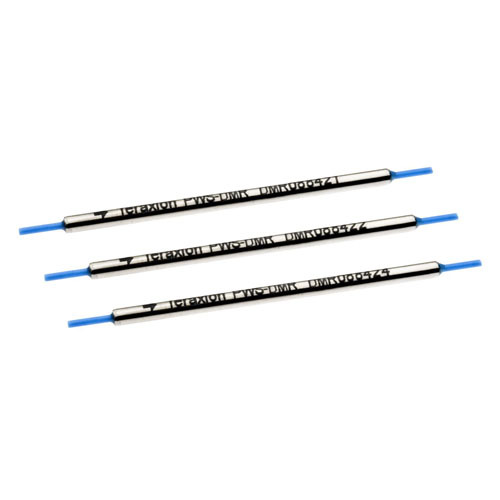

TERAXION啁啾光纤布拉格光栅色散管理反射器CFBG-PWS-DMR是一种全光纤、基于FBG的色散管理器件，可以在宽波长范围内提供反常色散或正常色散、/p>
CFBG啁啾光纤布拉格光栅可用作锁模快速振荡器的输出耦合器（OC），PWS-DMR可调整激光腔内的整体色散，从而控制激光器的工作和输出脉冲宽度。可根据客户要求制造不同规格啁啾光纤布拉格光栅、/p>
产品特性：
- 宽波长范図 800 to 2400 nm
- 极低色散系数: 0.01 - 2000 ps2
- 封装选项：重涂，重涂+金属松管
栆/strong>准产品有如下两种规格９/strong>
DMR-1030-20-12(+D0.2+0)-P1：PWS-DMR at 1030 nm 20 nm bandwidth 12 % reflectivity
DMR-1030-10-25(+D0.42+0)-P1：PWS-DMR at 1030 nm 10 nm bandwidth 25 % reflectivity
DMR-1030-20-12(+D0.2+0)-P1＋/strong>DMR-1030-10-25(+D0.42+0)-P1光学参数
Parameters |
Specifications |
Units |
|
Center Wavelength (0) @ Room T(1)(Slow Axis) |
1030 3 |
nm |
|
Reflection Bandwidth @ -3 dB FWHM(2) |
20 1 |
10 1 |
nm |
Peak Reflectivity |
? 12.0 |
? 25.0 |
% |
D2(3) |
+ 0.20 |
+ 0.42 |
ps/nm |
D3(3) |
0 |
0 |
ps/nm2 |
Spectral Shape |
Gaussian |
||
Wavelength Referenced to |
Air |
||
Connectors Type |
None |
||
Fiber Type |
PM 980 |
||
Package Type |
UV Cured Acrylate |
||
Pigtails Length (On Each Side) |
1 |
m |
|
Parameters |
Specifications |
Units |
波长范围 |
800-2400 |
nm |
带宽 |
0.015 to 100 |
nm |
色散范围 |
0.01 to 2000 |
ps/nm |
高阶色散管理 |
2 and 3 |
% |
反射玆/span> |
**臲/span>99% |
- |
尾纤类型 |
SM＋/span>PM＋/span>LMA |
m |
封装 |
松套管和UV固化丙烯酸脂＇/span>UV-cured acrylate（/span> |
- |
