德国Cycle GmbH成立的宗旨是为科学和工业应用构建创新的超快技术。Cycle Laser提供前沿的时间同步设备，使射频和光学设备彼此同步，具有亚飞秒分辨率。这些技术的主要发展起源于十多年前的麻省理工学院，并在Deutsches Elektronen-Synchrotron德国电子同步加速器研究所（DESY）得到了改进。几千公里内的亚飞秒同步已经得到证实[1]并且目前正在商业化。Cycle GmbH是由Franz X. Kaertner教授和其他科学家创立的DESY衍生公司，拥有从他在麻省理工学院的研究中商业化关键同步技术的**许可
描述９/strong>

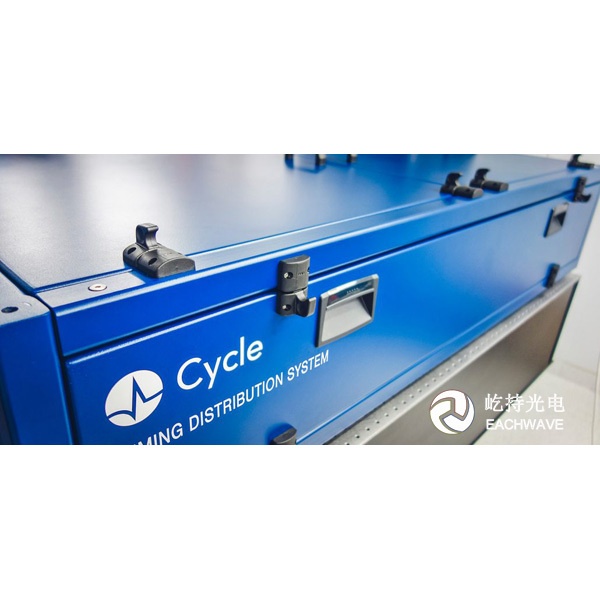

TDS时间分布同步系统（Timing Distribution System）可实现远程位置之间的精确时间同步。该系统使用由锁模激光器（即光学主振荡器）产生的低噪声脉冲串作为其定时信号。光学主振荡器的定时信号通过光纤时间同步链路从中心位置传输到多个终端站，其多个终端站的传输延迟通过平衡光学互相关器TCBOC来稳定。无论是超快激光还是微波源，都可以与每个稳定光纤链路的末端紧密同步，分别使用Cycle的TCBOC或BOMPD。一个TDS平台*多可以提?个同步链路。由于采用模块化设计，因此可以添加多个平台，以便系统可以提供更多同步链路。TDS带有自己的控制系统，这是完全自动化的，包括电子预锁系统，具有自启动和自锁解决方案、/p>
应用９/strong>
系统中分布式射频和激光源的紧密同步，例如９/span>
? 自由电子激光器
? 粒子加速器
? 射电望远镜阵刖/span>
? 激光研究中忂/span>
? 激光放大器铽/span>
参数指标９/strong>
参数 |
倻/span> |
单位 |
备注 |
| 时间抖动 | 5 |
fs RMS |
?5 Hz - 1 MHz带宽内， 在两个稳定光纤链路之闳/span> |
光纤链路长度 |
< 10 |
km |
|
每个TDS平台光纤链路 |
8 |
可以组合多个平台任意数量的链?/span> |
|
光纤类型 |
PM |
FC or SC 接头 |
|
每个客户端功玆/span> |
> 10 |
mW |
每个光纤尾端所得平均功玆/span> |
波长 |
1550 50 |
nm |
脉冲模式工作 |
重频 |
< 500 |
MHz |
可针对感兴趣频率 |
TDS 平台尺寸1 |
1500 mm x 800 mm x 300 mm |
||
TDS 平台重量 |
270 kg |
||
控制系统枵/span> |
已含 |
温度控制 |
|
反馈集成 |
已含 |
优化PID参数 |
|
控制系统界面 |
已含 |
Epics Tango可逈/span> |
|
自动锁定 |
已含 |
||
测试数据９/strong>
CycleLaser产品列表９/strong>
1.TDS时间分布同步系统Timing Distribution System
2.FLS光纤链路稳定?/span>
3.超快激光同步器BOMPD光学微波平衡相位检测器
4.飞秒激光同步器TCBOC双色平衡光学互相关器
