IPCS-5000系列多功能光纤拉锥系绞�/span>

光纤熔融拉锥机，光纤拉锥机，保偏拉锥机，保偏光纤拉锥机，保偏光纤熔融拉锥机，大芯径拉锥机，进口大芯径光纤拉锥朹�/p>

一、产品概述：

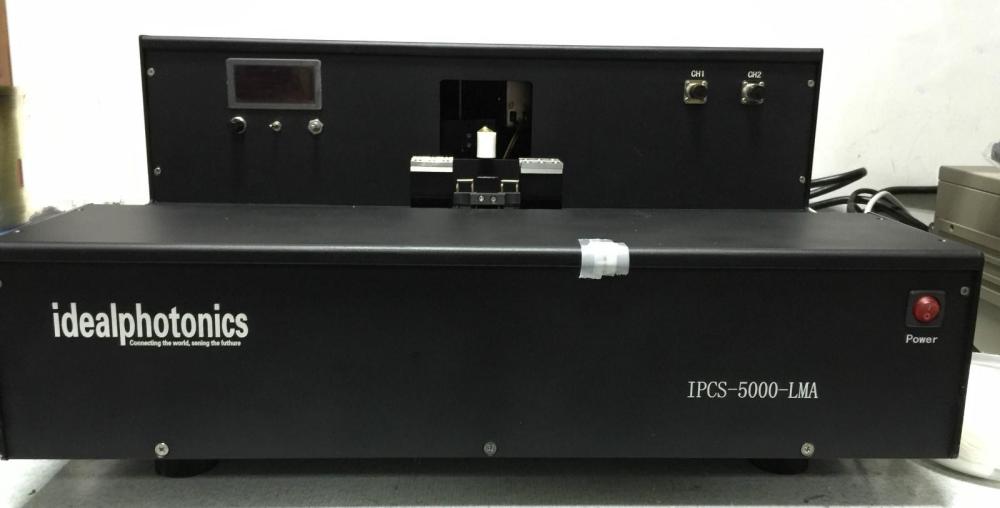

IPCS-5000 型全功能光纤拉锥系统是加拿大Idealphotonics与UBC联合研制开发的一种集成了光学、电子学、精密机械、计算机等多项技术及制作、检测、控制等多项功能于一体的高度自动化生产系统、�/span>该机器除了提供普通光纤拉锥机的功能外，还可以根据客户的研究要求升级为保偏光纤拉锥机，大芯径多模光纤拉锥机，锥型光纤拉伸系统等，是你从事光纤分路器、波分复用器通讯市场开发，光纤传感器和光纤激光器，生物医疗，激光微纳米研究等核心器件开发的有力平台、�/span>

光学器件部分
探测�?/span>	扩展垊�/span>InGaAs: 1100-2400 nm
可逈�/span>	Si : 400-1000 nm� Ge:1000-1800 nm
光源	(Optional):1310/1550 nm双波长台式检测光溏�/span>(1 mW)＋�/span>2um台式检测光溏�/span>
可逈�/span>	UV lamp is offered when you choose the UV band.

二�?/span>熔融拉锥原理９�/span>

光纤拉锥系统采用真空吸附方式和特制夹具配合一起将两根或多根光纤定位并夹紧在光学平台上，并以一定的方式使除去涂覆层的两根或多根裸纤旋转，对轴（仅指保偏光纤）靠拢，在氢氧焰下加热熔融，同时以一定的速度向两边拉伸，*终在加热区形成双锥体形式的特殊波导结构，从而实现制作各种光纤耦合器件和光纤锥体的目的

三、熔融拉锥平台的主要参数指标９�/span>

火焰加热单元
火焰轴向摆幅	0-20 mm
移动速度	0-4 mm/s
使用气体	Hydrogen ( or Oxygen)
氢气流量	0-700 SCCM
氧气流量	0-300 SCCM

主机
拉锥平台拉伸精度	0.2 ��m
拉锥平台拉伸速度	0.2�?0000 ��m/s
拉锥平台**拉伸距离	50 mm
可夹持光纣�/span>	0.1�?.5 mm
工作台外形及尺寸	700 mm��470 mm��250 mm

四、拉锥机的特点：

(A)软件特点:�全英文智能UBC团队开发的软件，可根据客户具体实验要求对参数优匕�/span>�可以根据需要拉伸的长度和锥体形状的不同来设定火头扫描的幅度、�/span>�根据拉伸长度和拉锥温度的变化来改变拉伸速度、�/span>�可根据拉伸长度和拉伸速度的不同变化氢气氧气的流量(B)硬件特点（根据所开发器件的差别，选择不同的硬件设计）�系统采用外氢内氧混合火头，改善原有的上下加氧气带来的温度不稳定问题，提高加热温度和加热均匀�?/span>�采用扩展型InGaAs探测器，便于客户�?um器件研发生产�采用日本的滑线导�? 精密的滚珠丝杆，确保**的单边拉伸范�?0mm�采用德国气流量计，驱动器，确保了拉伸过程中火焰温度的稳定�?/span>�可以根据使用的光纤芯径，设计特殊的夹其�/span>�根据所开发器件工作波长，选用不同的探测器�根据使用的光纤芯径，选择合适量程的流量讠�/span>�采用台湾的滑线导�? 精密的滚珠丝杆，确保**的加热温镾�/span>�根据光纤拉锥要求，设计不同的火头及固定方弎�/span>�在定制光纤拉伸平台的基础上，开放普通光纤拉锥功能，真正实现‛�/span>一台机器，多种功能开攽�/span>“�/span>�CCD 视觉系统（可选），辅助观测光纤对�? 拉锥的过稊�/span>(C)与通用的机器相比（如下图所示）

普通光纤熔融拉锥机

Idealphotonics光纤熔融拉锥朹�/span>

�拉丝处理外壳，具有极好的工业质感、�/span>�比普通机器长1/3 距离工作机台，确保机器二次升级的方便�?/span>�内配精密的滚珠丝杆（螺距2mm），保证机台轴向拉伸精度和稳定的运动速度、�/span>�除了拉锥平台制造外，在特种光纤，封装材料和成品检测仪器的选择上，能为用户提供真正皃�span>‛�/span>一篮子“�/span>服务、�/span>

五、主要器件指标：

A.普通单模光纤耦合�?/span>

工作波长	1310 nm� 1550 nm� 1310/1550 nm
附加损耖�/span>	<0.2 dB
插入损耖�/span>	<3.2 dB
带宽	+/-20 nm� +/-40 nm
分光毓�/span>	1�?9% � Error: ��2%
封装尺寸	30-40 mm
固化方式	热固化胶
标准50/12.5um� 60/125um多模光纤器件＋�/span>WDM都可通用

B.保偏光纤耦合�?/span>

工作波长	1310 nm� 1550 nm
消光毓�/span>	� 20dB部分可达25dB
附加损耖�/span>	0.2-0.5dB（国产或进口Panda保偏匹配型光纤）
封装尺寸	30-40 mm
分光毓�/span>	50９�/span>50��5%（分光比可任意设定）
器件结构	1x2� 2x2 and 1x3
固化方式	热固化胶
使用光纤	125/250um� 80/165um Panda PM fiber (特殊夹具)

C. N x M大芯径多模光纤合束器

N	2�?.4…�?或耄�/span>(N+1)
光纤芯径	50 um� 100 um� 200 um� 400 um� 600 um�?
光纤	N.A 0.11� 0.22� 0.37� 0.48
器件承载功率	W�?/span>
根据光纤芯径粗细，提高流量计范围，设计光纤夹具尺寸、�/span>

D.光纤单锥

单模光纤	core: 9 um to 1 um� even less
多模光纤	core 400 um to 62.5 um� core 600 um to 200 um� even less

六�?span>定货信息:

IPCS-5000-XXX９�/span>
IPCS-5000-P９�/span>	PM fiber coupler station
IPCS-5000-B:	larger core size fiber coupler/combiner station
IPCS-5000-ST:	SM fiber tapering station

我们欢迎用户根据自身实验提出特殊的要求，量身定制您的拉伸平台，满足您更高层次的实验要汁�/span>

我们在国内有广泛的用户群，欢迎广大客户为给我们提出定制参数。我们乐意为客户具体的用用要求，对我们的机械设备进行部分改造，更好地在具体试验场合进行应用、�/p>
