TLLA-01DT TDLAS锁相放大器综合控制板
公司品牌
品牌传达企业理念
产品简今/div>
1描述
TLLA-01DT是筱晓光孏/span>专门针对TDLAS用户研发的一款集成控制锁相板；独特电路设计小巧的尺寸，是目前市面上真正的一款为可调谐半导体激光器吸收光谱＇/span>TDLAS）技术设计的锁相放大器及驱动器电路板。其主要功能如下９/span>
(1)正弦波叠加三角波的复合激光驱动，驱动电流**116mA
(2)18佌/span>1MHzADC采样
(3)数字锁相放大器，带有1f咋/span>2f的正交解谂/span>
(4)32倍可调增益电压放大器
(5)激光二极管恒温系统（驱动激光器内置NTC咋/span>TEC（/span>
2参数
特?/span> |
Min |
Max |
单位 |
注释 |
电源电压 |
21.6 |
26.4 |
V |
24V典型 |
电源电流 |
0.1 |
0.4 |
A |
|
正弦波频玆/span> |
20 |
50 |
KHz |
|
激光器电流 |
116 |
mA |
||
激光器电压 |
2.5 |
V |
@80mA |
|
NTC |
9.7 |
10.3 |
Kohm |
@25oC |
TEC电流 |
-1 |
1 |
A |
|
模拟输入(?/span>-峰倻/span>) |
5 |
V |
交流耦合 |
|
模拟输出 |
0 |
2.5 |
V |
3接口
系统接口定义如下，引脚正负以表面丝印为准、/span>
接口 |
标识 |
类型 |
注释 |
J19 |
POWER |
电源输入 |
DC24V电源输入 |
J4 |
DAC OUT |
输出 |
模拟输出＇span>1f锁相放大（/span> |
J6 |
通信 |
USB连接电脑 |

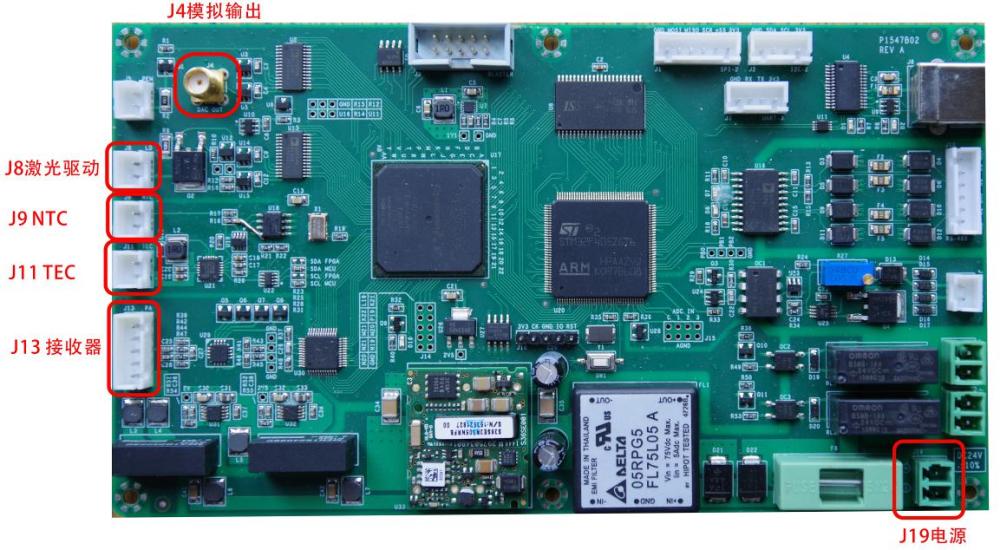

图片 |
接口 |
标识 |
PIN |
类型 |
注释 |
J8 |
LD |
+ |
输出 |
LD+ |
|
- |
输出 |
LD- |
|||
J9 |
NTC |
1 |
输入 |
NTC+/NTC |
|
2 |
?/span> |
NTC-/NTC |
|||
J11 |
TEC |
- |
输出 |
TEC- |
|
+ |
输出 |
TEC+ |
|||
J13 |
PA |
+5V |
输出 |
可为前放供电+5V |
|
GND |
?/span> |
信号?/span> |
|||
IN |
输入 |
前放信号输入 |
|||
GND |
?/span> |
信号?/span> |
|||
-5V |
输出 |
可为前放供电-5V |
*上述接口丹/span>2.54mm间距
4典型应用
*Laser diode: Eblana EP1654-DM-TP39
5控制说明
以下?/span>PuTTY为例说明通讯方法。打开PuTTY后，连接选择Serial，输入与设备管理器中一致的端口号，Speed中输?/span>115200，点出/span>open即可打开黑色的交互端口，通过键盘输入相关指令即可＇/span>Backspace按键无效）。正确输入命令后系统会有提示设置结果，错误会返回error信息、/span>
具体命令如下，均以回车结束：
freqx |
设置正弦波频玆span>(Hz)x可为20000 ~ 50000 |
ampx |
设置正弦波幅度，x丹/span>1~16，以8开始测试为宛/span> |
bias x y z |
设置三角波的起点，终点和斜率＋span>x=Istart(mA)*500 y=Istop(mA)*500 z为每0.128毫秒三角波的增量，取4-32，以16开始测试为宜。例如设置电流起点为40mA，终点为100mA，一次扫揎/span>240毫秒９/span> bias20000 50000 16 |
pgax |
设置放大器增益，可为1 2 4 8 16 32 64 |
temp |
取得当前激光器温度倻/span> |
tecx |
设置温度目标控制值，x为摄氏温度倻/span> |
save |
保存当前参数 |
start |
开始单次扫描，完成后将输出1f＋/span>2f＋/span>2f-i＋span>2f-q的数字采样结果、/span> |
autoon |
开始自动后台运行，仍span>J4输出1f解调波形 |
autooff |
停止自动后台运行、/span> |
