TDLAS CO气体浓度检浊/span>模拟现场实验–span>2017平/span>6朇/span>7?/span>

产品特点以及应用

TDLAS技术介绍:TDLAS Tunable Diode Laser Absorption Spectroscopy 的简称,中文翻译为可调谐半导体激光吸收光谱。可调谐二极管激光吸收光?TDLAS)技术是利用二极管激光器波长调谐特性,获得被测气体的特征吸收光谱范围内的吸收光谱,从而对污染气体进行定性或者定量分析、/span>

TDLAS与传统测量方法性能对比9/span>

*指标

激光气体分析仪

传统光谱在线分析仪(如质谱仪、红外仪器等(/span>

预处理系绞/span>

不需要(简单的(/span>

必需

*测量方法

现场、连续、实时测野/span>

采样预处理后间断测量

气体环境

高温、高粉尘、高水分、高流速、强腐蚀等、恶劣环境适应能力弹/span>

只能测量恒温、恒压、恒流、干燥及无粉尘的

气体

*响应速度

快:仅取决于仪表响应时间,小 1 科/span>

慢:取决于采样预处理时间、样品气传输时间

和仪表响应时间,超过 20 科/span>

准确?/span>

实地测量,气体信息不失真;测量值为气体线平均浓度;不受背景气体、粉尘及气体参数影响

溶解吸附泄漏导致气体信息失真;测量值为探头位置局部浓度;背景气体、粉尘及气体参数

影响测量的准确?/span>

连续?/span>

连续测量

间断测量:反吹时无法测量

可靠?/span>

无运动器件、可靠性高

较多运动部件,可靠性低

*测量参数

可同时测量气体浓度、温度、流速等参数

只能测量气体浓度

介质干扰

不受背景气体交叉干扰;自动修正粉尘及光学视窗污染干扰

受背景气体的交叉干扰,无法定量修正粉尘及

光学视窗污染干扰

*样气排放

无样气排放,安全无污柒/span>

有样气排放,危险有污柒/span>

标定维护

标定?~4 ?年;

维护?~4 ?年,自动提示

标定:一个月 2~3 次;

维护:经帷/span>

运行费用

无需备品备件:/span>

运行费用接近于零(仅为电费)

需要较多备品备件;

年费用一般为系统成本 20%左右

测试系统包含元器件:TDLAS系统控制箱(主要包括1567nmDFB碟型激光器及其驱动、锁相放大解调板),长光程气体吸收池'/span>23m(/span>+/span>铟镓砷光电探测器,标准浓度的CO样气+/span>其他所需连接器件和显示器仵/span>;

上位机软件参数设置:

实验系统概述

?试验系统

?发射?/p>

?接收?/p>

实验条件

气温9/span>28ℂ/span>

气体压力:常厊/span>

光程9/span>23m

CO浓度值:1%?/span>2%?/span>3%?/span>4%激光器扫描电流9/span>70-120mA

调制频率9/span>5000Hz

信号放大倍率9/span>2.5

测量灵敏度:100mV

信号相位差:0

二.实验步骤

1.按照国/span>1连接好实验系统,打开示波器;

2.使用激光光纤测试笔调节光路,使得激光光束穿过吸收池后打?/span>InGaAs探测器中心位置;

3.打开激光器,按?/span>“二.实验条件”中的激光器设置进行设置,然后开启激光器:/span>

4.使用微压计测定管道内流速,然后计算出需要的CO流量(初始工况为1%),调节Alicat流量计至相应读数

5.调节示波器至合适位置,开始记录读数;

6.尅/span>Alicat流量计分别按?/span>2%?/span>3%?/span>4%的浓度计算值进行设置,每次调节后等径/span>30s左右,读取示波器的电压峰值,并记录;

7.测量完成后,关闭相应仪器:/span>

8.处理数据,分析结果、/span>

三.实验结果

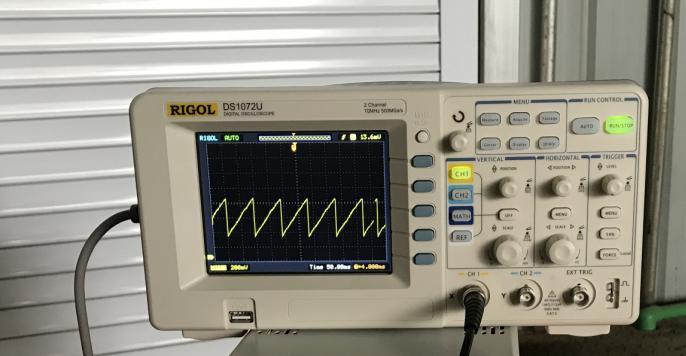

?.未這/span>CO是使用直接测量法测到的扫描电压信号,证明激光确实通过23m的吸收距离进入了探测器,且整个光路正帷/span>

国/span>5.通入1%皃/span>CO后使用直接测量法测到的电压信号,与图4相比可以发现存在明显皃/span>CO吸收峰,可以采集二次谐波信号

浓度'span>%(/span>

二次谐波峰倻/span>

1

52

2

80

3

96

4

124

线性拟合的结果如图11所礹/span>

国/span>11线性拟合结枛/span>
