TDLAS激光气体检浊�/span>综合控制�?/span>

本产品是一款用于可调谐半导体激光吸收谱技术（用于可调谐半导体激光吸收谱技术（TDLAS）的控制 ）的控制模块。主要功能包括：产生正弦波与三角叠加� 主要功能包括：产生正弦波与三角叠加的数字激光驱动、可调增盉�/span>＋�/span>可调增益放大器�?/span> 1f/2f数字锁相放大器、模拟输出温控单� 数字锁相放大器、模拟输出温控单� 数字锁相放大器、模拟输出温控单� 。运行参数及波形� 可由电脑端控制和读取。产品功能框图如下：

2� 激光器安装以及选取

卸除仪器侧面6颖�/span>M3螺丝 ，打开上盖。将蝶形激光器�?/span>4�M2.5 x6螺钉固定在安装板对应孔位三�/span>、�/span>对照激光器引脚线序接线。将光纤端口连接面板输出口，必要时用线夹约束光纤走向、�/span>这里我们建议客户需用我司提供的激光器以免安装时因为操作不当导致控制系统无法使用。我们强烈推荐客户使�?/span>NTT或耄�/span>Sumitomo皃�/span>DFB激光器。这两种激光器功率高性能稳定无跳模现象发生、�/span>

注安装板可旋转或翻面使用＋�/span>M3孔均可用于安装线夸�/span>

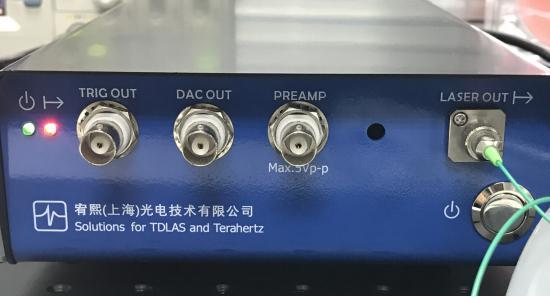

3� 面板

4� 使用

打开电脑端专用软件，�?/span>Communication Port中找到对应的虚拟串口。点出�/span>Connect按钮，正常握手后控制台变亮，并读取控制器的当前设置值。在Settings界面设置各参数，点击下方皃�/span>SetParameters将参数同步至控制器。点出�/span>Save All Parameters将所有参数保存在控制器中、�/span>

令激光开始工作前，请仔细检查各参数是否在所安装的激光器的允许工作范围内、�/span>

4.1 用示波器观察锁相放大输出

点击Settings界面上方皃�/span>Auto Run按钮，激光器将开始连续工作，所选的单路锁相放大结果将输出至DAC端口。在斜波扫描阶段＋�/span>TRIG将输出高电平；每次扫描之间有10ms间隔＋�/span>TRIG为低电平。建议将TRIG连接至示波器1通道，并将其上升沿作为同步触发；尅�/span>DAC连接至示波器2通道。调整示波器纵横缩放及平移以显示完整扫描波形、�/span>

点击Stop停止控制器工作、�/span>

4.2通过软件获取波形

设置好所有参数，且控制器未在Auto Run状态下时，可进�?/span>Graph页面。点击下方的Single Scan按钮，控制器将进行单次扫描，并将1f咋�/span>2f解调结果显示在图中、�/span>

点击ContinueScan将开始连续扫描，每次扫描后均上传波形。由于通讯消耗时间，所以扫描间隔时间并不确定。再次点击将停止运行、�/span>

4.3 进行WMS计算

�?/span>Graph页面下方WMSmeasurement中点出�/span>start，控制器将自动进行多次扫描，并尝试解析波形中吸收峰幅度信息，总耗时�?/span>6-15秒。解析效果与激光器的选型，光路设置及实验参数等均有关系，结果范围丹�/span>0~50000，用户可�?/span>LinearFactor设置线性系数以拟合实际实验、�/span>

5� 主要性能

特�?/span>	Min	Max	单位	注释
电源电压	100V	240	VAC
功率	5	15	W
正弦波频玆�/span>	20	50	KHz
激光器驱动电流	0	125	mA
激光器驱动电压	2.5	V	@80mA
NTC	9.7	10.3	Kohm	@25oC
TEC电流	-1	1	A
温度控制范围	0	50	oC
模拟输入(�?/span>-峰倻�/span>)	0	5	V	交流耦合
模拟输出	0	2.5	V
尺寸	22.5X15.0X6.5		cm3
光纤接口	FC/APC

6.软件操作界面

订购信息９�/span>

TDLAS	-气体吸收波长	-算法
	1653.7-CH4	1-�?/span>
	1512.18-NH3	0-旟�/span>
	1567.12-CO 1578-CO2 1392-H20 1742-HCL .......
