MP4542- 2M�?/span>一款高灵敏大光敏面四象限光电探测模块，采用正照型四象限光电探测器与低噪声跨阻抗放大器混合集成。其四个电压输出�?/span>P1�?/span>P2�?/span>P3�?/span>P4分别对应于器件中探测器的四个象限，当探测器的四个象限接收的光强变化时，器件的四个电压输出端的电压也会随之线性变化、�/span>

产品特点

◎�span>高灵敏、大光敏面、盲区小

◎�span>内部集成跨阻抗放大电�?/span>

◎�span>象限串扰低、可靠性高

◎�span>支持1MHz/1.7MHz射频输出

◎�span>气密性封装，SSMA连接器输凹�/span>

应用

◎�/span>激光定佌�/p>

◎�/span>激光制寻�/span>

主要性能指标(Tc=22 +3��C )

参数名称	*小倻�/span>	典型倻�/span>	**倻�/span>	单位
工作波长范围��	1000	-	1650	nm
电压响应�?/span>Rv	2			MV/W
-3dB带宽f-3dB	2	-	-	MHz
饱和输入光功玆�span>CW	-30	-	-	dBm
信号串扰SL	-	-	5%	-
增益非一致�?/span>��	-	-	5%	-
等效噪声功率密度NEP	-	-	0.8	pW/Hz1/2
线性输出电压幅�?span>Vo	3	-	-	Vpp
供电电流lcc	-	48	50	mA
测试条件: VDD+=5V� VDD-=-5V� ��= 1.55 ��m、�/span>

****额定倻�/span>

参数名称	额定倻�/span>	单位
贮存温度范围TSTG	-40｝�/span>+85	��C
工作温度范围Tc	-20｝�/span>+50	��C
偏置电压VCC	��5.2	V
光功率损伤阈值中��eM	-30	dBm
焊接温度Tsolder	260( 10s )	��C
静电放电敏感�?span>ESD	�?50	V

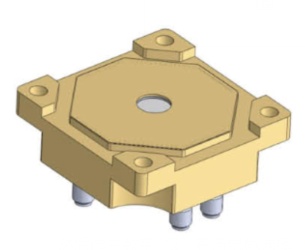

封装外形、尺寸及引脚定义(单位: mm)

引脚定义

引脚	功能描述	符号	引脚	功能描述	符号
1	象限1信号输出	P1_ OUT	4	象限3信号输出	P3_ OUT
2	+5V电源输入	P1_ OUT	5	-5V电源输入	-5V
3	象限2信号输出	P2_ OUT	6	象限4信号输出	P4_ OUT

注意事项

◎�/span>使用器件时，首先接地，然后开启电溏�/span>VCC：�/span>关闭器件时，首先移除光源，然后断开电源VCC、�/span>.

◎�/span>使用器件时，两通道PD应同时加先�/span>;若单通道光输入，则输入光功率不得超过1mW、�/span>
