仪器简介：

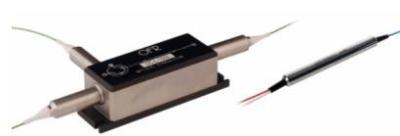

光环形器

光环形器与光隔离器的工作原理类似，只是光隔离器为双端口器件；光环形器为多端口器件，常用的有三端口和四端口�

光环形器主要应用于光分插复用器中，将光隔离器反射回来的光信号通过另外一个端口引出。可与光纤光栅构成WDM系统�

主要性能参数：对于光隔离器与光环行器，要求器件的插入损耗要小；对于不应有输出的端口，要求隔离度要高、�/p>

技术参数：

型号CIR-1310-50-APC 6015-3 OC-L-1064 OC-L-1550

光学指标

波长范围1280 - 1400 nm 1525 � 1625 nm 1053 � 1075 nm 1530 � 1570 nm

插入损耖�/strong> 1.6 Max *�?#8224; 0.8 dB Typ� 1.0 dB Max 1.3 � 1.9 dB 0.9 � 1.3 dB

隔离�?/strong> 28 dB * >40 dB Min 30 dB 32 dB

方向�?1�?)50 dB Min >50dB 40 dB 50 dB

偏振相关损耖�/strong> 0.2 dB Max �?.1 dB n/a n/a

偏振模色敢�/strong> 0.05 ps Min �?.1 ps n/a n/a

消光毓�/strong> n/a n/a >20 dB >20 dB

色散3 ps/nm Max - - -

回损45 dB Min ? �?0 dB 50 dB 55 db

**功率500 mW 1 W 3 W 5 W

机械性能

尺寸? 5.5 mm x 38 mm ? 5.5 mm x 50.5 mm 33 mm x 38 mm x 64 mm ? 18 mm x 25.4 mm x 60 mm ?

光纤类型SMF-28e� 900 ?m松套� SMF-28e� 900 ?m 松套� PM Panda 6/125/400 ?m� Hytrel松套� 慢轴� PM Panda 9/125/400 ?m� Hytrel松套� 慢轴�

光纤长度1.0 �� 0.1 m 1.0 m 1.2 �� 0.2 m 1.2 �� 0.2 m

连接夳�/strong> FC/APC Bare Fiber (-FC即FC/PC -APC即FC/APC) None None

工作温度0 - 70 ��C 0 - 65 ��C 10 - 50 ��C 10 - 50 ��C

存放温度-40 - 85 ��C -40 - 85 ��C -10 - 65 ��C -20 - 70 ��C

工作相对湿度5% - 95% 5% - 60% 20% - 80% 20% - 80%

存放相对湿度5% - 95% 5% - 85% 20% - 80% 20% - 80%

*) 包括波长，温度，偏振等相关性�

?) 包括连接头�

?) 尺寸不包括准直器和尾纤、进一步信息可参考相关图纸、�/div>
